一种基于挂篮可收起桥梁养生装置的制作方法

本实用新型属于桥梁工程养生装置领域，具体的涉及一种基于挂篮的可收起桥梁养生装置。

背景技术：

桥梁是重要的交通基础设施，桥梁的主梁普遍采用混凝土材料，而挂篮悬臂现浇施工是最为常见的混凝土桥梁施工方法。混凝土桥梁浇筑之后，混凝土产生大量水化热，特别是冬季施工时，外部混凝土与空气接触温度降低较快，然而内部混凝土温度降低较慢，内外混凝土形成温差，产生温度应力，在混凝土表面容易产生温度裂缝。混凝土桥梁浇筑后，控制好混凝土养生温度，可以避免温度裂缝的产生。

技术实现要素：

本实用新型针对现有技术存在的混凝土桥梁浇筑之后，混凝土产生大量水化热，特别是冬季施工时，外部混凝土与空气接触温度降低较快，然而内部混凝土温度降低较慢，内外混凝土形成温差，产生温度应力，在混凝土表面容易产生温度裂缝等问题，提出一种基于挂篮的可收起桥梁养生装置。

本实用新型的技术方案是：一种基于挂篮可收起桥梁养生装置，包括挂篮系统、蒸汽发生器和蒸汽导管，挂篮系统安装在主梁上，挂篮系统包括安装在主梁上的挂篮轨道，挂篮轨道上滑动安装有挂篮主梁，挂篮主梁中部上竖立有挂篮立柱，挂篮主梁为两个，挂篮主梁之间通过挂篮横梁连接，蒸汽发生器放置在主梁上，通过蒸汽管道连接到待保养主梁处，所述挂篮立柱的根部设置有滑轮槽钢，滑轮槽钢平行于挂篮横梁，滑轮槽钢上连接有防火帆布。

所述的基于挂篮可收起桥梁养生装置，所述挂篮立柱的顶部连接有挂篮斜拉带，挂篮斜拉带的下端分别固定在挂篮轨道和挂篮主梁上。

所述的基于挂篮可收起桥梁养生装置，所述防火帆布和主梁模板构成养生密闭空间。

所述的基于挂篮可收起桥梁养生装置，所述防火帆布上设置有一定数量的温度计，用来监测养生密闭空间的温度。

本实用新型的有益效果是：本实用新型适用于采用挂篮悬浇法施工的混凝土桥梁，特别是在冬季施工的桥梁工程，本实用新型充分利用现有挂篮和混凝土浇筑模板结合防火帆布构成养生密闭空间，能够解决外部混凝土温度下降过快的问题，达到减小混凝土内外部温差，防止出现温度裂缝的目的，提高了桥梁工程的耐久性，且成本低廉，工程实践效果显著，具有巨大的经济效益与社会效益。防火帆布能过收起，不影响后续的桥梁施工。

附图说明

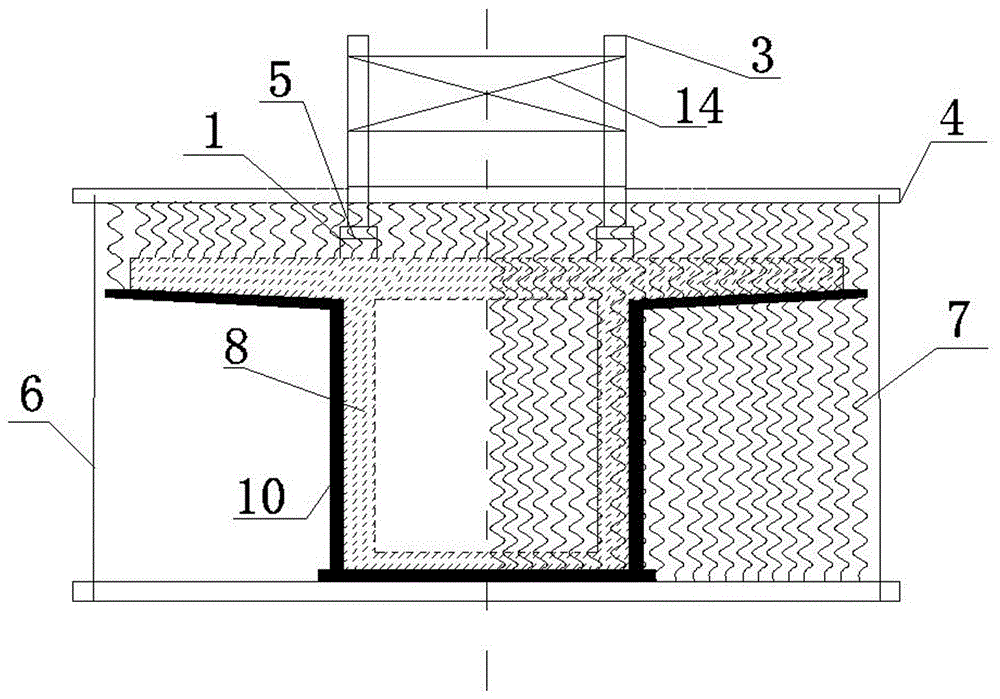

图1为本实用新型养生装置的侧视图；

图2为本实用新型养生装置的正视图；

图中，1为挂篮轨道，2为挂篮斜拉带，3为挂篮立柱，4为挂篮横梁，5为挂篮主梁，6为挂篮吊杆，7为防火帆布，8为待养生主梁，9为滑轮槽钢，10主梁模板，11为主梁，12为蒸汽发生器，13为蒸汽导管，14为挂篮立柱横梁。

具体实施方式

实施例1：结合图1-图2，一种基于挂篮可收起桥梁养生装置，包括挂篮系统、蒸汽发生器和蒸汽导管，挂篮系统安装在主梁上，挂篮系统包括安装在主梁上的挂篮轨道，挂篮轨道上滑动安装有挂篮主梁，挂篮主梁中部上竖立有挂篮立柱，挂篮主梁为两个，挂篮主梁之间通过挂篮横梁连接，蒸汽发生器放置在主梁上，通过蒸汽管道连接到待保养主梁处，所述挂篮立柱的根部设置有滑轮槽钢，滑轮槽钢平行于挂篮横梁，滑轮槽钢上连接有防火帆布。

挂篮立柱的顶部连接有挂篮斜拉带，挂篮斜拉带的下端分别固定在挂篮轨道和挂篮主梁上。防火帆布和主梁模板构成养生密闭空间。防火帆布上设置有一定数量的温度计，用来监测养生密闭空间的温度。

工作原理：（1）在每一节段的混凝土主梁浇筑完成之后，展开防火帆布，与混凝土浇筑模板形成密闭空间，将本节段浇筑好的主梁包围其中，然后打开蒸汽发生器，将蒸汽通往密闭空间内部，提高浇筑完成后的混凝土主梁周围空气温度，根据密闭空间内的温度与桥梁施工规范规定的养护温度比较，实时调整蒸汽发生器的蒸汽生成量。

（2）在每一阶段主梁的混凝土养生时间达到后，进行下一阶段主梁施工时，关闭蒸汽发生器，将防火帆布收起，本节段主梁前端和后端竖向悬挂的防火帆布沿着横桥向收起，本节段主梁两侧翼缘板上方悬挂的防火帆布沿着顺桥向收起，本节段顶板上方覆盖的防火帆布沿着顺桥向收起，完全不影响桥梁施工。
