一种用于挂篮施工的安全环保托盘的制作方法

本实用新型属于桥梁建设辅助施工装置领域，具体的涉及一种用于挂篮施工的安全环保托盘。

背景技术：

我国基础建设的步伐逐渐加快，但建筑垃圾对环境造成的破坏一直是一个难以解决的问题，随着国民环保意识的增强，该问题也逐渐得到重视。在大跨度桥梁挂篮施工的过程中，难以避免一些施工杂物从挂篮处掉落下来，不仅影响施工安全，而且对环境造成破坏，尤其是在跨江、跨渠和市区内大桥的施工过程中，必须采取措施，防止施工杂物掉入水中污染水源，或者掉落桥下危及行人与车辆安全。

技术实现要素：

本实用新型针对现有技术存在桥梁挂篮施工过程中施工杂物坠落，影响施工安全，而且对环境造成破坏，尤其是在跨江、跨渠和市区内大桥的施工过程中，必须采取措施，防止施工杂物掉入水中污染水源，或者掉落桥下危及行人与车辆安全等问题，提出一种用于挂篮施工的安全环保托盘。

本实用新型的技术方案是：一种用于挂篮施工的安全环保托盘，包括底板、围栏和吊杆，所述底板的边沿设置有垂直底板的围栏，围栏的高度为1.2m～1.5m，底板通过一定数量的吊杆吊装在桥梁挂篮的正下方，所述底板采用一定数量的纵向槽钢和一定数量的横向槽钢交叉固定连接成底板托架，在底板托架上铺设钢板托盘，底板的长和宽均比挂篮多出2.5m～3m，底板位于吊篮正下方2m处。

所述的用于挂篮施工的安全环保托盘，在所述底板上还设置由通往吊篮的斜梯作为人员通道。

所述的用于挂篮施工的安全环保托盘，所述围栏采用钢铁构架和钢丝网制成。

本实用新型的有益效果是：本实用新型结构简单、实施方便，本实用新型在挂篮施工的过程中，可以收集到施工过程中坠落的杂物，并定期安排施工人员进入托盘内，对杂物及时清理。避免了施工杂物从挂篮处直接坠落到环境中，不仅起到了保障施工安全的作用，更起到了保护环境的作用。

附图说明

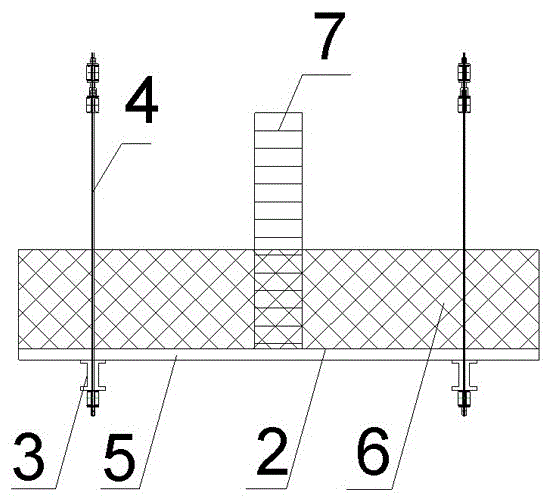

图1为本实用新型专利的横向截面图。

图2为本实用新型专利的顺桥向截面图。

图中：1为挂篮，2为钢板托盘，3为纵向槽钢，4为吊杆，5为横向槽钢，6为钢丝网，7为人员通道。

具体实施方式

实施例1：结合图1-图2，一种用于挂篮施工的安全环保托盘，包括底板、围栏和吊杆，所述底板的边沿设置有垂直底板的围栏，围栏的高度为1.2m～1.5m，底板通过一定数量的吊杆吊装在桥梁挂篮的正下方，所述底板采用一定数量的纵向槽钢和一定数量的横向槽钢交叉固定连接成底板托架，在底板托架上铺设钢板托盘，底板的长和宽均比挂篮多出2.5m～3m，底板位于吊篮正下方2m处。

在所述底板上还设置由通往吊篮的斜梯作为人员通道。所述围栏采用钢铁构架和钢丝网制成。

具体安装过程如下：待挂篮安装完毕后，在挂篮底部的前托梁和后托梁上安装吊杆，吊杆均匀分布在前托梁和后托梁上，在吊杆下部安装纵向槽钢，在纵向槽钢上搭载横向槽钢，然后在横向槽钢上铺设钢板托盘，在钢板托盘四周用钢丝网围绕，在挂篮底模和钢板托盘之间架设人员通道。
