一种改良式剃须刀的制作方法

本实用新型涉及日常生活用品技术领域，尤其公开了一种改良式剃须刀。

背景技术：

剃须刀是男士必备的日常生活用品之一，长时间使用后，需要对剃须刀的头部进行及时的清理，此外，如果头部损坏，亦需要对头部进行修理或更换，现有剃须刀结构复杂，头部拆卸费时费力，不利用使用者清理、修理或者更换。此外，现有剃须刀的开关按钮大都较小，使用者需要较大的力才能实现剃须刀的开机或关机，特别是在使用者手部比较湿润的情况下，开机或关机极其不便。

技术实现要素：

为了克服现有技术中存在的缺点和不足，本实用新型的目的在于提供一种改良式剃须刀，结构简单、头部容易拆装、开机与关机切换方便、省力。

为实现上述目的，本实用新型的一种改良式剃须刀，包括主体部、过渡部及头部，主体部、头部分别装设于过渡部的两端，过渡部包括套筒及套设于套筒的旋钮，旋钮转动连接于套筒，套筒的一端装设于主体部，头部可拆卸地连接于套筒的另一端。

优选地，所述套筒凹设有盲槽，盲槽内装设有第一弹性件及凸柱，第一弹性件的两端分别抵接于套筒及凸柱，旋钮设有与凸柱配合的滑槽。

优选地，所述第一弹性件为弹簧或波形弹性垫圈。

优选地，所述主体部还装设有电机与电池，电机连接有第一端子，电池连接有第二端子，第一端子与第二端子间隔设置，旋钮设置有用于收容第一端子、第二端子的收容槽，旋钮还装设有第三端子，第三端子突伸入收容槽内，第三端子用于连接第一端子与第二端子。

优选地，所述旋钮设有第一凹槽、第二凹槽及连通第一凹槽与第二凹槽的开槽，第一凹槽与第二凹槽彼此间隔设置，第一端子装设于第一凹槽并突伸入开槽内，第二端子装设于第二凹槽并突伸入开槽内，第三端子突伸入开槽内。

优选地，所述头部铰接有第一轴体、第二轴体，第一轴体与电机连接，第一轴体装设有第一齿轮，第二轴体装设有与第一齿轮啮合的第二齿轮，第二轴体远离套筒的一端还装设有刀盘。

优选地，所述第二轴体远离套筒的一端还装设有固定套，固定套设有多边形环槽，刀盘套设于固定套并卡持于多边形环槽内。

优选地，所述固定套远离套筒的一端还装设有第二弹性件，第二弹性件突伸出刀盘，第二弹性件远离套筒的一端连接有防护壳，防护壳设有多个穿孔，防护壳罩覆于刀盘，防护壳与刀盘间隔设置。

优选地，所述头部靠近套筒的一端设置有卡块，卡块的宽度自一端朝另一端逐渐变大，套筒设置有通孔及多个限位块，限位块位于通孔内，相邻的限位块之间为限位槽，卡块装设于限位槽内。

优选地，所述头部靠近旋钮的一端设有第一标志、第二标志及第三标志，第一标志、第二标志及第三标志彼此间隔设置，旋钮设置有指示条，指示条用于指定第一标志、第二标志或第三标志。

本实用新型的有益效果：由于头部与套筒之间为可拆卸连接，根据具体需要，使用者可以方便地将头部从套筒上拆卸掉，进而对头部进行清理、修理或者直接更换新的头部；通过增设旋钮，使用者可以通过手握并转动旋钮进而实现剃须刀的关机或开机。本实用新型剃须刀整体结构简单、头部容易拆装、开机与关机切换方便、省力。

附图说明

图1为本实用新型的立体结构示意图；

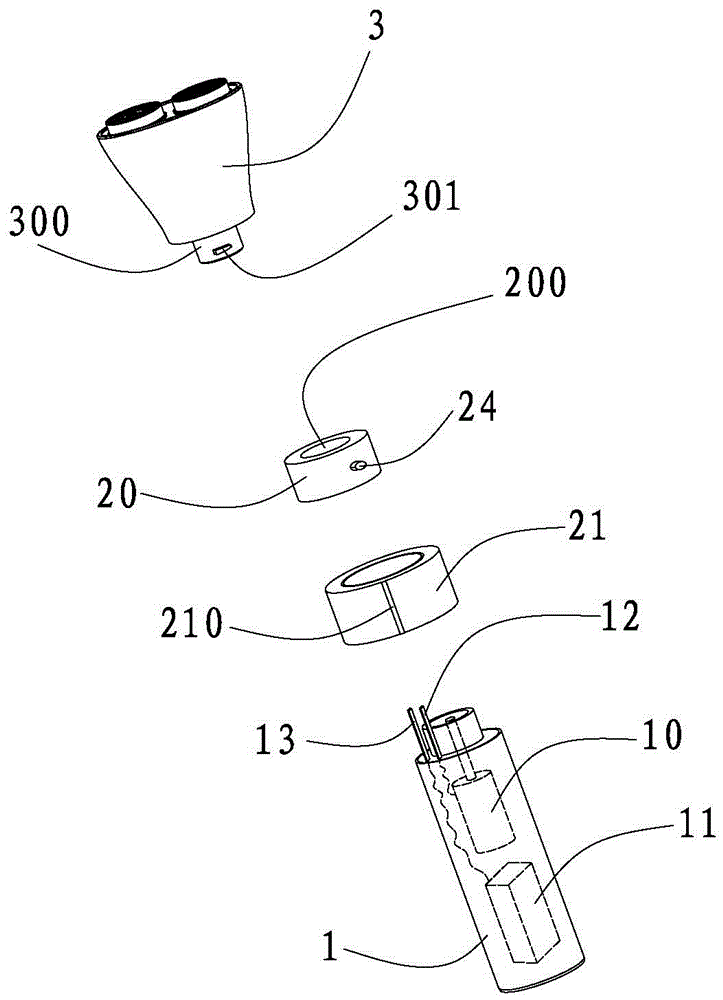

图2为本实用新型的分解结构示意图；

图3为本实用新型的套筒的剖视图；

图4为本实用新型的旋钮的剖视图；

图5为本实用新型的头部的分解结构示意图。

附图标记包括：

1—主体部 10—电机 11—电池

12—第一端子 13—第二端子 2—过渡部

20—套筒 200—通孔 201—限位块

202—限位槽 21—旋钮 210—指示条

22—盲槽 23—第一弹性件 24—凸柱

25—滑槽 26—第三端子 27—第一凹槽

28—第二凹槽 29—开槽 3—头部

300—装配柱 301—卡块 302—第一标志

303—第二标志 304—第三标志 30—第一轴体

31—第二轴体 32—第一齿轮 33—第二齿轮

34—刀盘 35—固定套 36—第二弹性件

37—防护壳。

具体实施方式

为了便于本领域技术人员的理解，下面结合实施例及附图对本实用新型作进一步的说明，实施方式提及的内容并非对本实用新型的限定。

请参阅图1和图2，本实用新型的一种改良式剃须刀，包括主体部1、过渡部2及头部3，主体部1、头部3分别装设在过渡部2的前后两端，本实施例中，主体部1装设在过渡部2的后端，头部3装设在过渡部2的前端，过渡部2包括套筒20及套设在套筒20上的旋钮21，旋钮21转动连接在套筒20上，即旋钮21可以绕套筒20转动，套筒20的一端装设在主体部1上，主体部1与套筒20之间可以采用螺纹连接，头部3可拆卸地连接在套筒20的另一端。

本实用新型剃须刀的头部3与套筒20之间为可拆卸连接，根据具体需要，使用者可以方便地将头部3从套筒20上拆卸掉，进而对头部3进行清理、修理或者直接更换新的头部3；通过增设旋钮21，使用者可以通过用手握住旋钮21并转动旋钮21进而实现剃须刀的关机或开机。本实用新型剃须刀整体结构简单、头部3容易拆装、开机与关机切换方便、省力。

请参阅图1、图2、图3和图4，所述套筒20大致为中空的圆柱状，套筒20的外表面凹设有盲槽22，盲槽22内装设有第一弹性件23及凸柱24，第一弹性件23的两端分别抵接在套筒20上及凸柱24上，当然，根据具体需要，本领域技术人员可以将第一弹性件23的一端与套筒20连接在一起，将第一弹性件23的另一端与凸柱24连接在一起，旋钮21同样大致为中空的圆柱状，旋钮21套设在套筒20的外侧，旋钮21上设置有与凸柱24配合的滑槽25，滑槽25自旋钮21的内表面凹设而成。使用者可以用手握住旋钮21进行旋转，进而使得旋钮21相对套筒20转动，使得凸柱24在滑槽25的一端移动至滑槽25的另一端，由于第一弹性件23顶持凸柱24使得凸柱24紧紧挤压旋钮21，当旋钮21转动至预定的位置后，如果使用者不再次转动旋钮21，旋钮21即可停止在预定的位置，防止因旋钮21发生位置变换而致使剃须刀开机或关机异常。

优选地，第一弹性件23为弹簧或波形弹性垫圈，弹簧或波形弹性垫圈结构简单，无需专门为第一弹性件23设计特定的构造，进一步辅助简化剃须刀的整体结构，使得剃须刀的结构更加简单。

所述主体部1内还装设有电机10与电池11，电机10连接有第一端子12，电池11连接有第二端子13，第一端子12与第二端子13彼此间隔设置，旋钮21上还设置有用于收容第一端子12、第二端子13的收容槽，旋钮21上还装设有第三端子26，第三端子26突伸入收容槽内，第三端子26用于连接第一端子12与第二端子13。

当剃须刀组装完成后，所述凸柱24位于滑槽25的一端，此时收容槽内的第三端子26不接触第一端子12及第二端子13，当然，也可以将收容槽内的第三端子26仅接触第一端子12或者仅接触第二端子13，剃须刀处于关机状体。使用者手握旋钮21转动，使得凸柱24滑动至滑槽25的另一端，此时收容槽内的第三端子26连接第一端子12和第二端子13，从而使得电池11与电机10接通，此时剃须刀处于开机状态。

所述旋钮21上还设置有第一凹槽27、第二凹槽28及连通第一凹槽27与第二凹槽28的开槽29，第一凹槽27与第二凹槽28彼此间隔设置，第一端子12装设在第一凹槽27中并突伸到开槽29内，第二端子13装设在第二凹槽28中并突伸到开槽29内，第三端子26突伸到开槽29内。通过设置彼此隔离的第一凹槽27与第二凹槽28，防止第一端子12与第二端子13因剃须刀的磕碰而彼此接触，避免因第一端子12与第二端子13直接接触而导致剃须刀的开机与关机发生异常。

请参阅图1、图2和图5，所述头部3还铰接有第一轴体30及第二轴体31，第二轴体31的数量为多个，本实施例中，第二轴体31的数量为两个，两个第二轴体31分别位于第一轴体30的两侧，第一轴体30装设有第一齿轮32，每一第二轴体31分别装设有与第一齿轮32啮合的第二齿轮33，每一第二轴体31远离套筒20的一端还装设有刀盘34。实际使用时，电池11与电机10导通，电机10带动第一轴体30进而连带第一齿轮32转动，第一齿轮32转动时带动与其啮合在一起的第二齿轮33转动，第二齿轮33带动第二轴体31进而连带刀盘34转动，刀盘34转动时实现对使用者面部胡须的剃刮。

本实施例中，每一所述第二轴体31远离套筒20的一端还分别装设有固定套35，固定套35的主体形状为圆柱形，固定套35设有多边形环槽（图中未示出），多边形环槽自固定套35的外表面凹设而成，刀盘34设置有与多边形环槽相吻合的套孔（图中未示出），套孔贯穿刀盘34，套孔套设在固定套35的外侧并使得刀盘34卡持在多边形环槽内。通过在第二轴体31上安装固定套35，变相地扩大第二轴体31的外径，使得套孔的直径变大，进而使得套孔更加容易地被加工出来，节省加工成本。通过设置多边形环槽，使得第二轴体31带动刀盘34转动时，刀盘34与固定套35之间不会发生相对滑动，避免因两者之间的相对滑动而影响剃须刀剃刮胡须的效果。本实施例中，固定套35可以采用塑胶材料制成，此时刀盘34与固定套35可以采用镶埋成型（Insert Molding）技术连接在一起。当然，刀盘34亦可安装在固定套35上，此时固定套35可以采用软胶制成，刀盘34通过挤压直接卡持在多边形环槽内，确保刀盘34的安装更加方便、快捷。

所述固定套35远离套筒20的一端还装设有第二弹性件36，优选地，第二弹性件36为弹簧，第二弹性件36突伸出刀盘34，第二弹性件36远离套筒20的一端连接有防护壳37，防护壳37设置有多个穿孔（图中未示出），多个穿孔均贯穿防护壳37，防护壳37罩覆在刀盘34的外围，防护壳37与刀盘34间隔设置。实际使用时，将防护壳37贴设在使用者的面部，胡须即可通过穿孔进入到刀盘34所在的区域，利用刀盘34的转动将胡须剃除，防止使用者的面部直接接触刀盘34而受到损伤。通过设置第二弹性件36，即可方便地调节刀盘34与使用者面部之间距离的大小，便于使用者快速地剃刮胡须。通过将防护壳37与刀盘34彼此间隔设置，确保刀盘34转动时不会碰触到防护壳37，避免刀盘34因碰触到防护壳37而损坏，延长刀盘34的使用寿命。

所述头部3靠近套筒20的一端凸设有装配柱300，装配柱300大致呈圆柱状，装配柱300设置有卡块301，卡块301自装配柱300的外表面一体突伸而成，卡块301的数量可以为一个或多个，卡块301的宽度自一端朝另一端逐渐变大，套筒20设置有通孔200及多个限位块201，通孔200贯穿套筒20，限位块201自套筒20的内表面突伸到通孔200内，相邻的限位块201之间为限位槽202，限位槽202的形状与卡块301的形状相吻合，即限位槽202的宽度自一端朝另一端同样逐渐变大，此时需保证限位槽202较小宽度一端的宽度值大于卡块301较大宽度一端的宽度值，卡块301装设在限位槽202内。实际组装时，将装配柱300插入到套筒20的通孔200内，卡块301宽度较小的一端对准限位槽202宽度较大的一端，使用者手持头部3并转动头部3进而使得卡块301挤入到限位槽202内，从而将头部3与套筒20卡合连接在一起；当使用者需要拆卸头部3时，使用者反向转动头部3即可将卡块301从限位槽202内脱离，进而将头部3与套筒20分离。

所述头部3靠近旋钮21的一端还设置有第一标志302、第二标志303及第三标志304，第一标志302、第二标志303及第三标志304设置在头部3的外表面上，第一标志302、第二标志303及第三标志304可以自头部3的外表面凸设而成，亦可自头部3的外表面凹设而成，还可以直接贴设在头部3的外表面上，第一标志302、第二标志303及第三标志304彼此间隔设置，第一标志302、第二标志303及第三标志304彼此各不相同，分别表示剃须刀处于不同的状态，例如，第一标志302为圆形凹坑，第二标志303为三角形凹坑、第三标志304为矩形凹坑，旋钮21设置有指示条210，指示条210同样可以自旋钮21的外表面凸设而成、凹设而成或者直接贴设在旋钮21的外表面上，指示条210用于指定第一标志302、第二标志303或第三标志304，例如，指示条210可以为箭头，当然指示条210亦可为长条等。实际使用时，使用者转动头部3，当指示条210与第一标志302对齐时，表示头部3可以拆卸掉；当指示条210与第二标志303对齐时，表示头部3与套筒20锁固在一起。使用者转动旋钮21，当指示条210与第三标志304对齐时，表示剃须刀处于开机状态。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
