一种塑料工业配件的加工开孔装置的制作方法

本实用新型涉及塑料工业配件加工技术领域，具体为一种塑料工业配件的加工开孔装置。

背景技术：

塑料工业配件是各个机械组成重要零件之一。对机械工作时的安全要求较高，所以在对塑料工业配件的制作中的制作要求较为严格。

目前，在对塑料工业配件的加工时需要对其进行开孔，在开孔时所使用的开孔装置处于高速旋转才能达到开孔的效果，而在快速旋转时现有的开孔装置中并没有较好的去热装置，导致部分塑料配件在开孔时因热度较高出现熔化或者开孔精度不准，最后导致塑料工业配件不能使用的状况。

技术实现要素：

本实用新型的目的在于提供一种塑料工业配件的加工开孔装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种塑料工业配件的加工开孔装置，包括工作台，所述工作台的右侧固定连接有支撑架，所述支撑架上并位于工作台的上方固定连接有打孔装置，所述工作台的左侧固定连接有冷凝箱，所述冷凝箱的顶部固定连接有水泵，所述水泵的输入端连通有抽水管，所述抽水管的输入端与冷凝箱的输出端连通，所述水泵的输出端连通有输水管，所述工作台的顶部固定连接有固定座，所述固定座上开设有流水槽，所述流水槽上设置有过滤罩网，所述流水槽的底部中端固定连接有塑料工业配件夹紧装置，所述固定座上还开设有流水通孔，所述流水通孔的输入端与流水槽连通，所述流水通孔的输出端连通有回流管，所述回流管的输出端与冷凝箱的输入端连通，所述固定座的座体内部并位于流水槽的一侧设置有金属管，所述输水管的输出端与金属管连通，所述固定座的顶部设置有支架管，所述支架管的输入端贯穿固定座并与金属管连通，所述支架管的输出端通过连接座连通有喷水头。

优选的，所述过滤罩网的边缘面固定连接有外固定环，所述过滤罩网的中端固定连接有内固定环，所述内固定环套接在塑料工业配件夹紧装置的外表面。

优选的，所述固定座的顶部固定连接有限位板，所述限位板套接在支架管的外表面。

优选的，所述支架管的数量为两个，两个支架管以固定座的中轴线对称设置。

与现有技术相比，本实用新型的有益效果是：

（1）、本实用新型塑料工业配件的加工开孔装置，结构简单，使用方便，在塑料工业配件加工开孔时能够对配件和钻头进行持续的降温，并且使使用过的水循环利用，让塑料工业配件的开孔精度更高，使用性更强。

（2）、本实用新型塑料工业配件的加工开孔装置，通过冷凝箱、水泵、金属管、支架管和喷水头的配合使用，能够使塑料工业配件开孔时持续进行冷水降温，避免了开孔时温度升高配件出现熔化的状况，还通过过滤罩网、流水槽、流水通孔和回流管的配合使用，使降温使用过的水经过过滤之后还能再次返回到冷凝箱中循环使用，避免了降温过后直接流走造成水资源浪费的状况。

附图说明

图1为本实用新型结构示意图；

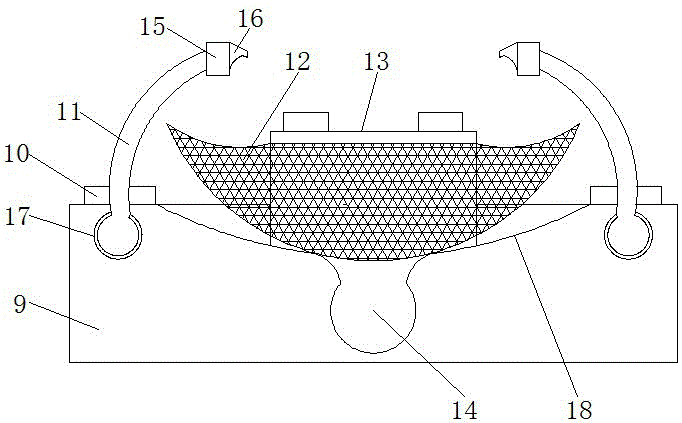

图2为本实用新型固定座的结构剖面图；

图3为本实用新型固定座的结构俯视图。

图中：1工作台、2支撑架、3打孔装置、4冷凝箱、5抽水管、6水泵、7回流管、8输水管、9固定座、10限位板、11支架管、12过滤罩网、13塑料工业配件夹紧装置、14流水通孔、15连接座、16喷水头、17金属管、18流水槽、19外固定环、20内固定环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种塑料工业配件的加工开孔装置，包括工作台1，工作台1的右侧固定连接有支撑架2，支撑架2上并位于工作台1的上方固定连接有打孔装置3，工作台1的左侧固定连接有冷凝箱4，通过冷凝箱4对水持续制冷，能够使水的降温速度更快，冷凝箱4的顶部固定连接有水泵6，水泵6的输入端连通有抽水管5，抽水管5的输入端与冷凝箱4的输出端连通，水泵6的输出端连通有输水管8，工作台1的顶部固定连接有固定座9，固定座9上开设有流水槽18，流水槽18上设置有过滤罩网12，在对配件进行开孔的时候会出现绞碎的塑料渣经过过滤罩网12的过滤，使用过的水可再次利用，过滤罩网12的边缘面固定连接有外固定环19，过滤罩网12的中端固定连接有内固定环20，内固定环20套接在塑料工业配件夹紧装置13的外表面，流水槽18的底部中端固定连接有塑料工业配件夹紧装置13，固定座9上还开设有流水通孔14，流水通孔14的输入端与流水槽18连通，流水通孔14的输出端连通有回流管7，通过过滤罩网12、流水槽18、流水通孔14和回流管7的配合使用，使降温使用过的水经过过滤之后还能再次返回到冷凝箱4中循环使用，避免了降温过后直接流走造成水资源浪费的状况，回流管7的输出端与冷凝箱4的输入端连通，固定座9的座体内部并位于流水槽18的一侧设置有金属管17，输水管8的输出端与金属管17连通，固定座9的顶部设置有支架管11，支架管11的数量为两个，两个支架管11以固定座9的中轴线对称设置，固定座9的顶部固定连接有限位板10，限位板10套接在支架管11的外表面，支架管11的输入端贯穿固定座9并与金属管17连通，支架管11的输出端通过连接座15连通有喷水头16，把喷水头16的喷口对准塑料工业配件夹紧装置13，能够使冷水喷出的位置正好在配件上，再通过冷凝箱4、水泵6、金属管17、支架管11和喷水头16的配合使用，能够使塑料工业配件开孔时持续进行冷水降温，避免了开孔时温度升高配件出现熔化的状况，使用方便，在塑料工业配件加工开孔时能够对配件和钻头进行持续的降温，并且使使用过的水循环利用，让塑料工业配件的开孔精度更高，使用性更强。
