方便施力刀柄扳手的制作方法

本实用新型涉及一种方便施力刀柄扳手，属于机械技术领域。

背景技术：

现有的刀柄扳手的勾头部分为半圆形，而且只有一个凸起卡住刀柄螺帽的卡槽,在使用的时候，施力过程中扳手固定不牢容易脱落，一方面会损伤手，另一方面脱落时会加剧刀柄螺帽部分和扳手上的凸起卡台的磨损，经常更换造成资源的浪费。

技术实现要素：

针对上述现有技术存在的问题，本实用新型的目的是提供一种在施力过程中不容易脱落，不会对手部造成损伤，能够减少磨损、节约使用更换成本的方便施力刀柄扳手。

为实现上述目的，本实用新型采用的技术方案是：一种方便施力刀柄扳手，包括连接在一起的扳手头部和把手，所述把手有两个，所述扳手头部为圆环形，且扳手头部内圈直径大于刀柄端部的刀柄螺帽外圈直径，所述扳手头部内圈设有与刀柄螺帽外圈的任意3个卡槽相配合的3个卡台，两个把手对称安装在扳手头部两侧。

优选的，所述卡台为T形，分布设在扳手头部内圈。

进一步的，所述把手外端设有悬挂固定孔。

本实用新型扳手头部采用全包围方式套在刀柄螺帽上，且卡台与卡槽相配合，使扳手头部稳固地套设在刀柄螺帽上，装刀和卸刀施力过程中，3对卡台和卡槽可以很容易相配合，不会发生松脱，刀柄螺帽和扳手头部不会受到磨损，也不会因为意外脱落伤到手，减少了更换频率，双手从两侧施力更加容易，大大提高了安全性能和便捷性。

附图说明

图1是本实用新型的结构示意图；

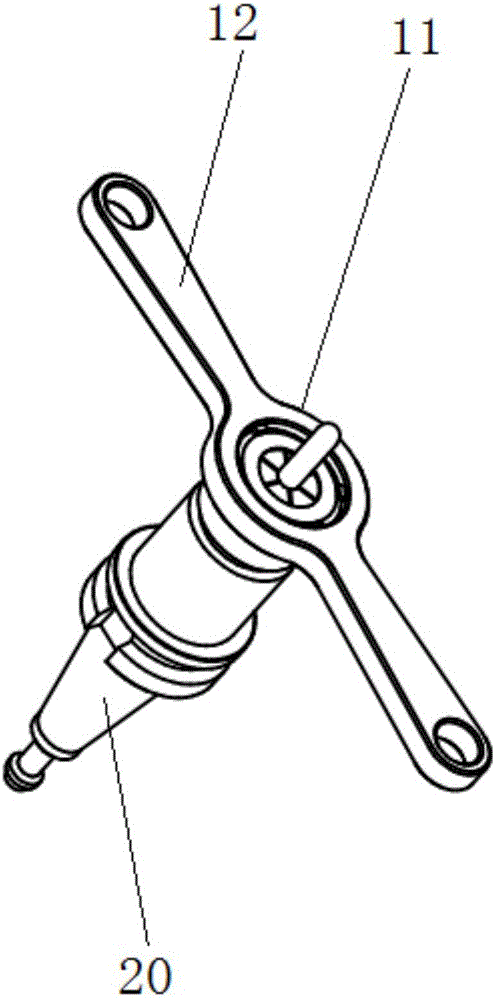

图2是本实用新型的使用状态图；

图3是图2的使用状态分解图；

图中，11.扳手头部，12.把手，13.卡台，14.悬挂固定孔，20.刀柄，21.刀柄螺帽，22.卡槽。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

如图所示，一种方便施力刀柄扳手，包括连接在一起的扳手头部11和把手12，所述把手12有两个，所述扳手头部11为圆环形，且扳手头部11内圈直径大于刀柄20端部的刀柄螺帽21外圈直径，所述扳手头部11内圈设有与刀柄螺帽21外圈的任意3个卡槽22相配合的3个卡台13，两个把手12对称安装在扳手头部11两侧。

使用时，将扳手头部11套在刀柄螺帽21上，扳手头部11内圈的卡台13与刀柄螺帽21外圈的卡槽22相配合，双手从两端抓住把手12施力旋转，实现装刀和卸刀，在装卸刀时卡台13数量太多不容易与卡槽22对齐，数量太少固定不牢，3对卡台13和卡槽22可以很容易相配合，不会发生松脱，双手施力更加容易。

优选的，为了使扳手头部11可以稳固地套设在刀柄螺帽21上，所述卡台13为T形，分布设在扳手头部11内圈。

优选的，为了方便本装置的收放，所述把手12外端设有悬挂固定孔14，不用时，可以将本实用新型通过悬挂固定孔14固定在墙面上。
