钢缆报警锁的制作方法

本实用新型涉及智能锁领域，特别涉及钢缆报警锁。

背景技术：

目前自行车、电动车、三轮车、摩托车等小型车辆通常采用的为扦杆报警锁。扦杆报警锁主要由扦杆、锁栓、外壳、后盖、前盖、锁芯等组成。虽然也设置有防盗结构，但还是不能起到真正的防盗功能，整车被破坏及整车被盗时有发生，因此，拥有车主造成很大的经济损失。

为此，现有公开号为CN2780923的专利文献公开了一种钢缆报警锁，采用锁芯装在壳体内，前盖与壳体连接，锁芯连接钢缆，钢缆与锁栓连接，触摸开关接触弹簧及电池弹簧连接在线路板上，线路板与蜂呜片采用导线连接，线路板装在壳体内，在后盖上安装触摸开关，后盖与壳体紧密配合，在前盖上装有音盖，电池装在壳体中。

但是，像钢缆报警锁这类的智能锁，需要发声，需要供电，当电池电量下降时，钢缆报警锁依旧能够发声，但音量会逐渐减小，以致最终无法达到报警的效果，而这一过程难以被用户察觉到。

技术实现要素：

本实用新型的目的在于提供一种钢缆报警锁，在电池电量下降时，可通过指示灯来提示用户，以及时更换电池。

本实用新型的上述目的是通过以下技术方案得以实现的。

一种钢缆报警锁，包括钢缆线和分别设于钢缆线两端的锁芯、锁栓，所述锁芯设于壳体内，所述壳体内还设有电池、蜂鸣器、分贝测试元件、控制电路、指示灯，所述分贝测试元件耦接于控制电路，所述指示灯耦接于控制电路，所述控制电路依据分贝测试元件产生的电平跳变信号控制指示灯发亮。

通过采用上述技术方案，当电池电量不足，会导致蜂鸣器发声时分贝下降，因此分贝测试元件产生的电信号也存在差异，当蜂鸣器发声分贝小于一定值时，分贝测试元件的输出信号由高电平跳变成低电平，因此，控制电路感应到电平变化，控制指示灯发亮，从而提示用户，其中的控制电路可以是单稳态触发电路。

优选的：所述分贝测试元件靠近蜂鸣器。

优选的：所述控制电路包括比较器，所述比较器的输入接分贝测试元件和参考电压，所述比较器的输出接指示灯。

通过采用上述技术方案，使分贝测试元件靠近蜂鸣器，可以使分贝测试元件更好地测试蜂鸣器的发声分贝；另外，也可采用比较器实现电平跳变的功能。

附图说明

图1是钢缆报警锁的立体图；

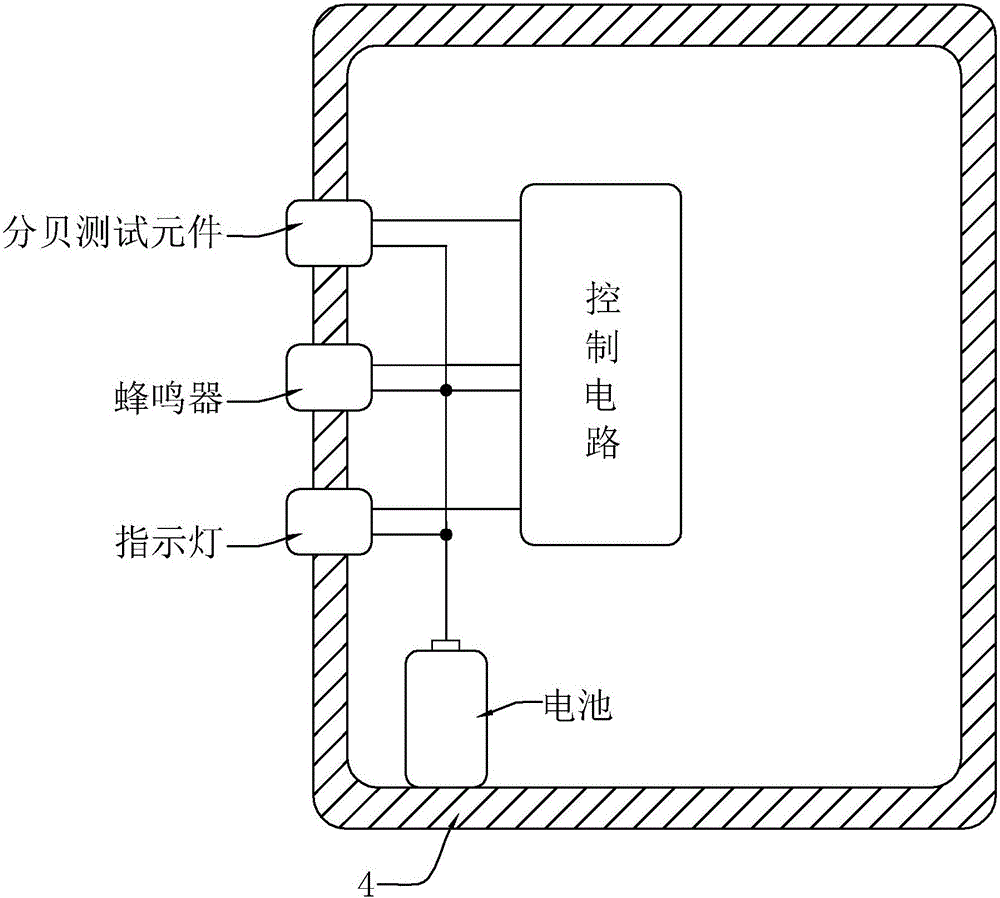

图2是壳体内部的剖视图。

图中，1、钢缆线；2、锁芯；3、锁栓；4、壳体。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参照图1和图2，一种钢缆报警锁，包括钢缆线1和分别设于钢缆线1两端的锁芯2、锁栓3，锁芯2、电池、蜂鸣器、分贝测试元件、控制电路、指示灯都设在壳体4内，蜂鸣器、分贝测试元件、控制电路、指示灯都耦接于电池，由电池进行供电。其中，分贝测试元件耦接于控制电路，指示灯耦接于控制电路，控制电路依据分贝测试元件产生的电平跳变信号控制指示灯发亮。这样，当电池电量不足，会导致蜂鸣器发声时分贝下降，因此分贝测试元件产生的电信号也存在差异，当蜂鸣器发声分贝小于一定值时，分贝测试元件的输出信号由高电平跳变成低电平，因此，控制电路感应到电平变化，控制指示灯发亮，从而提示用户，其中的控制电路可以是单稳态触发电路。

此外，分贝测试元件靠近蜂鸣器。使分贝测试元件靠近蜂鸣器，可以使分贝测试元件更好地测试蜂鸣器的发声分贝。

在另一个实施例中，控制电路包括比较器，比较器的输入接分贝测试元件和参考电压，比较器的输出接指示灯，参考电压由电池提供。这样，采用比较器实现电平跳变的功能。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
