密码锁传动结构的制作方法

本实用新型涉及密码锁领域，具体涉及一种拉链箱密码锁。

背景技术：

拉链箱密码锁设有锁钩、锁块和移动件。当密码不正确或未用钥匙解锁时， 锁块阻碍锁钩的转动，使锁钩保持钩住拉链头，从而使拉链箱不能开启。当密码正确时，将移动件移动，移动件带动锁块移动至不阻碍锁钩的位置，使得锁钩能够转动，从而使拉链箱能够开启。

在现有技术中，密码锁设有推块，推块用于推动移动件。由于移动件在移动的过程中需要克服锁块复位弹簧的弹力，移动件受到弹力（各个复位弹簧作用于移动件的合力）与推块移动方向相反，导致使用者推动推块所使用的力较大，开锁不便。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提供一种密码锁传动结构，其使得密码锁的开锁过程更加省力、便捷。

本实用新型提供的密码锁传动结构，用于密码锁开锁/上锁过程中的传动，所述密码锁包括壳体，壳体内设有密码组件，密码组件包括轮轴。密码锁传动结构包括移动件和转动组件，移动件可移动地设于壳体内，壳体设有圆形通孔，转动组件可转动地穿设在圆形通孔中并部分外露于壳体，转动组件设有摆动推头，摆动推头偏离于转动组件的转动轴线，移动件设有传动槽，摆动推头位于传动槽中，摆动推头能通过抵触传动槽的内侧面来带动移动件作直线移动，轮轴的靠近转动组件的一端设有顶块，转动组件的侧面设有止转平面，顶块可伸往止转平面以阻止转动组件旋转。

具体地，顶块可抵着止转平面以阻止转动组件旋转。

具体地，转动组件包括锁芯、锁芯套和离合块，锁芯套可转动地穿设在圆形通孔中，锁芯可转动地置于锁芯套内，锁芯的一端与离合块固接。

具体地，离合块远离锁芯的一侧设有所述摆动推头。

具体地，圆形通孔内侧面固接有限位件，锁芯套外侧面设有限位槽，限位槽沿锁芯套外侧面的周向布置，限位槽呈弧形，限位件置于限位槽中，限位槽与限位件接触配合。

具体地，限位件为限位销。

具体地，壳体设有销孔，圆形通孔内侧面设有容纳槽，销孔与容纳槽连通，限位销置于容纳槽内，限位销的端部与销孔固接。

具体地，锁芯套的靠近离合块的一端的侧壁设有限位缺口，离合块的边缘设有限位凸块，限位凸块置于限位缺口中。

与现有技术相比，本实用新型的有益效果是：

本实用新型提供的密码锁传动结构，用于密码锁开锁/上锁过程中的传动，所述密码锁包括壳体，壳体内设有密码组件，密码组件包括轮轴。密码锁传动结构包括移动件和转动组件，移动件可移动地设于壳体内，壳体设有圆形通孔，转动组件可转动地穿设在圆形通孔中并部分外露于壳体，转动组件设有摆动推头，摆动推头偏离于转动组件的转动轴线，移动件设有传动槽，摆动推头位于传动槽中，摆动推头能通过抵触传动槽的内侧面来带动移动件作直线移动，轮轴的靠近转动组件的一端设有顶块，转动组件的侧面设有止转平面，顶块可伸往止转平面以阻止转动组件旋转。通过将转动组件转动，带动移动件移动，避免了使用者的作用力与移动件受到弹力（各个复位弹簧作用于移动件的合力）方向相反，从而使开锁过程更省力，便捷。

附图说明

图1为拉链箱密码锁的分解状态视图；

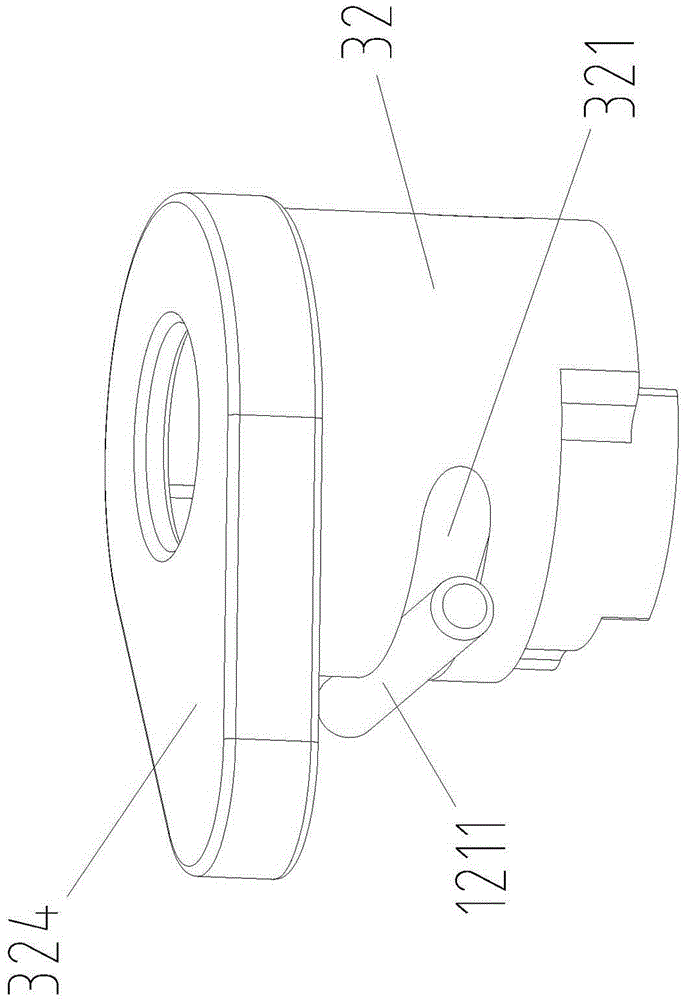

图2为锁芯套与限位销的配合状态视图；

图3为转动组件和移动件的分解状态视图；

图4为锁芯套和密码组件的视图。

附图标记说明：

11. 底壳、 12. 面壳、 121. 圆形通孔、

1211. 限位销、 1212.容纳槽、 1213. 销孔、

123. 矩形通孔、 13. 盖板、

21. 轮轴、 211. 顶块、 212. 调码轮弹簧、

22. 调码轮、 23. 密码轮、

31. 锁芯、 32. 锁芯套、 321. 限位槽、

322. 止转槽、 3221. 止转平面、 323. 限位缺口、

3231.缺口侧面、 324.手柄、 33. 离合块、

331. 限位凸块、 332. 摆动推头、

4. 移动件、 41. 传动槽、 5. 锁块、

61. 锁钩、 62. 销钉、 63. 锁钩扭簧。

具体实施方式

结合以下实施例对本实用新型作进一步描述。

如图1所示，本实施例提供的密码锁传动结构用于密码锁开锁/上锁过程中的传动，密码锁包括壳体，壳体由底壳11、面壳12和盖板13共同组成。底壳11内固接有盖板13，面壳12固定地盖在盖板13上。密码锁包括密码组件，见图4，密码组件包括轮轴21、调码轮22和密码轮23。调码轮22套在轮轴21上，密码轮23套在调码轮22上。轮轴21左端设有顶块211，顶块211呈长方形块状。

密码锁传动结构包括转动组件。见图3，转动组件包括锁芯31、锁芯套32和离合块33。锁芯套32的本体呈圆筒状，面壳12设有圆形通孔121（见图1），锁芯套32可转动地穿设在圆形通孔121中，锁芯套32的手柄324（见图3）外露于面壳12。锁芯套32外侧面设有限位槽321，限位槽321沿锁芯套32外侧面的周向布置，限位槽321呈弧形。圆形通孔121内侧面设有容纳槽1212，容纳槽1212与销孔1213连通。有限位销1211（作为限位件）置于容纳槽1212中（安装状态图未示），限位销1211的端部与销孔1213固接。限位销1211与限位槽321接触配合（参见图2），限位销1211限定了锁芯套32可转动的角度范围。锁芯套32外侧面设有止转槽322（参见图4），止转槽322的底面为止转平面3221。

见图3，锁芯套32套在锁芯31外，锁芯套32与锁芯31可相互转动，使得转动组件结构紧凑。离合块33与锁芯31的下端固接。锁芯套32下端的侧壁设有限位缺口323。离合块33的边缘设有限位凸块331。限位凸块331置于限位缺口323内，限位缺口323限定了锁芯31的可转动角度范围。

见图1，盖板13内设有锁钩61和锁块5。锁钩61通过销钉62铰接在面壳12上。面壳12在与锁钩61的钩部相应的位置设有矩形通孔123，矩形通孔123用于供拉链头（图未示）置于其中。锁块5可移动地设有在盖板13内。有锁钩扭簧63连接在锁钩61上，在常态下，锁钩扭簧63的一端抵着锁钩61，使锁钩61保持在钩住拉链头的位置。当密码不正确且未用钥匙开锁时，锁块5在锁块复位弹簧（图未示）的作用下，处于阻碍锁钩61转动的位置，使锁钩61的钩部固定地钩住拉链头，即密码锁处于上锁状态。

密码锁传动结构还包括移动件4，见图1和图3，移动件4可移动地连接在盖板13。移动件4的左端设有传动槽41，离合块33的下侧设有摆动推头332，摆动推头332偏离于转动组件的转动轴线。摆动推头332位于传动槽41中，摆动推头332能与传动槽41内侧面接触，从而使离合块33与移动件4形成连接。移动件4的右端设有第一传动斜面（图未示），锁块5设有第二传动斜面（图未示）。第一传动斜面与第二传动斜面相对应。

当密码不正确且未用钥匙开锁时，调码轮22抵着轮轴21，使轮轴21的顶块211抵着止转平面3221，从而使锁芯套32不能转动，密码锁处于上锁状态。

当密码拨至正确时（且未使用钥匙开锁），调码轮22不抵着轮轴21，轮轴21有相对调码轮22向右移动的空间（参见图4）。此时转动锁芯套32，止转平面3221推动轮轴21向右移动（使调码轮弹簧212进一步压缩）。在转动锁芯套32的过程中，参见图3，锁芯套32通过缺口侧面3231与限位凸块331的接触带动离合块33转动，离合块33带动移动件4向右移动，使移动件4右端的第一传动斜面推动锁块的第二传动斜面，从而将锁块5推至不阻碍锁钩61转动的位置。此时拉链头能够从锁钩61的钩部抽出（通过锁钩61的转动），密码锁处于开启状态。

当使用钥匙开锁时（密码不正确），钥匙（图未示）插入锁芯31内。通过钥匙转动锁芯31，锁芯31带动离合块33转动（锁芯套32不能转动，离合块33在限位缺口323所限定的角度范围内转动），离合块33带动移动件4向右移动，从而将锁块5推至不阻碍锁钩61转动的位置（运动过程如前述），实现密码锁的开启。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
