一种多轴斜轴推拉机的制作方法

本实用新型涉及推拉机技术领域，尤其涉及一种多轴斜轴推拉机。

背景技术：

眼镜既是保护眼睛的工具，又是一种美容装饰品，眼镜包括镜片和镜架，在镜片的生产过程中需要对原材料进行切割，传统的原料切割只能对原料进行逐条切割，切割效率低下，水平的切割方式使得切割效果不好，为此，我们提出一种多轴斜轴推拉机。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在原料切割效率低下，切割效果不好的缺点，而提出的一种多轴斜轴推拉机。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种多轴斜轴推拉机，包括斜台和操作台，所述操作台固定在斜台上的倾斜面上，所述操作台为长方体，所述操作台长侧边的两端分别固定连接有固定块，两块所述固定块平行设置，两块所述固定块之间均匀的连接有多于三个导向杆，所述导向杆与操作台平行设置，所述操作台上表面开设有凹槽，所述导向杆上分别设有第一滑块，所述第一滑块上设有横向通孔，所述导向杆插接在横向通孔内，相邻两个导向杆之间连接有固定块，所述第一滑块上还设有纵向盲孔，所述纵向盲孔的底部固定连接有弹簧，所述弹簧的上端固定连接有第二滑块，相邻两个第二滑块之间连接有活动块，所述活动块下端安装有切割刀具，所述活动块和固定块的上端分别设有一对连接耳，两对连接耳在同一直线上，两对连接耳之间通过转轴转动连接有按压臂，所述凹槽的侧壁上设有镜片定位装置。

优选的，所述镜片定位装置包括两块位于凹槽内的限位板和两个螺杆，所述凹槽侧壁上对称设有两个螺孔，所述限位板靠近凹槽内壁一侧的中部嵌合有轴承，所述螺杆一端贯穿螺孔并与轴承的内圈固定连接，所述螺杆的另一端连接有呈L型的摇把。

优选的，所述限位板远离轴承的一侧设有用于防止镜片滑动和磨损的防滑橡胶垫。

优选的，所述按压臂的末端和摇把上均设有防割手的橡胶套。

本实用新型提出的一种多轴斜轴推拉机，有益效果在于：本实用新型在操作时，将原料放置在凹槽内，通过设有的镜片定位装置将原料镜片固定在凹槽内，根据需要切割的次数来按压按压臂，在按压按压臂的时候，切割刀具随着按压臂的上下摆动来实现上下移动，通过推动按压臂使得第一滑块带动切割刀具上下移动，向下压按压臂，当第一滑块滑动到原料镜片的上端时，向上推按压臂，使得切割刀具与原料镜片接触，实现推拉的同时进行切割，倾斜设置的凹槽使得按压臂的推拉更加便利，使得原料镜片的切割效果更好，设有的多个切割刀具，能够对原料镜片同时进行切割，提高了切割效率，该多轴斜轴推拉机，结构简单，使用方便，切割效率高，切割效果好。

附图说明

图1为本实用新型提出的一种多轴斜轴推拉机的结构俯视图；

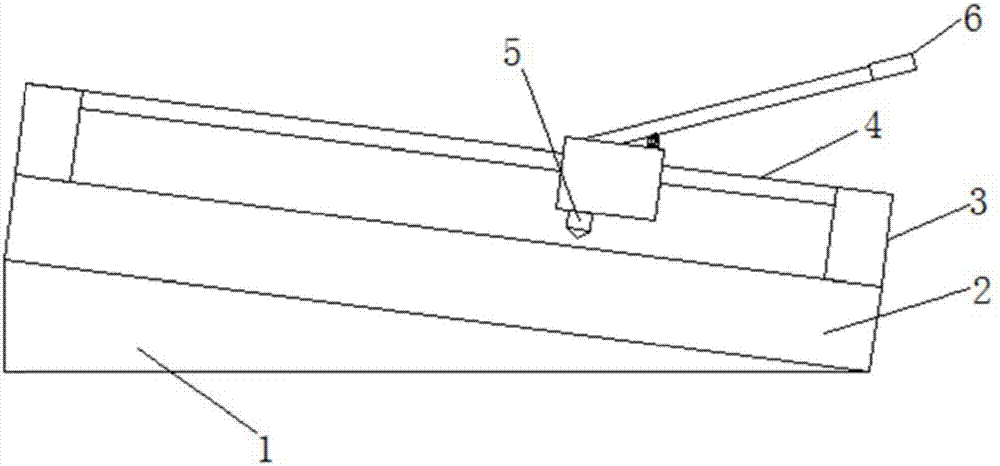

图2为本实用新型提出的一种多轴斜轴推拉机的结构主视图；

图3为本实用新型提出的一种多轴斜轴推拉机的纵向盲孔内部结构示意图。

图中：斜台1、操作台2、固定块3、导向杆4、切割刀具5、按压臂6、凹槽7、第一滑块8、横向通孔9、纵向盲孔10、活动块11、第二滑块12、连接耳13、固定块14、限位板15、轴承16、螺杆17、摇把18、弹簧19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种多轴斜轴推拉机，包括斜台1和操作台2，操作台2固定在斜台1上的倾斜面上，操作台2为长方体，操作台2长侧边的两端分别固定连接有固定块3，两块固定块3平行设置，两块固定块3之间均匀的连接有多于三个导向杆4，导向杆4与操作台2平行设置，操作台2上表面开设有凹槽7，导向杆4上分别设有第一滑块8，第一滑块8上设有横向通孔9，导向杆4插接在横向通孔9内，相邻两个导向杆4之间连接有固定块14，第一滑块8上还设有纵向盲孔10，纵向盲孔10的底部固定连接有弹簧19，弹簧19的上端固定连接有第二滑块12，相邻两个第二滑块12之间连接有活动块11，活动块11下端安装有切割刀具5，活动块11和固定块14的上端分别设有一对连接耳13，两对连接耳13在同一直线上，两对连接耳13之间通过转轴转动连接有按压臂6，凹槽7的侧壁上设有镜片定位装置。

镜片定位装置包括两块位于凹槽7内的限位板15和两个螺杆17，凹槽7侧壁上对称设有两个螺孔，限位板15靠近凹槽7内壁一侧的中部嵌合有轴承16，螺杆17一端贯穿螺孔并与轴承16的内圈固定连接，螺杆17的另一端连接有呈L型的摇把18，限位板15远离轴承16的一侧设有用于防止镜片滑动和磨损的防滑橡胶垫，按压臂6的末端和摇把18上均设有防割手的橡胶套。

本实用新型在操作时，将原料放置在凹槽7内，通过设有的镜片定位装置将原料镜片固定在凹槽7内，根据需要切割的次数来按压按压臂6，在按压按压臂6的时候，切割刀具5随着按压臂6的上下摆动来实现上下移动，通过推动按压臂6使得第一滑块8带动切割刀具5上下移动，向下压按压臂6，当第一滑块8滑动到原料镜片的上端时，向上推按压臂6，使得切割刀具5与原料镜片接触，实现推拉的同时进行切割，倾斜设置的凹槽7使得按压臂6的推拉更加便利，使得原料镜片的切割效果更好，设有的多个切割刀具5，能够对原料镜片同时进行切割，提高了切割效率，该多轴斜轴推拉机，结构简单，使用方便，切割效率高，切割效果好。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
