一种油墨烘干机的制作方法

本实用新型涉及烘干设备技术领域，尤其涉及一种油墨烘干机。

背景技术：

油墨印刷是印刷包装业一种常见的生产方式，在印刷过程中需要利用加热气体对油墨进行干燥，而烘干工艺的优劣，直接关系到印刷产品的质量及生产效率，传统的干燥方法通常采用锅炉进行加热，但是此种方法虽然成本低，不环保，产生大量有害气体，后来又改进采用空气能热泵循环加热，但是温差大，稳定性不高，而且加热成本高，增大了企业的成本，对热能的利用率较低，由烘箱排出的废气处理后直接外排，造成了热能的浪费。

技术实现要素：

为了解决上述成本高、热能浪费等问题，本实用新型的目的是提出一种油墨烘干装置，通过将锅炉加热装置和电辅加热装置连用，将部分废气循环利用，结构简单、使用方便、烘干效果好，节省能源、环保、节省企业成本。

本实用新型为了解决上述问题所采取的技术方案为：一种油墨烘干机，包括进气室、与进气室相连通的加热室Ｉ、与加热室Ｉ相连通的加热室Ⅱ、与加热室Ⅱ相连通的烘干室和与烘干室出口相连通的排风管，进气室上方设置进风口，所述的加热室Ｉ内设置锅炉加热装置，加热室Ⅱ内设置电辅加热装置，二者相互配合以对通过进气室进入的气体进行二次加热；烘干室的进风管处设置有将其封闭的布风板，且布风板与水平面呈30-60°夹角，布风板上均匀密布有通孔，以使热风均匀分布；烘干室出风管内设置有一个隔板，将其分为上出风管和下出风管，上出风管与排风管相连通，排风管内设置有过滤装置以除杂，下出风管通过回收管与进气室相连通，以实现废气的分离和循环使用；

所述的加热室Ｉ和加热室Ⅱ内设置温度传感器，以调控电辅加热装置的开关及加热时间；

所述的过滤装置包括两层过滤网及其中间的过滤介质，以除去废气当中的杂质。

本实用新型的有益效果：

1、本实用新型通过将锅炉加热装置和电辅加热装置配合使用，根据印刷的实际情况，合理分配使用两种加热装置，既减少了有害气体的排放，又节省了能源，取得了结构简单，设计合理，使用方便，节省企业成本的有益效果。

2、本实用新型通过将废气一部分通过上出风管与排风管连通，一部分通过下出风管与回收管相连通，有害气体大多漂浮在烘干室的上出风管，其通过排风管过滤后排出，下出风管的气体回收再利用，其中蕴含的热能被重复再利用，取得了节省能源、环保、节省企业成本的有益效果。

3、本实用新型通过在烘干室的进风管处设置有将其封闭的布风板，且布风板与水平面呈30-60°夹角，布风板上均匀密布有通孔，能够调整风向，使热风扩散更均匀，油墨烘干更加平整，不会产生凹凸不平的现象，取得了烘干效果好的有益效果。

附图说明

图1为本实用新型的结构示意图；

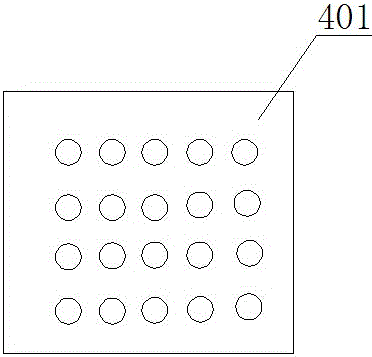

图2为本实用新型的布风板的结构示意图；

图中标记：1、进气室，2、加热室Ⅰ，3、加热室Ⅱ，4、烘干室，401、布风板，402、进风管，403、上出风管，404、下出风管，5、排风管，501、过滤装置，502、回收管，6、温度传感器。

具体实施方式

下面结合附图和具体实施例对本实用新型作详细说明，本实施例以本实用新型技术方案为前提，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围不限于下述的实施例。

如图所述，本实用新型为一种油墨烘干机，包括进气室1、与进气室1相连通的加热室Ｉ2、与加热室Ｉ2相连通的加热室Ⅱ3、与加热室Ⅱ3相连通的烘干室4和与烘干室4出口相连通的排风管5，进气室1上方设置进风口101，所述的加热室Ｉ2内设置锅炉加热装置，加热室Ⅱ3内设置电辅加热装置，二者相互配合以对通过进气室1进入的气体进行二次加热；烘干室4的进风管402处设置有将其封闭的布风板401，且布风板401与水平面呈30-60°夹角，布风板401上均匀密布有通孔，能够调整风向，以使热风均匀分布，油墨烘干更加平整，不会产生凹凸不平的现象，烘干效果好；烘干室4出风管内设置有一个隔板，将其分为上出风管403和下出风管404，上出风管403与排风管5相连通，排风管5内设置有过滤装置501以除杂，下出风管404通过回收管502与进气室1相连通，以实现废气的分离和循环使用，有害气体大多漂浮在烘干室4的上出风管403，其通过排风管5过滤后排出，下出风管404的气体回收再利用，其中蕴含的热能被重复再利用，节省了能源、更环保、节省了企业成本。

以上为本实用新型的基本实施方式，可以在以上的基础上做进一步的改进、优化和限定：

如：所述的加热室Ｉ2和加热室Ⅱ3内设置温度传感器6，以调控电辅加热装置的开关及加热时间，增大能源的利用效率，节省能源，节省了企业成本。

又如：所述的过滤装置501包括两层过滤网及其中间的过滤介质，以除去废气当中的杂质，过滤效果好，更加环保。

本实用新型在使用时气体一次经过加热室Ⅰ2、加热室Ⅱ3、烘干室后4，加热烘干油墨，之后气体一部分经上出风管403从排风管5中过滤排出，另一部分从下出风管404中排出进入加热室Ⅰ2，进行循环利用，结构简单、使用方便、烘干效果好，节省能源、环保、节省了企业成本。
