一种印刷纸表面处理装置的制作方法

本实用新型属于印刷纸表面处理装置机械设计技术领域，尤其是涉及一种印刷纸表面处理装置。

背景技术：

在现有的技术中，纸张表面处理多用于对印刷纸张性能的改善，普通的印刷纸表面处理装置多采用单面处理，对于印刷纸张的表面处理只能进行单面处理，如果印刷纸张需要进行双面表面处理，需要对印刷纸进行两次操作，大大降低了印刷纸的表面处理效率，而且普通的印刷纸表面处理装置多采用滚轮实现表面处理，滚轮处理容易造成印刷纸表面处理不均匀，进而影响印刷纸的印刷性能。

技术实现要素：

本实用新型的目的是提供一种印刷纸表面处理装置，该表面处理装置采用双滚轮设计，能够对印刷纸进行双向表面处理，提高了印刷纸的表面处理效率。

为达上述目的，本实用新型采用的技术方案是：一种印刷纸表面处理装置，包括支撑结构、施胶装置和传送装置，其特征在于：所述支撑结构包括固定架、纸张第一导入轮、纸张第二导入轮、纸张第三导入轮和导入轮固定架，所述纸张第一导入轮、所述纸张第二导入轮和所述纸张第三导入轮均与所述导入轮固定架相连，所述导入轮固定架与所述固定架相连，所述支撑结构通过所述固定架与所述施胶装置和所述传送装置相连，所述施胶装置包括施胶第一引导轮、施胶第二引导轮、引导轮固定架、施胶挤压仓、施胶挤压辊、施胶辊、施胶输送辊和施胶输送辊调节杆，所述施胶第一引导轮和所述施胶第二引导轮均与所述引导轮固定架相连，所述引导轮固定架与所述支撑结构的所述固定架相连，所述施胶挤压仓与所述支撑结构的所述固定架相连，两个所述施胶挤压辊和两个所述施胶辊均与所述施胶挤压仓相连，所述施胶输送辊通过所述施胶输送辊调节杆与所述施胶挤压仓相连，所述传送装置包括导向轮、导向轮支架、过渡轮、过渡轮支撑架和主输送轮，所述导向轮通过所述导向轮支架与所述支撑结构的所述固定架相连，所述过渡轮通过所述过渡轮支撑架与所述支撑结构的所述固定架相连，所述主输送轮紧靠所述过渡轮支撑架与所述支撑结构的所述固定架相连，纸张依次通过所述导向轮、两个所述过渡轮、所述主输送轮和两个所述导向轮后与所述施胶装置的所述施胶输送辊相连。

优选地，所述支撑结构的所述固定架底端设置有十字交叉连接的调节支撑杆，所述固定架上设置有与所述施胶装置的所述施胶调节滑动架相匹配的滑动轨道。

优选地，所述施胶装置的所述施胶挤压仓上设置有挤压器。

优选地，所述传送装置的所述导向轮支架上设置有调节卡块，所述导向轮支架通过调节卡块与所述导向轮相连。

本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该印刷纸表面处理装置能够对印刷纸进行双面处理，提高了表面处理效率，而且该装置中利用施胶挤压辊在处理液中转动，然后利用施胶挤压辊表面吸附的液体对印刷纸进行表面处理，而且是通过挤压辊的挤压实现表面处理，这样能够有效提高印刷纸表面处理的均匀性。

附图说明

图1是本实用新型的结构示意图；

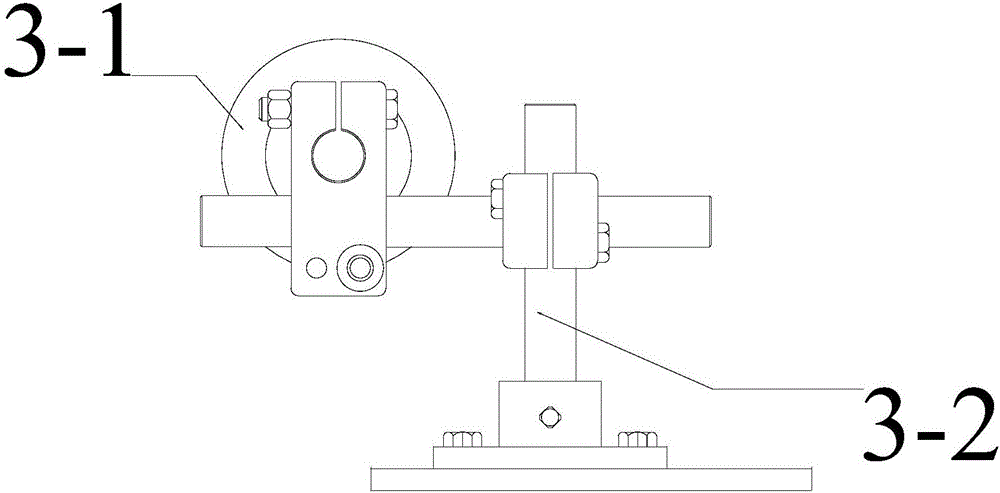

图2是本实用新型导向轮的结构示意图。

图中：1、支撑结构；1-1、固定架；1-2、纸张第一导入轮；1-3、纸张第二导入轮；1-4、纸张第三导入轮；1-5、导入轮固定架；2、施胶装置；2-1、施胶第一引导轮；2-2、施胶第二引导轮；2-3、引导轮固定架；2-4、施胶挤压仓；2-5、施胶挤压辊；2-6、施胶辊；2-7、施胶输送辊；2-8、施胶输送辊调节杆；3、传送装置；3-1、导向轮；3-2、导向轮支架；3-3、过渡轮；3-4、过渡轮支撑架；3-5、主输送轮。

具体实施方式

下面对照附图，通过对实施例的描述，对本实用新型的具体实施方式，如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

如图1、图2所示，本实用新型提供一种印刷纸表面处理装置，包括支撑结构、施胶装置1和传送装置2，支撑结构1包括固定架1-1、纸张第一导入轮1-2、纸张第二导入轮1-3、纸张第三导入轮1-4和导入轮固定架1-5，纸张第一导入轮1-2、纸张第二导入轮1-3和纸张第三导入轮1-4均与导入轮固定架1-5相连，导入轮固定架1-5与固定架1-1相连，支撑结构1通过固定架1-1与施胶装置2和传送装置3相连，施胶装置2包括施胶第一引导轮2-1、施胶第二引导轮2-2、引导轮固定架2-3、施胶挤压仓2-4、施胶挤压辊2-5、施胶辊2-6、施胶输送辊2-7和施胶输送辊调节杆2-8，施胶第一引导轮2-1和施胶第二引导轮2-2均与引导轮固定架2-3相连，引导轮固定架2-3与支撑结构1的固定架1-1相连，施胶挤压仓2-4与支撑结构1的固定架1-1相连，两个施胶挤压辊2-5和两个施胶辊2-6均与施胶挤压仓2-4相连，施胶输送辊2-7通过施胶输送辊调节杆2-8与施胶挤压仓2-4相连，传送装置3包括导向轮3-1、导向轮支架3-2、过渡轮3-3、过渡轮支撑架3-4和主输送轮3-5，导向轮3-1通过导向轮支架3-2与支撑结构1的固定架1-1相连，过渡轮3-3通过过渡轮支撑架3-4与支撑结构1的固定架1-1相连，主输送轮3-5紧靠过渡轮支撑架3-4与支撑结构1的固定架1-1相连，纸张依次通过导向轮3-1、两个过渡轮3-3、主输送轮3-5和两个导向轮3-1后与施胶装置2的施胶输送辊2-7相连。

优选地，支撑结构1的固定架1-1底端设置有十字交叉连接的调节支撑杆，固定架1-1上设置有与施胶装置2的施胶调节滑动架2-3相匹配的滑动轨道。

优选地，施胶装置2的施胶挤压仓2-5上设置有挤压器。

优选地，传送装置3的导向轮支架3-2上设置有调节卡块，导向轮支架3-2通过调节卡块与导向轮3-1相连。

本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该印刷纸表面处理装置能够对印刷纸进行双面处理，提高了表面处理效率，而且该装置中利用施胶挤压辊在处理液中转动，然后利用施胶挤压辊表面吸附的液体对印刷纸进行表面处理，而且是通过挤压辊的挤压实现表面处理，这样能够有效提高印刷纸表面处理的均匀性。

本实用新型的工作原理：印刷纸可通过传送装置3被输送到施胶辊2-6上，然后经过施胶辊2-6的表面处理后将印刷纸输出，印刷纸也可以通过施胶第一引导轮2-1和施胶第二引导轮2-2被输送到施胶辊2-6上，然后经过表面处理后输出，对于不同厚度和材质的纸张可选择不同长度的路径，保证印刷纸输送过程的稳定性。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
