一种电力用输电线路标志牌固定装置的制作方法

本实用新型涉及一种电力用输电线路标志牌固定装置。

背景技术：

为配合地方经济建设，电力部门的输电线路常常会被迫改变线路路径，需要在一条输电线路增加或减少杆塔，这就提高了输电线路标志牌的管理难度。但是，现有的线路牌多是采用铁丝捆扎，或在杆塔上打孔用螺栓固定，一基杆塔增减便会使得一条线路所有线路牌都必须进行更换，在实际施工中不仅十分麻烦，而且费工、费时和费钱。

技术实现要素：

本实用新型要解决的技术问题是：提供一种结构简单，可拆卸、重复使用的电力用输电线路标志牌固定装置。

为了解决上述技术问题，本实用新型采用的技术方案如下：

一种电力用输电线路标志牌固定装置，其特征在于：包括标志牌本体和固定装置，所述标志牌本体的背面至少安装有两个连接块，所述连接块设置有固定通孔，所述固定通孔的内端直径大于固定通孔外端的直径；

所述固定装置包括固定管和固定件，所述固定管具有内腔且固定管的一端具有开口，所述内腔内设置有两根连接杆，每根连接杆的一端分别穿过开口连接有卡边，连接杆的另一端分别连接有安装于固定管外壁上的伸缩按钮，所述内腔内还设置有用于连接两个伸缩按钮内端的弹簧；所述固定管的另一端外壁上设置有外螺纹；

所述固定件的一端设置有连接管，所述连接管外端的内壁上设置有与外螺纹相配合的内螺纹，固定件的另一端具有凹形夹口，且凹形夹口设置有调节螺栓。

所述固定装置还包括套接在固定管和固定件上的热缩管。

所述固定通孔外端的半径与卡边的长度等长。

本实用新型具有以下积极效果：

1、本实用新型结构简单，标志牌本体与固定装置之间可拆卸连接，方便拆卸，同时也方便更换标志牌或固定管；

2、固定件通过调节螺栓固定于杆塔上，标志牌更换时可通过松动调节螺栓将固定件拆卸下来，方便拆卸，且可以重复利用；

3、热缩管套接在固定管和固定件上，防止固定管和固定件收到风雨侵蚀而氧化，延长了固定管和固定件的使用寿命，同时提高了固定装置的重复使用率。

附图说明

图1是本实用新型实施例的整体结构示意图；

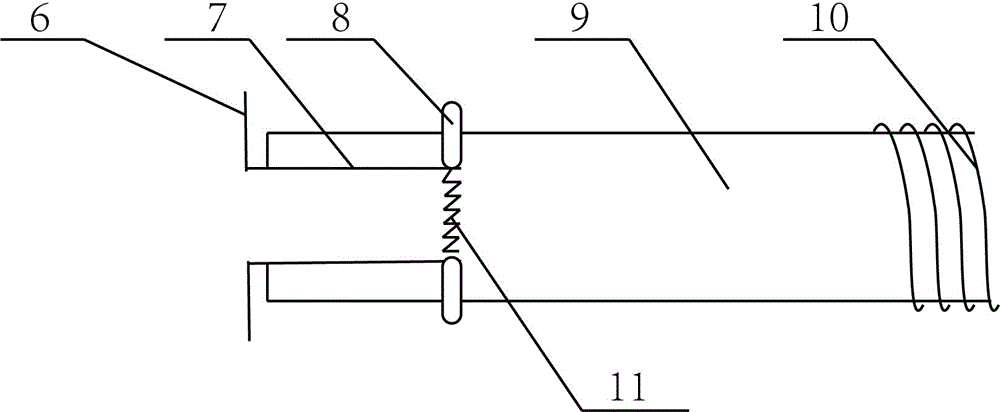

图2是本实用新型固定管的结构示意图；

图3是本实用新型固定件的机构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1所示，本实用新型的实施例包括标志牌本体1和固定装置，所述标志牌本体1的背面至少安装有两个连接块2，所述连接块2设置有固定通孔5，所述固定通孔5的内端直径大于固定通孔5外端的直径。

所述固定装置包括固定管4和固定件3，如图2所示，所述固定管4具有内腔9且固定管4的一端具有开口，所述内腔9内设置有两根连接杆7，每根连接杆7的一端分别穿过开口连接有卡边6，连接杆7的另一端分别连接有安装于固定管4外壁上的伸缩按钮8，所述内腔9内还设置有用于连接两个伸缩按钮8内端的弹簧11。所述固定管4的另一端外壁上设置有外螺纹10。

所述固定通孔5外端的半径与卡边6的长度相等。

如图3所示，所述固定件3的一端设置有连接管13，所述连接管13外端的内壁上设置有与外螺纹10相配合的内螺纹12，固定件3的另一端具有凹形夹口14，且凹形夹口14设置有调节螺栓15。

所述固定装置还包括套接在固定管4和固定件3上的热缩管，热缩管可以有效的防止固定管4和固定件3受到风雨侵蚀后氧化，延长了固定管4和固定件3的使用寿命。

安装时，按下伸缩按钮8，使得卡边6进入固定通孔5，松开伸缩按钮8，使卡边6与固定通孔5内端卡紧，将连接管13的内螺纹12与固定管4的外螺纹10连接，最后将固定件3的凹形夹口14通过调节螺栓15固定在杆塔上。拆卸时，同上步骤拆卸。
