一种多功能相机的制作方法

本发明涉及一种多功能相机，尤其是提供有多种光圈及可重叠曝光、无限时间曝光的多功能相机。

背景技术：

在如今经济较为发达的社会中，人们生活水平有了较大的提升，人们在工作后的休闲时间里的娱乐方式也更丰富了，开心的是个总是想要长久保留下来；为了留念开心时光，常常会使用到照相机，通过照相机拍摄下当前的景象以作为日后留念；目前，在科技的推动下，市场上销售着各种各样的照相机，无论造型或功能上都有各有所长，但是普通的照相机在曝光的问题还有所欠缺，受到在不同时间或地区拍摄的限制，及闪光问题使用起来较为繁琐。

技术实现要素：

本发明所要解决的技术问题是提供一种多功能相机，主要包括机身，所述的机身由前盖和后盖连接组成，所述的前盖正面设有取景器和镜头安装座，所述的后盖设有相纸腔、锁键及指示灯，相纸腔可用于存放相纸，打开相纸腔的方式是按紧锁键同时把后盖轻轻往右方拉开即可；所述的镜头安装座正面设有广角镜头和闪光灯，所述的广角镜头为27mm镜头；镜头安装座顶部设有光圈切换键、快门键及快门线孔，镜头安装座底部设有无限时曝光键和闪光模式开关键，无限时间曝光解决了在黄昏和夜间环境拍摄的问题；镜头安装座侧面设有重叠曝光键，重叠曝光解决了不同时间、地点的影像结合问题。

所述的机身内部设有与PCB控制主板连接的电源模块，及与电源模块连接的电动马达，所述的电动马达与快门键连接，所述的光圈切换键、快门键、无限时曝光键、重叠曝光键、闪光模式开关键、指示灯及闪光灯与PCB控制主板连接；机身内部还设有计数机构，计数机构与电动马达、指示灯连接，所述的指示灯在计数机构的作用下可显示有照片张数，且指示灯显示绿灯为通电状态可正常使用，指示灯显示红灯为闪光灯充电状态。

进一步地，所述的光圈切换键至少包括F/8、F/11、F/22、F/32光圈档位，多种光圈设计，使得拍摄空间更广阔。

进一步地，所述的闪光模式开关键调节档位有电源开关、闪光灯自动/手动开关；闪光模式开关键移动到电源开关位置进行相机开启或关闭，移动到闪光灯自动/手动开关位置开启或关闭闪光灯，并设置自动/手动模式。

进一步地，所述的前盖侧面设有相片弹出窗，按下快门键即可拍照，且照片随即通过设于前盖侧面的相片弹出窗弹出。

本发明的有益效果在于：本专利一种多功能相机，设有多种光圈，通过光圈切换键调节可拍照更广阔的环境空间；提供有无限时曝光功能和多种曝光功能，无限时间曝光解决了在黄昏和夜间环境拍摄的问题，重叠曝光解决了不同时间、地点的影像结合问题。还可以选择闪光模式，提供自动/手动闪光模式。

附图说明

附图1为本发明施例之多功能相机机身正面视图；

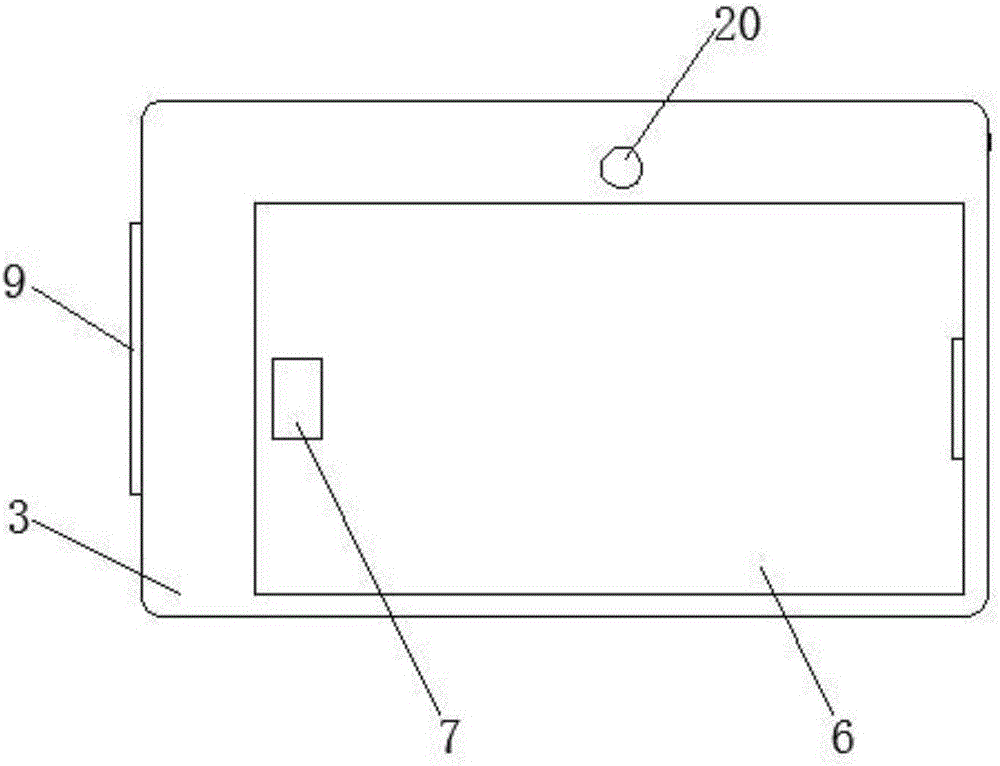

附图2为本发明实施例之多功能相机机身背面视图；

附图3为本发明实施例之系统逻辑视图。

具体实施方式

实施例

下面结合附图和具体实施例方式对本发明作进一步详细说明：

参考附图1至附图3所示，系为本发明之较佳实施例的立体结构示意图，本发明为多功能相机，主要包括机身1，所述的机身1由前盖2和后盖3连接组成，所述的前盖2正面设有取景器4和镜头安装座5，所述的后盖3设有相纸腔6、锁键7及指示灯20，相纸腔6可用于存放相纸，打开相纸腔6的方式是按紧锁键7同时把后盖3轻轻往右方拉开即可；所述的镜头安装座5正面设有广角镜头8和闪光灯21，所述的广角镜头8为27mm镜头；镜头安装座5顶部设有光圈切换键16、快门键14及快门线孔19，镜头安装座5底部设有无限时曝光键17和闪光模式开关键15，无限时间曝光解决了在黄昏和夜间环境拍摄的问题；镜头安装座侧面设有重叠曝光键，重叠曝光解决了不同时间、地点的影像结合问题。

所述的机身1内部设有与PCB控制主板12连接的电源模块11，及与电源模块11连接的电动马达13，所述的电动马达13与快门键14连接，所述的光圈切换键16、快门键14、无限曝光键17、重叠曝光键18、闪光模式开关键15、指示灯20及闪光灯21与PCB控制主板12连接；机身1内部还设有计数机构22，计数机构22与电动马达13、指示灯20连接，所述的指示灯20在计数机构22的作用下可显示有照片张数，且指示灯20显示绿灯为通电状态可正常使用，指示灯20显示红灯为闪光灯充电状态。

所述的光圈切换键16至少包括F/8、F/11、F/22、F/32光圈档位，多种光圈设计，使得拍摄空间更广阔。

所述的闪光模式开关键15调节档位有电源开关、闪光灯自动/手动开关；闪光模式开关键15移动到电源开关位置进行相机开启或关闭，移动到闪光灯自动/手动开关位置开启或关闭闪光灯21，并设置自动/手动模式。

所述的前盖2侧面设有相片弹出窗9，按下快门键14即可拍照，且照片随即通过设于前盖2侧面的相片弹出窗弹9出。

使用时注意的是，关于相纸安装，首先把相机背后的后盖3打开，打开方式为把锁键7往里面按紧同时把后盖3轻轻往右方拉开；然后往相纸腔6内放相纸，放完相纸后轻轻把后盖3锁上。

当然，以上图示仅为本发明较佳实施方式，并非以此限定本发明的使用范围，故，凡是在本发明原理上做等效改变均应包含在本发明的保护范围内。
