一种摄像头的制作方法

本实用新型涉及安保监控，尤其涉及一种摄像头。

背景技术：

在安保监控领域，目前所采用的光学监控手段有两种：第一种是通过一个视场角比较小（小于80度）的镜头，后面配接一个图像传感器（CCD），进行图像记录，为了能够全面记录四周的图像，需要将镜头安置在一个旋转的平台上，通过平台的旋转，拍摄下四周的图像，由于是旋转式，必然会存在某个时间段CCD无法记录摄像头背向的信号，等到摄像头转过一周时（一般大于5秒），一些突变信号已经消失，这在道路监控方面是不允许的。第二种是通过多个广角CCD相机，让多个广角CCD相机围绕中心均匀放置在周边，而这些CCD相机同时录像，以实现全景信号的记录，多个广角CCD相机会导致设备成本过高。

技术实现要素：

本实用新型要解决的技术问题是提供一种不会存在监控盲角的摄像头。

为了解决上述技术问题，本实用新型采用的技术方案是一种摄像头，包括壳体和安装在壳体中的光学器件，所述的光学器件包括同轴安装的球面反光镜、第二反光镜、广角镜头和图像传感器，球面反光镜为凸面镜，球面反光镜的轴线部位包括通孔，第二反光镜布置在球面反光镜的对面；射向球面反光镜的光线，反射到第二反光镜，第二反光镜反射的光线穿过所述的通孔，经过广角镜头射向图像传感器。

以上所述的摄像头，第二反光镜是平面反光镜。

以上所述的摄像头，壳体包括上盖、下盖和透明的筒形罩壳，第二反光镜固定在上盖中，球面反光镜位于下盖上方，广角镜头和图像传感器安装在下盖中。

以上所述的摄像头，上盖包括锥台，锥台伸入到罩壳中；锥台的小端朝下，锥台包括内孔，第二反光镜固定在锥台的内孔中。

以上所述的摄像头，球面反光镜为薄壁壳体，包括内腔，球面反光镜安装在下盖的顶部；下盖中央包括突台，突台伸入到球面反光镜的内腔中，广角镜头安装在突台的内孔中；图像传感器安装在突台的内孔的底部。

以上所述的摄像头，所述的光学器件包括透光镜，透光镜安装在突台的内孔中，位于广角镜头与图像传感器之间。

以上所述的摄像头，所述的光学器件包括环形的反射膜，反射膜布置在锥台的内孔中位于第二反光镜的下方。

以上所述的摄像头，包括水平仪，水平仪安装在上盖的中轴上，位于上盖的顶面。

本实用新型采用一个广角镜头和两副反光镜实现了水平360度全景成像，结构简单，不存在监控盲角。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型实施例摄像头的立体图。

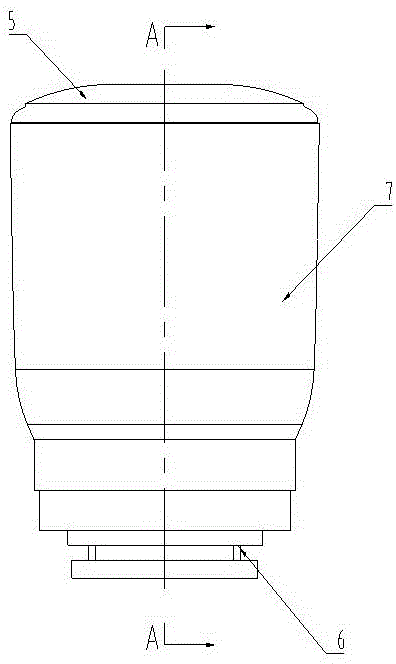

图2是本实用新型实施例摄像头的主视图。

图3是图2中的A向剖视图。

图4是本实用新型实施例摄像头的光路示意图。

图5是本实用新型实施例摄像头的分解图。

具体实施方式

本实用新型实施例摄像头的结构和原理如图1至图5所示，包括壳体100和安装在壳体100中的光学器件。

壳体100中的光学器件包括同轴安装的球面反光镜1、环形反射膜9、平面反光镜2、广角镜头3、透光镜8和CCD图像传感器4，球面反光镜1是凸面镜，球面反光镜1的中轴上有一个通孔101，平面反光镜2布置在球面反光镜1的对面。射向球面反光镜1的光线，反射到平面反光镜2，平面反光镜2反射的光线穿过球面反光镜1中央的通孔101，经过广角镜头3射向CCD图像传感器4。

壳体100包括上盖5、下盖6和透明的筒形罩壳7，上盖5固定在罩壳7的顶部，下盖6固定在罩壳7的底部。平面反光镜2固定在上盖5中，球面反光镜1位于下盖6上方，广角镜头3和CCD图像传感器4安装在下盖6中。

上盖5有一个锥台501，锥台501的小端朝下，伸入到罩壳7的内孔中，锥台501的中心有一个内孔，平面反光镜2固定在锥台501的内孔中。反射膜9也布置在锥台501的内孔中，位于平面反光镜2的下方。

球面反光镜1为薄壁壳体，后部有一个内腔102，球面反光镜1安装在下盖6的顶部。下盖6的中央有一个突台601，突台601伸入到球面反光镜1的内腔102中，广角镜头3安装在突台601的内孔602中。CCD图像传感器4安装在下盖内孔602的底部。透光镜8安装在内孔602中，位于广角镜头3与CCD图像传感器4之间。

上盖5中安装了一个水平仪10，水平仪10安装在上盖5的中轴上，位于上盖5的顶面上。

本实用新型以上实施例采用了一个广角镜头和两副反光镜实现水平360度全景成像，结构简单，不会存在监控盲角。
