四片式激光照明镜头的制作方法

本实用新型涉及光学装置，尤其是涉及一种体积小、变焦倍数大及在全焦段能均匀照明的四片式激光照明镜头。

背景技术：

传统的变焦镜头一般采用将多组镜片可滑动的设置在组合镜筒内，通过旋转镜筒实现变焦功能，所以元件较多且结构复杂，由于镜头较大，难以实现变焦镜头的小型化。同时市场上的成像镜头很多，专业用于照明的镜头很少，用于红外补光的镜头更少。

技术实现要素：

为解决上述问题，本实用新型目的在于提供一种体积小、变焦倍数大及在全焦段能均匀照明的四片式激光照明镜头。

本实用新型通过以下技术措施实现的，一种四片式激光照明镜头，包括从激光器发光头依光射方向依次同轴设置的第一凹透镜、变焦透镜组和第二凹透镜；激光首先通过第一凹透镜来扩大其发散角度、增大焦距变化范围及缩小变焦透镜组的变焦行程，再通过变焦透镜组进行变焦并使出射光斑均匀化，最后通过第二凹透镜扩大光线的发散角和增大变焦范围；所述变焦透镜组由平行设置的二块凸透镜组成。

作为一种优选方式，所述激光器为红外激光器。

作为一种优选方式，所述变焦透镜组同轴设置在第一凹透镜和第二凹透镜之间且在轴线上可调。

作为一种优选方式，所述红外激光器为VCSEL点阵型激光器。

作为一种优选方式，所述VCSEL点阵型激光器中的VCSEL点阵为有机VCSEL点阵型。

作为一种优选方式，所述VCSEL点阵型激光器中的VCSEL点阵为光学泵浦。

本实用新型通过四片透镜，实现较大的变焦倍数，本实用新型通过调节变焦透镜组与第一凹透镜之间的距离以及变焦透镜组与第二凹透镜之间的距离来迅速切换远光和近光。具有散光能力的第一凹透镜用于扩大光线的发散角度、增大焦距变化范围及缩小变焦透镜组的变焦行程；利用二全块凸透镜组成的变焦透镜组通过导杆沿直线方向实现光学变焦，在保证变焦范围的同时可以保持最终的出射光斑的均匀性；第二凹透镜能进一步扩大光线发散角和增大变焦范围。

附图说明

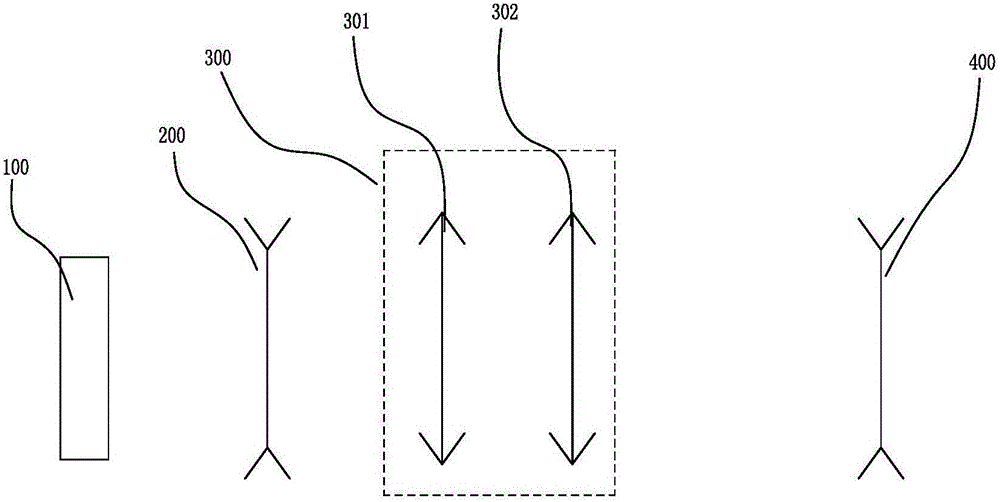

图1为本实用新型实施例远光的结构示意图。

图2为本实用新型实施例近光的结构示意图。

具体实施方式

下面结合实施例并对照附图对本实用新型作进一步详细说明。

本实施例的一种四片式激光照明镜头，请参考附图1和图2，包括从激光器100发光头依光射方向依次同轴设置的第一凹透镜200、变焦透镜组300和第二凹透镜400；激光器100上发出的激光首先通过第一凹透镜200来扩大其发散角度、增大焦距变化范围及缩小变焦透镜组的变焦行程，再通过变焦透镜组300进行变焦并使出射光斑均匀化，最后通过第二凹透400镜扩大光线的发散角和增大变焦范围；所述变焦透镜组由平行设置的二块凸透镜301、302组成。

本激光照明镜头通过四片透镜，实现较大的变焦倍数，本激光照明镜头通过调节变焦透镜组300与第一凹透镜200之间的距离以及变焦透镜组300与第二凹透镜400之间的距离来迅速切换远光和近光。具有散光能力的第一凹透镜200用于扩大光线的发散角度、增大焦距变化范围及缩小变焦透镜组300的变焦行程；利用二全块凸透镜301、302组成的变焦透镜组通过导杆沿直线方向实现光学变焦，在保证变焦范围的同时可以保持最终的出射光斑的均匀性；第二凹透镜400能进一步扩大光线发散角和增大变焦范围。

在一四片式激光照明镜头的实施例，请参考附图1和图2，在前面技术方案的基础上具体还可以是，变焦透镜组300同轴设置在第一凹透镜200和第二凹透镜300之间且在轴线上可调。

在一四片式激光照明镜头的实施例，请参考附图1和图2，在前面技术方案的基础上具体还可以是，激光器100为红外激光器，红外激光器为VCSEL点阵型激光器。VCSEL，全名为垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser)，以砷化镓半导体材料为基础研制，有别于LED(发光二极管)和LD(Laser Diode，激光二极管)等其他光源，具有体积小、圆形输出光斑、单纵模输出、阈值电流小、价格低廉、易集成为大面积阵列等优点，广泛应用与光通信、光互连、光存储等领域。

在一四片式激光照明镜头的实施例，在前面技术方案的基础上具体还可以是，VCSEL点阵型激光器中的VCSEL点阵为有机VCSEL点阵型。

在一四片式激光照明镜头的实施例，在前面技术方案的基础上具体还可以是，VCSEL点阵型激光器中的VCSEL点阵为光学泵浦。

以上是对本实用新型四片式激光照明镜头进行了阐述，用于帮助理解本实用新型，但本实用新型的实施方式并不受上述实施例的限制，任何未背离本实用新型原理下所作的改变、修饰、替代、组合、简化，均应为等效的置 换方式，都包含在本实用新型的保护范围的内。
