一种带有吊环的显微镜的制作方法

本实用新型是一种带有吊环的显微镜，属于科学领域。

背景技术：

用于显微镜(200)的照明装置，具有：第一LED(10)，其申请号：CN201220527333.6，提供具有第一强度谱(K1)的光，该第一强度谱(K1)具有至少两个强度最大值以及位于所述强度最大值之间的强度最小值；以及至少一个附加LED(20)，其提供的光分别具有附加强度谱(K2)，每个附加强度谱(K2)在所述第一强度谱(K1)的强度最小值区域具有强度最大值；以及将所述第一LED(10)的光和所述至少一个附加LED(20)的光合并的器件(30)，通过所述器件(30)可产生由具有所述第一强度谱的光和具有每个所述附加强度谱的光构成的组合的强度谱(K3)的照明光，但机台内没设有吊环，大大减少了机台的方便性和实用性，机台的把手还没设有防滑条纹，大大减少了机台的安全性。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种带有吊环的显微镜，以解决机台内没设有吊环，大大减少了机台的方便性和实用性，机台的把手还没设有防滑条纹，大大减少了机台的安全性。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种带有吊环的显微镜，其结构包括广角目镜、吊环、旋转基座、基座水平旋钮、物镜转换轮、物镜、镜身、把手、LED灯、移动卡尺、金属载物台、滤色盘、粗细调焦钮、光源调节钮、灯口、底盘、橡胶脚垫，所述旋转基座上固定设有广角目镜，所述旋转基座上固定设有吊环，所述旋转基座上固定设有基座水平旋钮，所述旋转基座上固定设有物镜转换轮，所述物镜转换轮上固定设有物镜，所述镜身上固定设有把手，所述镜身上固定设有LED灯，所述镜身上固定设有金属载物台，所述金属载物台上固定设有移动卡尺，所述金属载物台上固定设有滤色盘，所述镜身上固定设有粗细调焦钮，所述镜身上固定设有光源调节钮，所述光源调节钮上固定设有灯口，所述底盘上固定设有橡胶脚垫，所述吊环内包括有螺帽、垫片、螺母、螺杆，所述螺帽与螺杆固定连接，螺杆上固定设有垫片，螺杆上固定设有螺母。

进一步地，所述移动卡尺内包括有角度固定杆、第一刻度表、固定杆、第一旋钮、尺身、第二旋钮、第二刻度表。

进一步地，所述尺身上固定设有角度固定杆，尺身上固定设有第一刻度表，尺身上固定设有固定杆，尺身上固定设有第一旋钮，尺身上固定设有第二旋钮，尺身上固定设有第二刻度表。

进一步地，所述把手上固定设有防滑条纹。

本实用新型的有益效果。

本实用新型新添加一种吊环，大大增加了机台的方便性，大大提高了机台的工作效率，本实用新型在把手上面添加了防滑条纹，大大增加了机台的安全性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种带有吊环的显微镜的结构示意图；

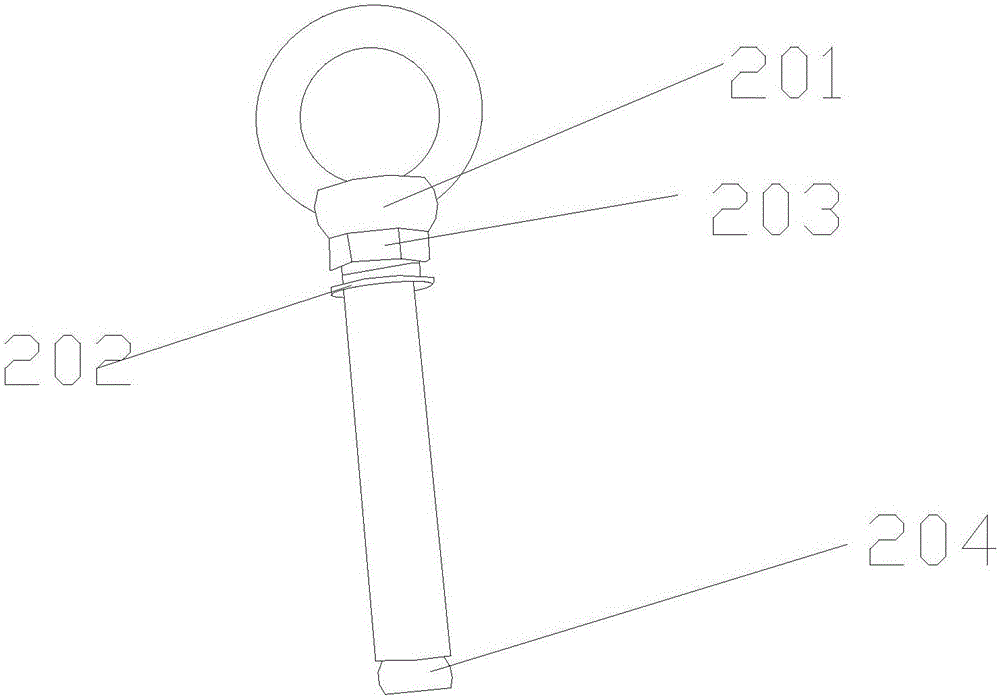

图2为本实用新型一种吊环的结构示意图；

图3为本实用新型一种移动卡尺的结构示意图。

图中：1-广角目镜、2-吊环、3-旋转基座、4-基座水平旋钮、5-物镜转换轮、6-物镜、7-镜身、8-把手、9-LED灯、10-移动卡尺、11-金属载物台、12-滤色盘、13-粗细调焦钮、14-光源调节钮、15-灯口、16-底盘、17-橡胶脚垫、201-螺帽、202-垫片、203-螺母、204-螺杆、1001-角度固定杆、1002-第一刻度表、1003-固定杆、1004-第一旋钮、1005-尺身、1006-第二旋钮、1007-第二刻度表。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

2、请参阅图1、图2与图3，本实用新型提供一种技术方案：一种带有吊环的显微镜，其结构包括广角目镜1、吊环2、旋转基座3、基座水平旋钮4、物镜转换轮5、物镜6、镜身7、把手8、LED灯9、移动卡尺10、金属载物台11、滤色盘12、粗细调焦钮13、光源调节钮14、灯口15、底盘16、橡胶脚垫17，所述旋转基座3上固定设有广角目镜1，所述旋转基座3上固定设有吊环2，所述旋转基座3上固定设有基座水平旋钮4，所述旋转基座3上固定设有物镜转换轮5，所述物镜转换轮5上固定设有物镜6，所述镜身7上固定设有把手8，所述镜身7上固定设有LED灯9，所述镜身7上固定设有金属载物台11，所述金属载物台11上固定设有移动卡尺10，所述金属载物台11上固定设有滤色盘12，所述镜身7上固定设有粗细调焦钮13，所述镜身7上固定设有光源调节钮14，所述光源调节钮14上固定设有灯口15，所述底盘16上固定设有橡胶脚垫17，所述吊环2内包括有螺帽201、垫片202、螺母203、螺杆204，所述螺帽201与螺杆204固定连接，螺杆204上固定设有垫片202，螺杆204上固定设有螺母203，所述移动卡尺10内包括有角度固定杆1001、第一刻度表1002、固定杆1003、第一旋钮1004、尺身1005、第二旋钮1006、第二刻度表1007，所述尺身1005上固定设有角度固定杆1001，尺身1005上固定设有第一刻度表1002，尺身1005上固定设有固定杆1003，尺身1005上固定设有第一旋钮1004，尺身1005上固定设有第二旋钮1006，尺身1005上固定设有第二刻度表1007，所述把手8上固定设有防滑条纹。

在进行使用时，首先把物体放在载物台11上面，然后移动卡尺10夹住，然后眼睛对准广角目镜1，一只手操作粗细调节轮13，另一只手操作物镜转换轮5，就可以了。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
