一种提高钢梁焊接精度的固定装置的制作方法

本实用新型涉及焊接领域，具体涉及一种提高钢梁焊接精度的固定装置。

背景技术：

钢结构工程施工过程中，在对钢梁对接接头进行焊接之前，需要将两个钢梁端部对齐。而大部分时候，钢梁是架设在空中的，仅靠人工来操作，十分不方便，也很难达到精度的要求。

技术实现要素：

为解决背景技术提到的问题，本实用新型提出如下技术方案：

一种提高钢梁焊接精度的固定装置，包括分别设在需要焊接的两段钢梁的端部且跟钢梁形状匹配的两个固定件，两个固定件之间设有若干连杆，所述的连杆跟固定件底面齐平，所述的连杆在两段钢梁连接处呈“U”形弯曲。

进一步的，所述的固定件可拆卸成两部分，上述的两部分通过螺丝连接。

进一步的，所述的连杆可沿自身的中轴线旋转。

使用时只需将两个固定件分别安装在钢梁的两端，在连接杆的限制下，两个钢梁能保持齐平。由于连接处的连接杆设计成了弯曲状，且能够旋转，也最大程度的减少了其对焊接作业的影响。

本实用新型结构简单，具有成本低廉，使用方便的优点，在保证焊接效率的同时提高了焊接质量。

附图说明：

图1为本实用新型的工作结构示意图；

图2位本实用新型结构示意图。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面对本实用新型作进一步说明：

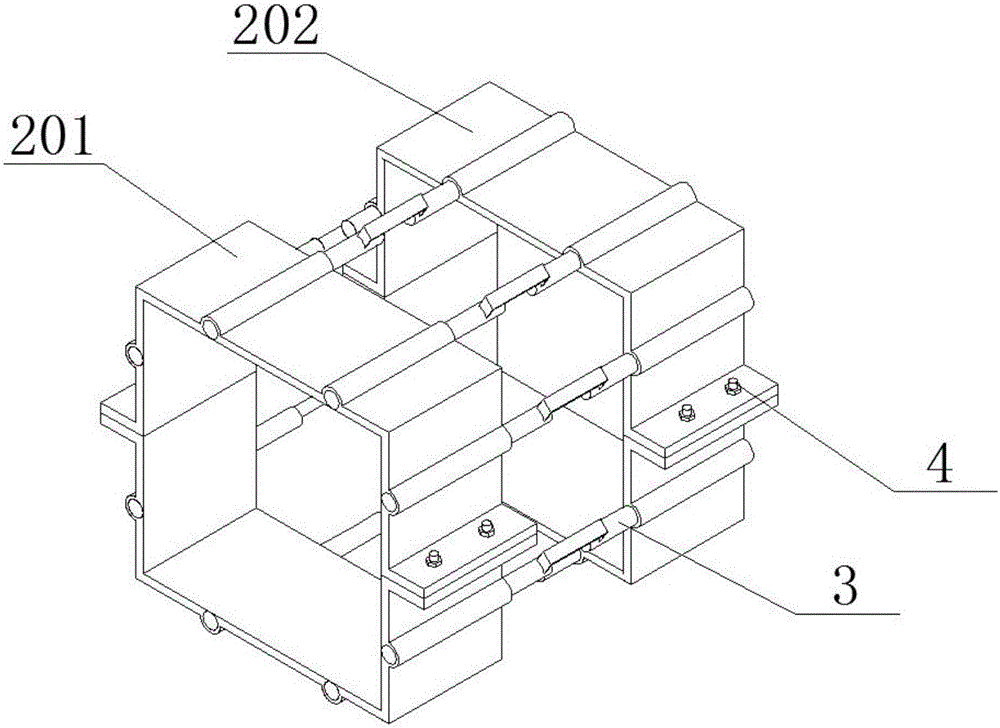

图1-2所示，一种提高钢梁焊接精度的固定装置，包括分别设在需要焊接的两段钢梁101、102的端部且跟钢梁101、102形状匹配的两个固定件201、202，两个固定件201、202之间设有若干连杆3，所述的连杆3跟固定件201、202底面齐平，所述的连杆3在两段钢梁101、102连接处呈“U”形弯曲。

进一步的，所述的固定件201、202可拆卸成两部分，上述的两部分通过螺丝4连接。

进一步的，所述的连杆3可沿自身的中轴线旋转。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
