光伏焊带矫正装置及光伏焊带送料装置的制作方法

本实用新型涉及一种光伏焊带焊接设备，具体涉及一种光伏焊带矫正装置及光伏焊带送料装置。

背景技术：

在光伏焊带与电池片的焊接过程中，从自动串焊机上将焊带放出后经常会出现焊带弯曲和偏移的问题，主要表现为焊带的扭曲和镰刀弯现象。这样在流水线上加工成电池片时，就会出现焊带与栅线不平行的现象，严重影响着电池片的整体良品率。

为了克服这种扭曲和镰刀弯现象，目前主要是采用人工检测的方式，或者采用机器检测的方式，在放料的同时对其上的扭曲和镰刀弯进行检测，如果发现就停止放料，对其进行调整后再继续放料。目前的这种方式，主要缺点在于时而需要停机进行调整，且检测成本也较高。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种可以安装于自动串焊机上，在送料同时同步解决焊带扭曲及镰刀弯现象的光伏焊带矫正装置及光伏焊带送料装置，此装置可以有效降低电池片上焊带的偏移(露白)比例。

为了达到上述目的，本实用新型的技术方案如下：

光伏焊带矫正装置，其包括：

第一安装架；

若干个第二安装架，其排列且成间隙地固定安装于第一安装架上，第二安装架同时还垂直于第一安装架进行安装，若干个第二安装架的同侧面上分别设置有多个辊体，多个辊体中分为上辊体组和下辊体组，上辊体组和下辊体组之间具有供光伏焊带通过的间隙。

本实用新型所提供的光伏焊带矫正装置，主要设置了第一安装架和若干个第二安装架，若干个第二安装架排列且成间隙地固定安装于第一安装架上，第二安装架同时还垂直于第一安装架进行安装，若干个第二安装架的同侧面上分别设置有多个辊体，多个辊体中分为上辊体组和下辊体组，上辊体组和下辊体组之间具有供光伏焊带通过的间；通过第二安装架上辊体的作用，使得焊带在经过上辊体组和下辊体组之间的间隙时，可以通过与辊体外壁的接触使得扭曲和镰刀弯逐步被调整掉，这样就无需进行检测和停机调整，从而可以有效地提高整体的工作效率，相较于检测的手段也可以降低成本。同时，若干个第二安装架之间彼此独立，辊体也可以降低与焊带的摩擦力，更有利于对扭曲和镰刀弯的调整。

在上述技术方案的基础上，本实用新型还可以作如下改进：

作为优选的方案，上述的第一安装架为板体。

采用上述优选的方案，能够以较优的方式实现第一安装架的安装。

作为优选的方案，上述的第一安装架上开设有多个腰形孔。

采用上述优选的方案，可以便于第一安装架与其他部件的安装连接。

作为优选的方案，上述的第二安装架为板体，其卡接于第一安装架上。

采用上述优选的方案，能够以较优的方式实现第一安装架的安装。

作为优选的方案，上述的第二安装架内开设有矩形孔，矩形孔的下方设有下辊体组，矩形孔内安装有活动板，活动板的顶部设置有调节螺杆，其穿入活动板的顶部并连接活动板，活动板上设有上辊体组。

采用上述优选的方案，可以实现上辊体组和下辊体组之间间距的快速调整，以适应不同厚度的焊带。

光伏焊带送料装置，包括送料部，其还包括如上所述光伏焊带矫正装置。

由于采用了本实用新型的光伏焊带矫正装置，因此本光伏焊带送料装置也具有相同的有益效果，在此不再赘述。

附图说明

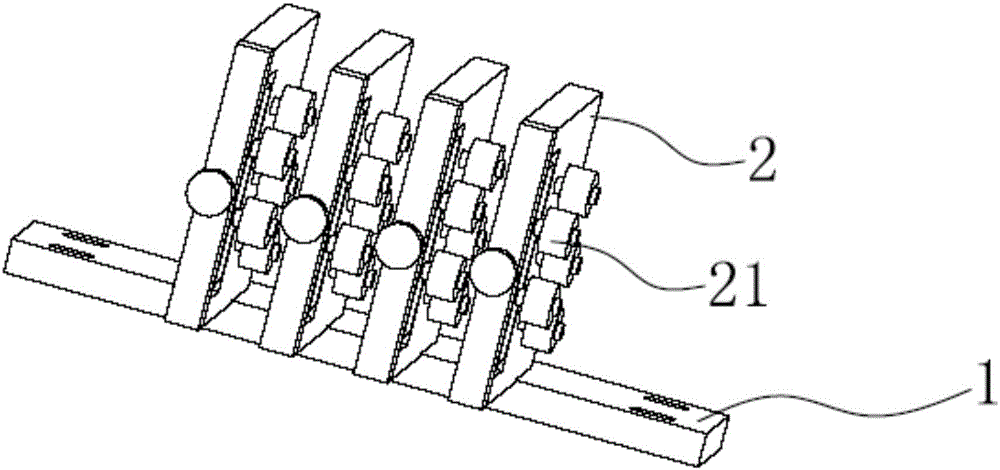

图1为本实用新型的光伏焊带矫正装置在一角度下的结构示意图。

图2为本实用新型的光伏焊带矫正装置在另一角度下的结构示意图。

其中，1.第一安装架 11.腰形孔 2.第二安装架 21.辊体 22.上辊体组 23.下辊体组 24.间隙 25.矩形孔 26.活动板 27.调节螺杆。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

为了达到本实用新型的目的，如图1-2所示，在本实用新型的光伏焊带矫正装置的其中一些实施方式中，其包括：第一安装架1；若干个第二安装架2，其排列且成间隙地固定安装于第一安装架1上，第二安装架2同时还垂直于第一安装架1进行安装，若干个第二安装架2的同侧面上分别设置有多个辊体21，多个辊体21中分为上辊体组22和下辊体组23，上辊体组22和下辊体组23之间具有供光伏焊带通过的间隙24。

本实施例所提供的光伏焊带矫正装置，主要设置了第一安装架和若干个第二安装架，若干个第二安装架排列且成间隙地固定安装于第一安装架上，第二安装架同时还垂直于第一安装架进行安装，若干个第二安装架的同侧面上分别设置有多个辊体，多个辊体中分为上辊体组和下辊体组，上辊体组和下辊体组之间具有供光伏焊带通过的间隙；通过第二安装架上辊体的作用，使得焊带在经过上辊体组和下辊体组之间的间隙时，可以通过与辊体外壁的接触使得扭曲和镰刀弯逐步被调整掉，这样就无需进行检测和停机调整，从而可以有效地提高整体的工作效率，相较于检测的手段也可以降低成本。同时，若干个第二安装架之间彼此独立，辊体也可以降低与焊带的摩擦力，更有利于对扭曲和镰刀弯的调整。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型的光伏焊带矫正装置的另一些实施方式中，在上述内容的基础上，上述的第一安装架1为板体。采用该实施方式的方案，能够以较优的方式实现第一安装架的安装。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型的光伏焊带矫正装置的另一些实施方式中，在上述内容的基础上，上述的第一安装架1上开设有多个腰形孔11。采用该实施方式的方案，可以便于第一安装架与其他部件的安装连接。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型的光伏焊带矫正装置的另一些实施方式中，在上述内容的基础上，上述的第二安装架2为板体，其卡接于第一安装架1上。采用该实施方式的方案，能够以较优的方式实现第一安装架的安装。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型的光伏焊带矫正装置的另一些实施方式中，在上述内容的基础上，上述的第二安装架2内开设有矩形孔25，矩形孔25的下方设有下辊体组23，矩形孔25内安装有活动板26，活动板26的顶部设置有调节螺杆27，其穿入活动板26的顶部并连接活动板26，活动板26上设有上辊体组22。采用该实施方式的方案，可以实现上辊体组和下辊体组之间间距的快速调整，以适应不同厚度的焊带。

为了达到本实用新型的目的，在本实用新型的光伏焊带送料装置的其中一些实施方式中，包括送料部，其还包括如上所述光伏焊带矫正装置，在此未示出。由于采用了本实施例的光伏焊带矫正装置，因此本光伏焊带送料装置也具有相同的有益效果，在此不再赘述。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
