一种汽车管件冲弧机的制作方法

本发明涉及汽车配件技术领域，具体为一种汽车管件冲弧机。

背景技术：

随着人们生活水平的提高，人们对汽车的消费也越来越多，汽车配件的这个市场变得也越来越大。近些年来汽车配件制造厂也在飞速的发展，随着汽车配件加工市场竞争的日趋激烈，环保理念的深入人心，以及技术的不断升级和应用，在汽车配件生产加工过程中，往往需要将各种连接钢管的端头冲出弧形口，以使形成的冲切面便于与其他钢管进行焊接固定，在焊接之前，通常采用冲弧机来完成对钢管的断面的弧口成形加工，现有冲弧机操作步骤繁琐，工作人员的劳动强度大，工作效率低，不能满足用户需求，不利于推广。

技术实现要素：

本发明的目的在于提供一种汽车管件冲弧机，具备操作简单，工作效率高的优点，解决了现有冲弧机操作步骤繁琐，工作人员的劳动强度大，工作效率低，不能满足用户需求，不利于推广的问题。

为实现上述目的，本发明提供如下技术方案：一种汽车管件冲弧机，包括底座，所述底座的顶部固定连接有相对称的第一支撑杆和第二支撑杆，所述第一支撑杆的外表面固定连接有支撑板，所述支撑板的顶部固定连接有电机，所述电机的输出端固定连接有折杆，所述折杆的一端贯穿第一支撑杆并延伸至第一支撑杆的外部，所述第二支撑杆的外表面固定连接有第一轴承，所述折杆远离第一支撑杆的一端与第一轴承的内壁固定连接，所述折杆的外表面套设有第二轴承，所述第二轴承的外表面固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有冲弧刀，所述第一支撑杆和第二支撑杆相对的一侧面均固定连接有连接杆，两个连接杆远离第一支撑杆和第二支撑杆均固定连接有护板，所述护板的外部设置有转动杆，所述转动杆的一端贯穿护板并延伸至护板的外部，所述转动杆远离护板的一端设置有卡板，所述卡板靠近护板的一侧面固定连接有第三轴承，所述转动杆的外表面与第三轴承的内壁固定连接。

优选的，所述卡板的外表面固定连接有橡胶垫。

优选的，所述底座的底部镶嵌有增重板，所述增重板的底部固定连接有软质垫。

优选的，所述转动杆的外表面开设有螺纹，所述转动杆贯穿护板的一端设置有螺环，且转动杆的外表面与螺环的内壁螺纹连接，所述螺环的外表面与护板固定连接。

优选的，所述折杆贯穿第一支撑杆处设置有第四轴承，所述第四轴承的内壁与折杆的外表面固定连接，所述第四轴承的外表面与第一支撑杆固定连接。

优选的，所述转动杆外表面开设的螺纹为细牙螺纹。

与现有技术相比，本发明的有益效果为：本发明通过第一支撑杆和第二支撑杆之间有相对称的护板，且护板一侧设置有卡板，通过旋转转动杆实现卡板夹持管件的目的，再由电机输出端固定连接的折杆，折杆的外表面套设有第二轴承，第二轴承的外表面固定连接有电动伸缩杆，电动伸缩杆的底部固定连接有冲弧刀，由电机的作业，能够实现冲弧刀的升级，使其整体实现快速的作业，减少工作人员的参与，降低工作人员的劳动强度，提高工作效率，能满足用户需求，利于推广。

附图说明

图1为本发明结构正视图；

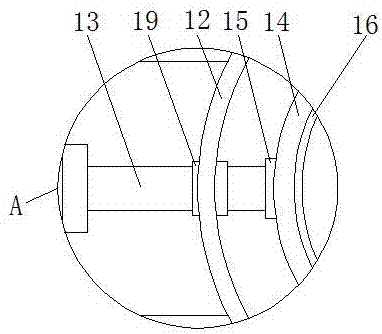

图2为本发明图1中a处的放大图。

图中：1底座、2第一支撑杆、3第二支撑杆、4支撑板、5电机、6折杆、7第一轴承、8第二轴承、9电动伸缩杆、10冲弧刀、11连接杆、12护板、13转动杆、14卡板、15第三轴承、16橡胶垫、17增重板、18软质垫、19螺环、20第四轴承。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种汽车管件冲弧机，包括底座1，底座1的底部镶嵌有增重板17，增重板17的底部固定连接有软质垫18，增加整体放置的稳定性，并且通过软质垫1减缓整体作业产生的震动幅度，底座1的顶部固定连接有相对称的第一支撑杆2和第二支撑杆3，第一支撑杆2的外表面固定连接有支撑板4，支撑板4的顶部固定连接有电机5，电机5的输出端固定连接有折杆6，折杆6贯穿第一支撑杆2处设置有第四轴承20，第四轴承20的内壁与折杆6的外表面固定连接，第四轴承20的外表面与第一支撑杆2固定连接，确保电机5能够带动折杆6转动，确保整体能够完成有效的作业，折杆6的一端贯穿第一支撑杆2并延伸至第一支撑杆2的外部，第二支撑杆3的外表面固定连接有第一轴承7，折杆6远离第一支撑杆2的一端与第一轴承7的内壁固定连接，折杆6的外表面套设有第二轴承8，第二轴承8的外表面固定连接有电动伸缩杆9，电动伸缩杆9的底部固定连接有冲弧刀10，第一支撑杆2和第二支撑杆3相对的一侧面均固定连接有连接杆11，两个连接杆11远离第一支撑杆2和第二支撑杆3均固定连接有护板12，护板12的外部设置有转动杆13，转动杆13的外表面开设有螺纹，转动杆13贯穿护板12的一端设置有螺环19，且转动杆13的外表面与螺环19的内壁螺纹连接，螺环19的外表面与护板12固定连接，通过旋转转动杆13并且使护板12完成夹持管件后，能够起到固定转动杆13的作用，转动杆13的一端贯穿护板12并延伸至护板12的外部，转动杆13外表面开设的螺纹为细牙螺纹，提高转动杆与螺环19之间螺纹连接的稳定性，提高整体的夹持效果，转动杆13远离护板12的一端设置有卡板14，卡板14的外表面固定连接有橡胶垫16，提高整体夹持管件作业的稳定性，卡板14靠近护板12的一侧面固定连接有第三轴承15，转动杆13的外表面与第三轴承15的内壁固定连接。

综上所述：该汽车管件冲弧机，通过第一支撑杆2和第二支撑杆3之间有相对称的护板12，且护板12一侧设置有卡板14，通过旋转转动杆13实现卡板14夹持管件，再由电机5输出端固定连接的折杆6，折杆6的外表面套设有第二轴承8，第二轴承8的外表面固定连接有电动伸缩杆9，电动伸缩杆9的底部固定连接有冲弧刀10，由电机5的作业，能够实现冲弧刀10的升级，解决了现有冲弧机操作步骤繁琐，工作人员的劳动强度大，工作效率低，不能满足用户需求，不利于推广的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种汽车管件冲弧机，包括底座，底座的顶部固定连接有相对称的第一支撑杆和第二支撑杆，第一支撑杆的外表面固定连接有支撑板，支撑板的顶部固定连接有电机，电机的输出端固定连接有折杆，折杆的一端贯穿第一支撑杆并延伸至第一支撑杆的外部，第二支撑杆的外表面固定连接有第一轴承，折杆远离第一支撑杆的一端与第一轴承的内壁固定连接，折杆的外表面套设有第二轴承，第二轴承的外表面固定连接有电动伸缩杆，电动伸缩杆的底部固定连接有冲弧刀。本发明，使其整体实现快速的作业，减少工作人员的参与，降低工作人员的劳动强度，提高工作效率，能满足用户需求，利于推广。

技术研发人员：杨煜海
受保护的技术使用者：杨煜海
技术研发日：2017.05.22
技术公布日：2017.08.15
