一种氩气焊焊丝手持辅助固定推进装置的制作方法

本实用新型涉及氩气焊接技术领域，具体为一种氩气焊焊丝手持辅助固定推进装置。

背景技术：

氩弧焊，是使用氩气作为保护气体的一种焊接技术，又称氩气体保护焊，就是在电弧焊的周围通上氩气保护气体，将空气隔离在焊区之外，防止焊区的氧化，因此可以焊接不锈钢、铁类五金金属，在氩气焊实际操作过程中，焊接时通常使用左手推丝，不便于操作，焊丝与焊枪之间的位置得不到很好的固定，尤其是初学者更难把握，不但降低了焊接效率，还会直接导致焊缝质量不稳定，焊接效果不能保证。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种氩气焊焊丝手持辅助固定推进装置，解决了背景技术中提出的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种氩气焊焊丝手持辅助固定推进装置，包括连接杆和连接架，所述连接杆位于连接架的左侧，所述连接杆的正面固定连接有焊枪联接扣，所述连接架内部的后端通过阻尼转轴铰接有连接环，所述连接环的左侧面与连接杆的右端固定连接，所述连接架的正面固定连接有连接块，所述连接块的中部开设有通孔，所述通孔的内部活动套接有销轴，所述销轴的左右两端分别固定连接有连接板，两个所述连接板的一端固定连接有焊丝导环，所述连接块位于焊丝导环的后侧。

所述通孔内靠近焊丝导环的侧壁上开设有滑槽，所述滑槽的内部滑动连接有滑块，所述销轴上对应滑块的位置开设有插槽，所述滑块远离滑槽的一端插接在插槽内并通过第一弹簧与插槽的内底壁固定连接，所述焊丝导环的内壁上开设有两个凹槽，所述凹槽的内壁上开设有两个相对称的限位槽，所述凹槽的内部设置有限位杆，所述限位杆的两端分别滑动连接在两个限位槽内，所述限位杆的一侧面通过第二弹簧与凹槽的内底壁固定连接，所述凹槽的内部还活动套接有活动块，所述活动块的一侧面与限位杆远离第二弹簧的一侧面固定连接。

优选的，所述活动块远离限位杆的一侧面呈弧形，两个所述凹槽位于同一水平高度。

优选的，所述第一弹簧为预紧弹簧，所述滑块插接入插槽内的长度为插槽深度的两分之一。

优选的，所述滑槽呈半圆弧状，所述滑块位于滑槽的中部，所述焊丝导环与连接架相垂直。

优选的，所述限位槽的长度是凹槽深度的六分之五，所述限位槽的一端与凹槽的内底壁位于同一垂直平面。

优选的，所述连接块靠近焊丝导环的一侧面呈弧形，所述连接块靠近焊丝导环的一侧面与焊丝导环外表面之间的距离是焊丝导环直径的三分之一。

（三）有益效果

本实用新型提供了一种氩气焊焊丝手持辅助固定推进装置，具备以下有益效果：

该氩气焊焊丝手持辅助固定推进装置，通过在连接杆与连接环固定连接，连接环通过阻尼转轴与连接架活动连接，连接杆能够相对连接架转动，调节焊枪联接扣与焊丝导环的位置，销轴通过连接板与焊丝导环固定连接，使焊丝导环能够绕连接块转动，能够调节焊丝导环与焊枪联接扣之间的角度，使用方便，在焊接过程中便于对焊枪和焊丝的位置进行定位，焊丝跟随焊枪动作，可以轻松的实现有效走丝，保证焊接质量，焊接效率高，解决了背景技术中提到的问题。

附图说明

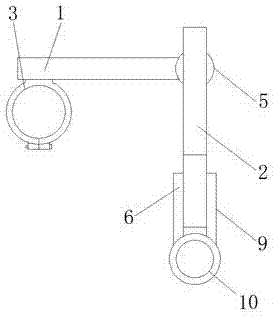

图1为本实用新型结构正视图；

图2为本实用新型结构俯视图；

图3为本实用新型图1中A-A截面图；

图4为本实用新型图3中A处的放大图；

图5为本实用新型图3中B处的放大图。

图中：1连接杆、2连接架、3焊枪联接扣、4阻尼转轴、5连接环、6连接块、7通孔、8销轴、9连接板、10焊丝导环、11滑槽、12滑块、13插槽、14第一弹簧、15凹槽、16限位槽、17限位杆、18第二弹簧、19活动块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种氩气焊焊丝手持辅助固定推进装置，包括连接杆1和连接架2，连接杆1位于连接架2的左侧，连接杆1的正面固定连接有焊枪联接扣3，连接架2内部的后端通过阻尼转轴4铰接有连接环5，阻尼转轴4是指能够在任意角度停留的转轴结构，带有一定的阻力，调节连接杆1和连接架2的角度后，两者的位置能够得到固定，连接环5的左侧面与连接杆1的右端固定连接，连接架2的正面固定连接有连接块6，连接块6的中部开设有通孔7，通孔7的内部活动套接有销轴8，销轴8的左右两端分别固定连接有连接板9，两个连接板9的一端固定连接有焊丝导环10，连接块6位于焊丝导环10的后侧，连接块6靠近焊丝导环10的一侧面呈弧形，连接块6靠近焊丝导环10的一侧面与焊丝导环10外表面之间的距离是焊丝导环10直径的三分之一。

通孔7内靠近焊丝导环10的侧壁上开设有滑槽11，滑槽11的内部滑动连接有滑块12，滑槽11呈半圆弧状，滑块12位于滑槽11的中部，焊丝导环10与连接架2相垂直，销轴8上对应滑块12的位置开设有插槽13，滑块12远离滑槽11的一端插接在插槽13内并通过第一弹簧14与插槽13的内底壁固定连接，第一弹簧14为预紧弹簧，预紧弹簧即在弹簧安装时预先压缩或扭转安上，弹簧处于压紧状态，有一定的预紧力，销轴8转动时，第一弹簧14推动滑块12压紧在滑槽11内，能够固定焊丝导环10的转动位置，便于使用者操作，滑块12插接入插槽13内的长度为插槽13深度的两分之一，焊丝导环10的内壁上开设有两个凹槽15，凹槽15的内壁上开设有两个相对称的限位槽16，限位槽16的长度是凹槽15深度的六分之五，限位槽16的一端与凹槽15的内底壁位于同一垂直平面，凹槽15的内部设置有限位杆17，限位杆17的两端分别滑动连接在两个限位槽16内，限位杆17的一侧面通过第二弹簧18与凹槽15的内底壁固定连接，凹槽15的内部还活动套接有活动块19，活动块19远离限位杆17的一侧面呈弧形，两个凹槽15位于同一水平高度，活动块19的一侧面与限位杆17远离第二弹簧18的一侧面固定连接，使焊丝导环10能够适应不同的焊丝规格，通过两个活动块19对焊丝进行夹紧固定，而焊丝可以在两个活动块19之间滑动，便于使用者操作。

使用时，使用者通过焊枪联接扣3将该装置固定在焊枪上，将焊丝穿入焊丝导环10，调节连接杆1与连接架2的角度，调节焊丝导环10与连接块6的角度，使焊丝与焊枪的工作位置的得到固定，进行焊接，焊接过程中从焊丝导环10底部推动焊丝完成走丝。

综上所述，该氩气焊焊丝手持辅助固定推进装置，通过在连接杆1与连接环5固定连接，连接环5通过阻尼转轴4与连接架2活动连接，连接杆1能够相对连接架2转动，调节焊枪联接扣3与焊丝导环10的位置，销轴8通过连接板9与焊丝导环10固定连接，使焊丝导环10能够绕连接块6转动，能够调节焊丝导环10与焊枪联接扣3之间的角度，使用方便，在焊接过程中便于对焊枪和焊丝的位置进行定位，焊丝跟随焊枪动作，可以轻松的实现有效走丝，保证焊接质量，焊接效率高，解决了背景技术中提到的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”，该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
