城市落叶就地处理再利用装置的制作方法

本发明涉及环保领域，具体地说涉及城市落叶就地处理再利用装置。

背景技术：

目前，城市绿化面积越来越大，其中许多树木是落叶型的，在秋天，花园、街道、校区的道路上落满枯黄的树叶。通常，环保部门将树叶清扫收集后焚烧，该方法简单易于实施，但是带来了极大的环境污染问题，影响了空气质量；另一种处理方式则是采用机器设备加工后用于加工饲料，然而现有回收装置大多有结构庞大等缺陷。

技术实现要素：

为解决上述问题，本发明的目的是提供城市落叶就地处理再利用装置，本发明的技术方案为：

城市落叶就地处理再利用装置，其包括进料处、粉碎机构、混合搅拌装置、螺杆压缩装置、电动机和托盘；粉碎机构、混合搅拌装置、螺杆压缩装置和电动机均固定于机架内；进料处设于粉碎机构的进料口处，粉碎机构的出料口连接混合搅拌装置的进料口；混合搅拌装置的出料口通过混合料液箱连接螺杆压缩装置的进料口；螺杆压缩装置的出料口伸出机架外部并连接软管，软管位于托盘的正上方；电动机为粉碎机构、混合搅拌装置、螺杆压缩装置提供动力。

所述进料处设收集板，收集板与粉碎机构的进料口转动连接，连接处设转动轴，收集板一侧的机架上设置闸手，闸手控制收集板收放。

所述混合搅拌装置包括料液池和水箱，水箱中设水泵，水通过进水管加入至料液池，与粉碎的树叶混合；料液池底部设搅拌部，搅拌部含压力感应器。

所述托盘为“凹”形，两侧带有把手，托盘底部及侧面设有若干通孔。

所述“凹”形托盘连通部位为可伸缩结构。

所述螺杆压缩装置的出料口一侧的机架上设有洒水装置。

所述混合料液箱内设混合料液泵。

本装置的使用方法为：树叶经进料处传至粉碎机构，经粉碎的树叶传至混合搅拌装置，加水搅拌；混合浆液经混合料液箱传至螺杆压缩装置；混合浆液经压缩后，从出料口传至托盘上，供树木利用；托盘置于树根根部，托盘放置位置低于地平线。

本发明的有益效果为：操作方便，处理落叶的同时，树木对树叶直接利用，就地解决落叶问题。

附图说明

图1，本发明结构示意图，

图2，本发明托盘结构主视图，

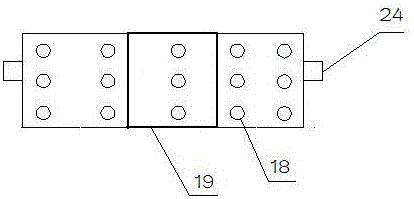

图3，本发明托盘结构俯视图，

图4，本发明托盘结构工作状态俯视示意图，

图中，1、收集板，2、粉碎机构，3、混合搅拌装置，4、螺杆压缩装置，5、电动机，6、托盘，7、机架，8转动轴，9、闸手，10、蓄电池，11、树根，12、料液池，13、水箱，14、水泵，15、进水管，16、搅拌部，17、压力感应器，18、通孔，19、可伸缩结构，20、洒水装置，21、混合料液箱，22、混合料液泵，23、车轮，24、把手，25、软管。

具体实施方式

城市落叶就地处理再利用装置，其包括进料处、粉碎机构2、混合搅拌装置3、螺杆压缩装置4、电动机5和托盘6；粉碎机构2、混合搅拌装置3、螺杆压缩装置4和电动机5均固定于机架7内；进料处设于粉碎机构2的进料口处，粉碎机构2的出料口连接混合搅拌装置3的进料口；混合搅拌装置3的出料口通过混合料液箱21连接螺杆压缩装置4的进料口；螺杆压缩装置4的出料口伸出机架7外部并连接软管25，软管25位于托盘6的正上方；电动机5为粉碎机构2、混合搅拌装置3、螺杆压缩装置4提供动力。电动机5连接蓄电池10。

所述进料处设收集板1，收集板1与粉碎机构2的进料口转动连接，连接处设转动轴8，收集板1一侧的机架7上设置闸手9，闸手9控制收集板1收放。

所述混合搅拌装置3包括料液池12和水箱13，水箱13中设水泵14，水通过进水管15加入至料液池12，与粉碎的树叶混合；料液池12底部设搅拌部16，搅拌部含压力感应器17。树叶或水进入料液池，压力感应器感应到压力后，搅拌部搅拌。

所述托盘6为“凹”形，两侧带有把手24，托盘6底部及侧面设有若干通孔18；“凹”形中央凹陷处卡在树根底部。

所述“凹”形托盘连通部位为可伸缩结构19。可根据树根的直径大小调整托盘。

所述螺杆压缩装置4的出料口一侧的机架上设有洒水装置20。

所述混合料液箱21内设混合料液泵22，将混合均匀的混合液通过管道传输至压缩装置。

本装置的使用方法为：操控闸手9放下收集板1使其接地，树叶扫至收集板1内，收起收集板1；树叶传至粉碎机构2，经粉碎的树叶传至混合搅拌装置3，加水搅拌；混合浆液传至螺杆压缩装置4；将托盘6放置在树根根部，托盘6放置位置低于地平线；混合浆液经压缩后，从出料口的软管25均匀传至托盘6上，供树木利用。

经压缩后的混合浆液可除去少量水分，洒水装置20连接至水箱13，可向放置在托盘6上经压缩后的混合浆液喷洒少量水，防止树叶回弹，减小体积，以压实浆液，最大程度利用落叶。托盘6置于树根处，在满足树根正常生长情况下，在树根周围下设符合托盘大小高度的凹穴，托盘6置于其上，经过螺杆压缩的混合浆液一层一层铺于托盘上，由于通孔18的设置，树根可以汲取浆液的养分，浆液不断渗透至完全吸收，托盘6可回收或继续使用。
