一种旋转式压榨食用油机的制作方法

本实用新型涉及油料榨取设备领域，尤其涉及一种旋转式压榨食用油机

背景技术：

随着人们物质生活水平的提高，在饮食方面一些传统方面的东西渐回归；如：植物油方面菜籽油浓郁香味的追求成为广大消费者一大卖点。预榨-浸出法制取油脂虽然大幅度提高了菜籽油的出油率，但预榨和浸出菜籽油在浓郁香味方面却大幅度下降。为了满足广大消费者需求，目前大部分油脂公司采用预榨后再浸出取油；油籽由喂料锅后经过进料输送机输送至压榨车间，先经过永磁辊筒，吸附其中的铁杂，粉碎后的茶籽通过斗式提升机提升入调质锅调质，经过调制后的油料籽再用斗式提升机提升到分料输送机进行分料；分料螺旋输送机将调质好的茶籽分配至各榨油机料筒，再进行压榨取油。在压榨过程中，由于油料的输送流量不稳，导致要在榨油机组下方设置回料螺旋输送机，使设备成本增加；同时增加了维护费用及能源消耗。

现有技术公开了申请号为：201310143608.5的一种节能型食用油压榨工艺，该压榨机本发明公开了一种节能型食用油压榨工艺，在连续的压榨工序中采用螺旋输送机分料给榨油机组，压榨不完的余料需增加一台螺旋输送机，进行回料压榨。本工艺为：油籽经过进料输送机输送至压榨车间，先通过永磁辊筒，吸附其中的铁杂进入计量器计量；通过斗式提升机输送到粉碎机，粉碎后的油籽通过斗式提升机提升入调质锅调质，调质后的油籽原料用斗式提升机提升到分料刮板输送机进料；分料刮板输送机中间有 层隔板将筒体分成两层，上层进料输送，下层进行分料；当油籽原料从分料刮板输送机分配至各榨油机料筒，油料进入榨油机组压榨取油；多余的油料经溜管进入调质锅进行加温后再输送到榨油机组压榨取油；这样减少一台输送机达到节能的效果。但是该压榨机使用复杂化，占地面积大，实用性低，效率低。

技术实现要素：

针对上述问题，本实用新型提供了一种旋转式压榨食用油机机，解决了现有技术使用复杂化，占地面积大，实用性低，效率低的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种旋转式压榨食用油机，其结构包括喂料输送板、机体、调节压榨器手杆、支架角、运油板、输送板、过滤网、旋转压榨器、旋转榨螺、旋转加热器、自动喂料杆以及自动滚轮、出油口，所述喂料输送板上设有自动喂料杆，所述自动喂料杆连接着旋转加热器，所述旋转加热器连接旋转榨螺，所述旋转榨螺上设有旋转压榨器，所述旋转榨螺连接过滤网，所述过滤网连接着输送板，所述输送板与支架角连接，所述支架角下方设有运油板。

进一步的，所述调节压榨器手杆连接旋转榨螺。

进一步的，所述过滤网下方设有出油口。

进一步的，所述自动滚轮设在运油板两侧。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本使用新型相对与其他厂家设有旋转压榨器以及旋转榨螺，提高了使用效率，还设有调节压榨器手杆，更简单化，以及还设有旋转加热器，功能多用化。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种旋转式压榨食用油机整体示意图；

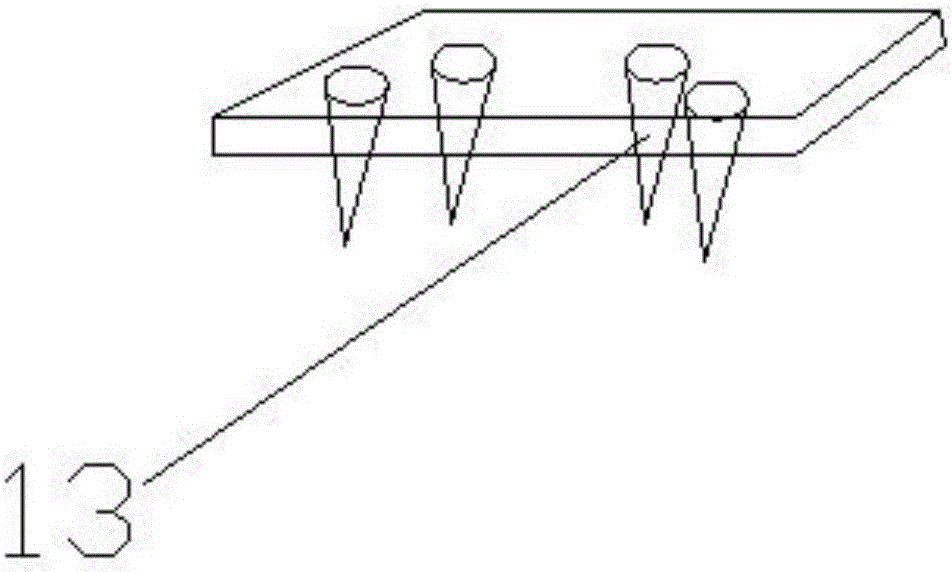

图2为本实用新型一种出油口的示意图；

图3为本实用新型输送板的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2、图3，一种旋转式压榨食用油机，其结构包括喂料输送板1、机体2、调节压榨器手杆3、支架角4、运油板5、输送板6、过滤网7、旋转压榨器8、旋转榨螺9、旋转加热器10、自动喂料杆11以及自动滚轮12、出油口13，所述喂料输送板1上设有自动喂料杆11，所述自动喂料杆11连接着旋转加热器10，所述旋转加热器10连接旋转榨螺9，所述旋转榨螺9上设有旋转压榨器8，所述旋转榨螺9连接过滤网7，所述过滤网7连接着输送板6，所述输送板6与支架角4连接，所述支架角4下方设有运油板5，所述调节压榨器手杆3连接旋转榨螺9，所述过滤网7下方设有出油口13，所述自动滚轮12设在运油板5两侧。本使用新型相对与其他厂家设有旋转压榨器以及旋转榨螺，提高了使用效率，还设有调节压榨器手杆，更简单化，以及还设有旋转加热器，功能多用化。

首先把原料放在喂料输送板1上，输送板会自动把原料传送到旋转旋转加热器10上，旋转加热器10对原料进行加热工作，一边加热一边把原料旋转的传送到旋转榨螺9上，旋转榨螺9和旋转压榨器8之间摩擦，然后旋转榨螺9把原料压榨完后，旋转压榨器8又多其进行压榨工作，保证了每一个原料都得到压榨，然后过滤网7对压榨好的油进行过滤，油里面的渣会被输送板6自动的输送出去，而过滤好的油从出油口13流出，可以拿事先准备好的油桶在出油口13下方接着。然后拉一下运油板5就可以把油运出来。在运行的过程中，如果旋转榨螺9松掉的话，你可以用调节压榨器手杆3进行调节。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
