一种轻型汽车用空滤器支架总成的制作方法

本实用新型涉及一种轻型汽车用空滤器支架总成。

背景技术：

传统的轻型汽车的空滤器是通过专用的支架安装到车架上，其不但占用空间大，同时存在专用支架重量大、体积大、装配复杂的弊端。

技术实现要素：

本实用新型为了克服以上技术的不足，提供了一种结构简单、装配方便、节省空间的轻型汽车用空滤器支架总成。

本实用新型克服其技术问题所采用的技术方案是：

一种轻型汽车用空滤器支架总成，包括：横截面呈U字形且沿纵向设置的支架、设置于支架一侧的连接部、分别通过折弯成型且水平设置于连接部上端及下端的上折弯边和下折弯边、分别设置于支架上下端的的安装孔、设置于上折弯边上的长孔以及设置于下折弯边上的圆孔，所述圆孔上端同轴焊接有螺母，空滤器通过螺纹紧固件固定于安装孔中，所述支架通过螺纹紧固件利用长孔及螺母固定于翼子板支架上。

为了提高强度，上述上折弯边下端与连接部之间焊接固定有筋板。

为了防止干涉，上述支架下端与空滤器上的卡扣相对应处设置有开口槽。

本实用新型的有益效果是：整个支架总成为一体成型件，加工方便，一致性好。由于空滤器通过该支架总成直接与翼子板支架固定，整体外观较好，通用性强，减少了模具开发费用，降低了开发成本。支架为U字形结构，其刚性强且重量轻，节省材料，有效降低了成本。

附图说明

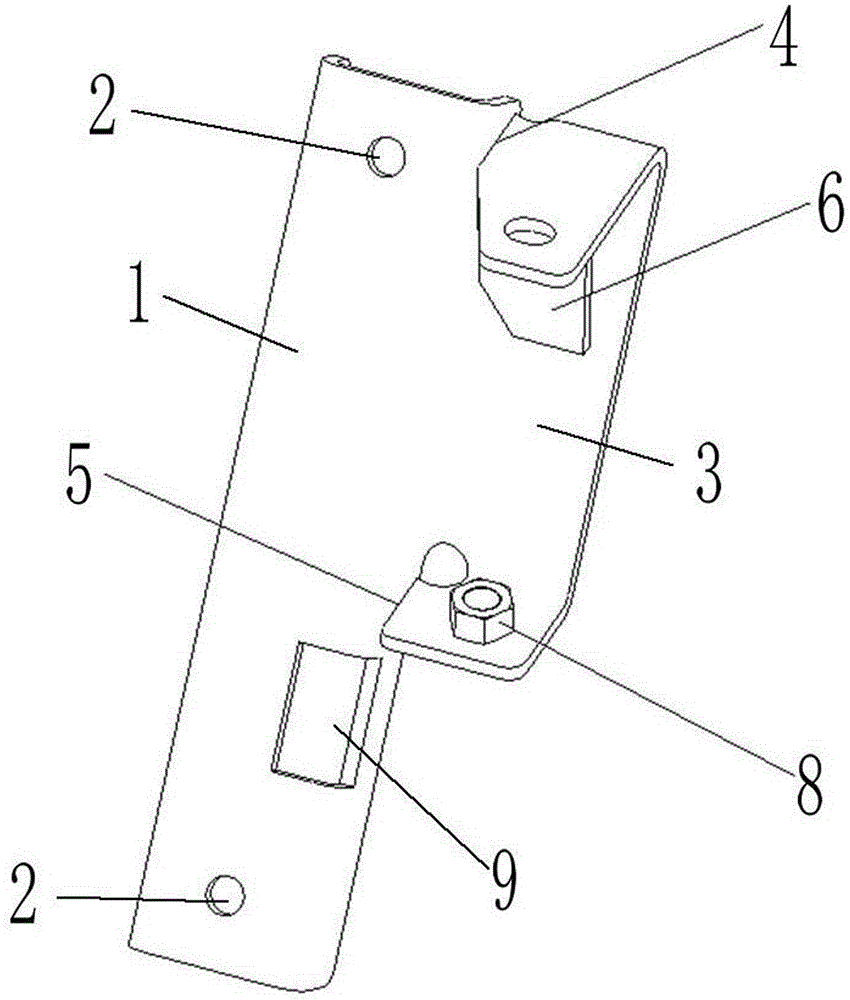

图1为本实用新型的立体结构示意图；

图2为本实用新型的立体结构爆炸图；

图3为本实用新型的安装结构示意图；

图中，1.支架 2.安装孔 3.连接部 4.上折弯边 5.下折弯边 6.筋板 7.圆孔 8.螺母 9.开口槽 10.长孔 11.翼子板支架 12.空滤器。

具体实施方式

下面结合附图1至附图3对本实用新型做进一步说明。

一种轻型汽车用空滤器支架总成，包括：横截面呈U字形且沿纵向设置的支架1、设置于支架1一侧的连接部3、分别通过折弯成型且水平设置于连接部3上端及下端的上折弯边4和下折弯边5、分别设置于支架1上下端的的安装孔2、设置于上折弯边4上的长孔10以及设置于下折弯边5上的圆孔7，圆孔7上端同轴焊接有螺母8，空滤器12通过螺纹紧固件固定于安装孔2中，支架1通过螺纹紧固件利用长孔10及螺母8固定于翼子板支架11上。整个支架总成为一体成型件，加工方便，一致性好。由于空滤器12通过该支架总成直接与翼子板支架固定，整体外观较好，通用性强，减少了模具开发费用，降低了开发成本。支架1为U字形结构，其刚性强且重量轻，节省材料，有效降低了成本。

进一步的，上折弯边4下端与连接部3之间焊接固定有筋板6。筋板6可以提高上折弯边4与连接部3之间的连接强度，进一步提高了使用的可靠性。支架1下端与空滤器12上的卡扣相对应处设置有开口槽9。当空滤器12安装到支架总成上时，空滤器12的卡扣可以嵌入开口槽9中，防止出现干涉的情况发生。
