一种用于木塑栈道生产的塑胶模具的制作方法

本发明涉及塑胶模具技术领域，尤其是一种用于木塑栈道生产的塑胶模具。

背景技术：

木塑复合材料是新兴的一种制造业材料，主要用于在建筑装饰行业代替传统建筑材料。传统的建筑用栈道板防火、防水和防白蚁能力很弱，而且无法循环利用，不仅浪费，而且对于环境的污染程度较大，因此现在出现了木塑材质栈道板，但是传统用于生产木塑栈道板的塑胶模具结构单一，尤其是内部开孔的位于无法调节，导致木塑栈道板的生产规格无法根据需要改变，导致生产范围十分局限，生产成本比较高。

技术实现要素：

本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于木塑栈道生产的塑胶模具，解决传统用于生产木塑栈道板的塑胶模具结构单一，尤其是内部开孔的位于无法调节，导致木塑栈道板的生产规格无法根据需要改变，导致生产范围十分局限，生产成本比较高的问题。

本发明解决其技术问题所采用的技术方案是：一种用于木塑栈道生产的塑胶模具，包括模具本体，所述的模具本体内部开设有条形通孔，所述的通孔左侧壁上开设有左调节槽，所述的通孔右侧壁上开设有右调节槽，所述的通孔内顶面和内底面均开设有两端与左、右调节槽相连通的锁止槽，所述的通孔内部设置有调节板，所述的调节板上开设有第一开孔、第二开孔和第三开孔，所述的通孔下端锁止槽内底面上具有限位齿面，所述的调节板下端位于第一开孔和第二开孔之间开设有左限位孔，所述的左限位孔内部设置有与限位齿面相配合的左限位块，所述的调节板下端位于第二开孔和第三开孔之间开设有右限位孔，所述的右限位孔内部设置有与限位齿面相配合的右限位块，所述的第一开孔右侧壁上开设有内置左按压控制块的左控制槽，所述的第三开孔左侧壁上开设有内置右按压控制块的右控制槽，所述的左限位块左侧和右限位块右侧均开设有内置横置挤压弹簧的导向槽，所述的左限位块和右限位块上端均固定连接有纵置挤压弹簧，所述的左按压控制块通过下端导向块插入左限位块左侧导向槽与左限位块活动连接，所述的右按压控制块通过下端导向块插入右限位块右侧导向槽与右限位块活动连接。

进一步的，所述的第一开孔、第二开孔和第三开孔大小相同。

进一步的，所述的左限位孔和右限位孔大小相同。

进一步的，所述的左限位块和右限位块大小相同。

本发明的有益效果是，本发明的一种用于木塑栈道生产的塑胶模具通过在模具本体内部开设周围具有调节槽和锁止槽的通孔，在通孔内部活动连接开设有开孔的调节板，利用相邻开孔之间的按压控制块来控制限位块与限位齿面分离，使得塑胶模具内部开孔位置可调，产品的规格可以根据实际需要自由改变，大大提升模具的适用范围，降低生产成本。

附图说明

下面结合附图和实施例对本发明进一步说明。

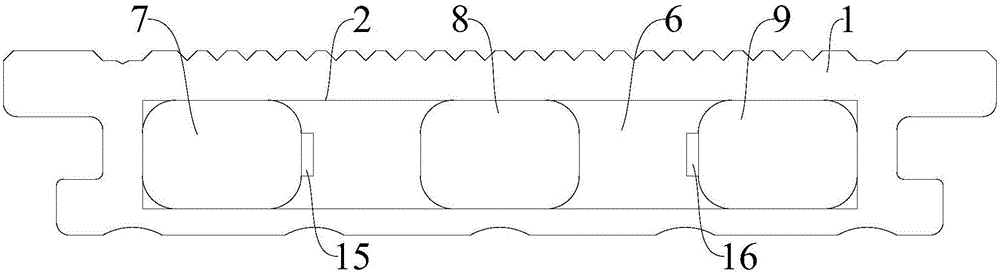

图1是本发明的结构示意图。

图2是本发明的剖视图。

图3是图2中A位置的局部放大图。

图中:1.模具本体，2.通孔，3.左调节槽，4.右调节槽，5.锁止槽，6.调节板，7.第一开孔，8.第二开孔。9.第三开孔，10.限位齿面，11.左限位孔，12.左限位块，13.右限位孔，14.右限位块，15.左按压控制块，16.右按压控制块，17.横置挤压弹簧，18.导向槽，19.纵置挤压弹簧，20.导向块。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

图1、图2和图3所示的一种用于木塑栈道生产的塑胶模具，包括模具本体1，模具本体1内部开设有条形通孔2，通孔2左侧壁上开设有左调节槽3，通孔2右侧壁上开设有右调节槽4，通孔2内顶面和内底面均开设有两端与左、右调节槽相连通的锁止槽5，通孔2内部设置有调节板6，调节板6上开设有第一开孔7、第二开孔8和第三开孔9，通孔2下端锁止槽5内底面上具有限位齿面10，调节板6下端位于第一开孔7和第二开孔8之间开设有左限位孔11，左限位孔11内部设置有与限位齿面10相配合的左限位块12，调节板6下端位于第二开孔8和第三开孔9之间开设有右限位孔13，右限位孔13内部设置有与限位齿面10相配合的右限位块14，第一开孔7右侧壁上开设有内置左按压控制块15的左控制槽，第三开孔9左侧壁上开设有内置右按压控制块16的右控制槽，左限位块12左侧和右限位块14右侧均开设有内置横置挤压弹簧17的导向槽18，左限位块12和右限位块14上端均固定连接有纵置挤压弹簧19，左按压控制块15通过下端导向块20插入左限位块12左侧导向槽18与左限位块12活动连接，右按压控制块16通过下端导向块20插入右限位块14右侧导向槽18与右限位块14活动连接。

进一步的，第一开孔7、第二开孔8和第三开孔9大小相同，进一步的，左限位孔11和右限位孔13大小相同，进一步的，左限位块12和右限位块14大小相同，本发明的一种用于木塑栈道生产的塑胶模具通过在模具本体内部开设周围具有调节槽和锁止槽5的通孔2，在通孔2内部活动连接开设有开孔的调节板6，利用相邻开孔之间的按压控制块来控制限位块与限位齿面10分离，使得塑胶模具内部开孔位置可调，产品的规格可以根据实际需要自由改变，大大提升模具的适用范围，降低生产成本。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
