一种基站立式空调冷凝水收集装置的制作方法

本实用新型涉及空调辅助设备技术领域，尤其指一种基站立式空调冷凝水收集装置。

背景技术：

基站即公用移动通信基站，它是无线电台站的一种形式，在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台，在一些偏远山区，基站通常坐落在山顶上，由于交通地势等不便，维护人员一般半个月左右才会上山检修一次，而且不仅仅是对设备进行相关检查，还需要给经常无人的基站打扫卫生，保持基站工作环境的干净、整洁，避免灰尘积压影响基站内设备的运行，但是山上较难找到水源，而基站内的空调时常处于运行状态，其排放的冷凝水在半个月之内积累的量是巨大的，由此可以通过收集这些冷凝水，待工作人员上山来提供给他们为基站搞卫生。

技术实现要素：

本实用新型的目的是为了解决上述现有技术存在的问题，提供一种基站立式空调冷凝水收集装置，其制造成本低廉，能为基站收集空调冷凝水。

为了解决上述技术问题，本实用新型采用如下技术方案：一种基站立式空调冷凝水收集装置，其包括空调支撑架及储水箱，所述储水箱位于空调支撑架的下方，所述储水箱的上部设有进水口与出水口，所述进水口连接空调的冷凝水集水管，所述出水口连接有排水管，所述排水管的管口延伸至室外。

进一步地，所述储水箱包括第一储水箱及第二储水箱，所述第一储水箱的进水口与空调的冷凝水集水管可拆卸连接，所述第一储水箱的出水口与第二储水箱的进水口连接有可拆卸的软管，所述第二储水箱的出水口与排水管可拆卸连接。

更进一步地，所述第一储水箱、第二储水箱的底部均安装有滑轨；所述第一储水箱、第二储水箱的前板均设有拉手；所述第一储水箱、第二储水箱底部均设有垫块。

优选地，所述排水管的管口朝下且管口内设有防尘过滤网。

更优选地，所述第一储水箱、第二储水箱均采用不锈钢材质制成。

本实用新型的有益效果在于：通过将空调的冷凝水集水管连接至储水箱，将冷凝水收集起来，再通过储水箱上的排水管将多余的冷凝水排至室外，不至于其溢出至基站室内，其结构合理，成本低廉，解决了山上的基站缺少水源搞卫生的问题。

附图说明

图1为本实用新型实施例中的整体结构示意图；

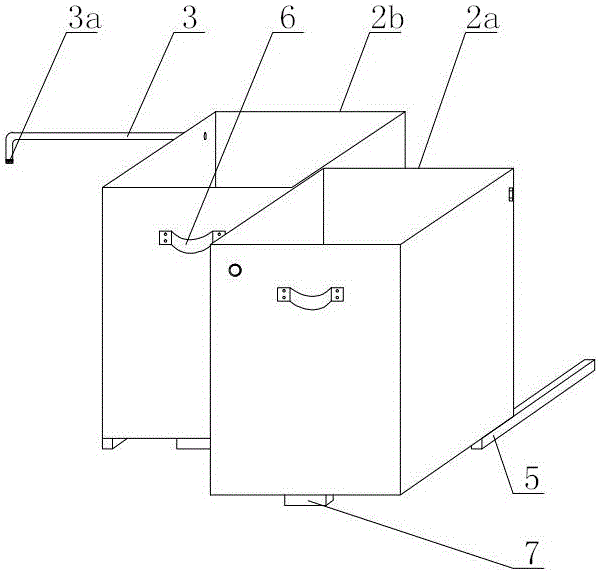

图2为本实用新型实施例中储水箱的结构示意图。

附图标记为：

1——空调支撑架 2——储水箱 2a——第一储水箱

2b——第二储水箱 3——排水管 3a——防尘过滤网

4——软管 5——滑轨 6——拉手 7——垫块。

具体实施方式

为了便于本领域技术人员的理解，下面结合实施例与附图对本实用新型作进一步的说明，实施方式提及的内容并非对本实用新型的限定。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。在本实用新型的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，也可以通过中间媒介间接相连，对于本领域的普通技术人员而言，可以根据具体情况理解所述术语的具体含义。

如图1-2所示，一种基站立式空调冷凝水收集装置，包括空调支撑架1及储水箱2，所述储水箱2位于空调支撑架1的下方，所述储水箱2的上部设有进水口与出水口，所述进水口连接空调的冷凝水集水管，所述出水口连接有排水管3，所述排水管3的管口延伸至室外。

上述实施方式提供的基站立式空调冷凝水收集装置通过将空调的冷凝水集水管连接至储水箱2，从而将冷凝水收集起来，再通过储水箱2上的排水管3将多余的冷凝水排至室外，不至于其溢出至基站室内，其结构合理，成本低廉，解决了山上的基站缺少水源搞卫生的问题。

进一步，如图2所示，储水箱2包括第一储水箱2a及第二储水箱2b，将第一储水箱2a的进水口与空调的冷凝水集水管连接，并且连接方式为易拆卸的方式，接着，在第一储水箱2a的出水口与第二储水箱2b的进水口连接可拆卸的软管4，这样当第一储水箱2a盛满冷凝水之后，冷凝水可通过软管4进入到第二储水箱2b内，最终收集出两箱冷凝水，由于山上基站里打扫卫生所需用水量大，且作用多样化，例如第一储水箱2a用于清洗拖把从而导致整桶水变脏，但这时还有第二储水箱2b拥有一桶干净的冷凝水，可以用于其他清洁用途，因此获得了更大的实用性，最后将第二储水箱2b的出水口与排水管2连接，并且连接方式也为易拆卸的方式，当清洁人员来到基站后，可以将空调的冷凝水集水管从第一储水箱2a的进水口处拆开、将软管4从第一储水箱2a的出水口处或第二储水箱2b的进水口处拆开、将排水管2从第二储水箱2b的出水口处拆开，从而能够使第一储水箱1a与第二储水箱1b分离开来，在需要时单独使用进行。当然，本实施例中只介绍优选的方式，该方式还可以设置成两个以上的储水箱2通过这样的方式连接，从而获得更多箱干净的空调冷凝水，这里便不再赘述。

再进一步，可以在第一储水箱2a、第二储水箱2b的底部均安装滑轨5，在第一储水箱2a、第二储水箱2b的前板均设置拉手6，便于将储水箱从空调支撑架1下抽出，无需耗费较大的力气，提高了搞卫生的效率，同时，在第一储水箱2a、第二储水箱2b底部均设置垫块7，这样能避免第一储水箱2a或者第二储水箱2b沿着滑轨5抽出后前端向下倾斜，从而导致冷凝水洒出。

作为优选地，还可以使排水管3的管口朝下，并在其管口内设有防尘过滤网3a，能有效防止山上的灰尘杂物被风吹进来污染冷凝水。

作为更优选地，第一储水箱2a、第二储水箱2b均采用不锈钢材质制成，以满足其需要在滑轨5上滑动的同时还需盛水的要求。

上述实施例为本实用新型较佳的实现方案，除此之外，本实用新型还可以其它方式实现，在不脱离本技术方案构思的前提下任何显而易见的替换均在本实用新型的保护范围之内。

为了让本领域普通技术人员更方便地理解本实用新型相对于现有技术的改进之处，本实用新型的一些附图和描述已经被简化，并且为了清楚起见，本申请文件还省略了一些其它元素，本领域普通技术人员应该意识到这些省略的元素也可构成本实用新型的内容。
