一种家禽饲料搅拌装置的制作方法

本实用新型是一种家禽饲料搅拌装置，属于养殖机械技术领域。

背景技术：

搅拌机，是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器。饲料搅拌机是用来搅拌饲料，以供给给禽类使用，但是目前大多数的饲料搅拌机存在移动不便，搅拌速度不可调，从而导致搅拌效果不佳，影响成品质量，饲料搅拌装置是饲料生产加工的重要设备，但现在的饲料搅拌装置还存在着不足，饲料容易沾在搅拌装置的桶体内壁上，而搅拌叶片在转动时不能与桶壁碰撞，所以不能对桶壁及桶底的饲料进行很好的搅拌。

现有技术公开了申请号为201520931638.7的一种饲料搅拌机，包括箱体、搅拌辊、搅拌叶扇、连接杆、电机、下料口、出料口，搅拌叶扇以不垂直于搅拌辊轴线方向倾斜固定在连接杆上，其中：搅拌叶扇通过连接杆固定于搅拌辊上，搅拌辊横置于箱体中，搅拌辊连接电机，下料口以开闭式置于箱体上方，出料口以开闭式置于箱体底部上，所述的搅拌辊为两只以相互平行，均以相对朝内旋转的方向横置于箱体内。但是，该设备出料较为困难，需要耗费较大人工进行辅助才能出料，遇到颗粒物较大的物体时搅拌效率不高，搅拌过程中容易出现打团现象，不利于进行拆卸，导致清理设备不方便。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种家禽饲料搅拌装置，以解决设备出料困难，容易出现打团搅拌效率不高，清洗不方便的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种一种家禽饲料搅拌装置，其结构包括竖向支架、料斗伺服电机、电动推杆、挡板、出料口、进水口、进料口、箱体、横向支架、转动轴、料斗、搅拌杆、环形刮片、放置槽、转动电机、搅拌转轴；所述竖向支架与横向支架相连接，所述箱体与横向支架相连接，所述转动轴与料斗伺服电机相连接，所述料斗与转动轴相连接，所述电动推杆与挡板相连接，所述挡板固定于出料口中间处，所述进水口、进料口均固定于箱体上方，所述转动电机与搅拌转轴相连接，所述搅拌杆与搅拌转轴相连接，所述放置槽与搅拌转轴相连接。

进一步地，所述进料口与料斗均为开口型设置，有助于进料和出料，防止材料泼溅出设备外，导致材料浪费。

进一步地，所述料斗正上方为出料口，为出料时提供便利的条件，减少劳动力的消耗。

进一步地，所述环形刮片通过搅拌杆与搅拌转轴相连接，可以防止搅拌结束后材料堆积在搅拌装置。

本实用新型的有益效果：出料时，可以利用伺服电机进行控制，减少出料时，人工劳动力的投入，进料口与料斗均为开口型，可以防止材料的泼溅，搅拌杆在搅拌转轴按一定间隔进行排列，可以增加搅拌的效率，环形刮片的增加，可以有效去除搅拌装置上残留的搅拌物，使得清洗时更加方便，也有利于增加设备的使用寿命。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种家禽饲料搅拌装置的结构示意图；

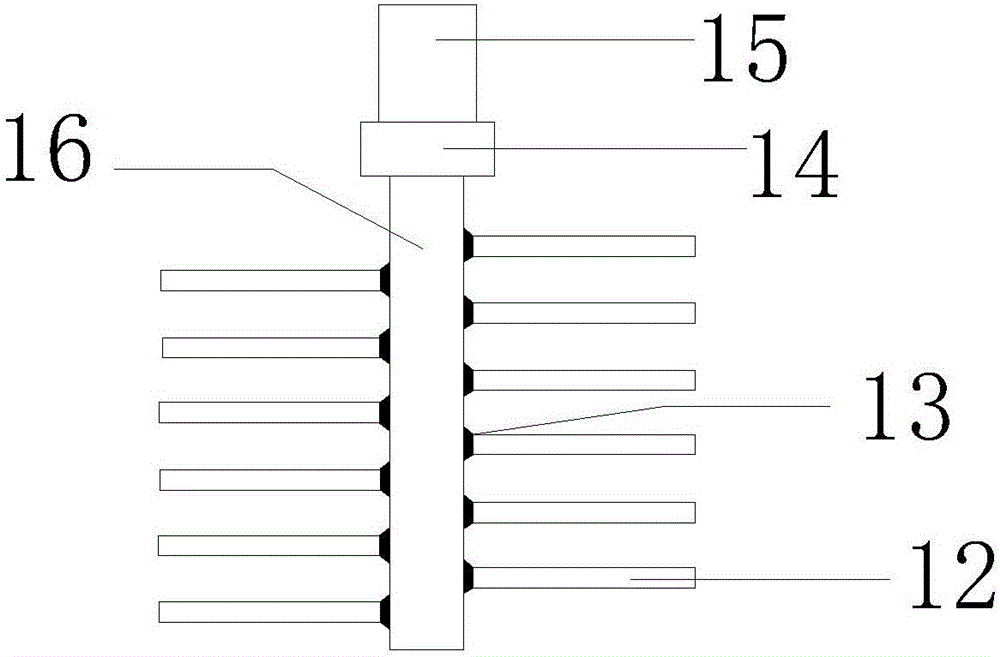

图2为本实用新型一种搅拌结构的示意图

图中：竖向支架-1、料斗伺服电机-2、电动推杆-3、挡板-4、出料口-5、进水口-6、进料口-7、箱体-8、横向支架-9、转动轴-10、料斗-11、搅拌杆-12、环形刮片-13、放置槽-14、转动电机-15、搅拌转轴-16

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、～图2，本实用新型提供一种家禽饲料搅拌装置，其结构包括竖向支架1、料斗伺服电机2、电动推杆3、挡板4、出料口5、进水口6、进料口7、箱体8、横向支架9、转动轴10、料斗11、搅拌杆12、环形刮片13、放置槽14、转动电机15、搅拌转轴16；所述竖向支架1与横向支架9相连接，所述箱体8与横向支架9相连接，所述转动轴10与料斗伺服电机2相连接，所述料斗11与转动轴10相连接，所述电动推杆3与挡板4相连接，所述挡板4固定于出料口5中间处，所述进水口6、进料口7均固定于箱体8上方，所述转动电机15与搅拌转轴16相连接，所述搅拌杆12与搅拌转轴16相连接，所述放置槽14与搅拌转轴16相连接。

在进行使用时，将需要搅拌的搅拌物通过进料口7加入箱体8内部，通过进水口6向箱体8通入液体，启动转动电机15，接下来搅拌转轴16开始旋转从而带动搅拌杆12进行运动。搅拌完成后，通过电动推杆3可以拉开挡板4，搅拌物通过出料口5流出箱体8，进入料斗11，再启动料斗伺服电机2从而带动转动轴10旋转，料斗11内的搅拌物就会流到设备外，要进行清洗时可以通过转动轴10将搅拌转轴16拉至放置槽14，进入时粘结在搅拌杆12上的搅拌物会被环形刮片13刮下，当刮完时可以通过进水口6，加入清水后清洗即可。

本实用新型的有益效果：出料时，可以利用伺服电机进行控制，减少出料时，人工劳动力的投入，进料口与料斗均为开口型，可以防止材料的泼溅，搅拌杆在搅拌转轴按一定间隔进行排列，可以增加搅拌的效率，环形刮片的增加，可以有效去除搅拌装置上残留的搅拌物，使得清洗时更加方便，也有利于增加设备的使用寿命。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
