一种新型抽油机平衡装置的制作方法

本实用新型涉及一种新型抽油机平衡装置。

背景技术：
：

抽油机的结构不是左、右两侧的重量是处于平衡状态的，需要有配重的物体使抽油机处于平衡状态，抽油机现有的配重是配重块，配重块与抽油机的拉杆之间是通过螺栓固定的，组装、拆卸都非常的不方便，配重块的结构是整体的，在需要增加或减重时都需要替换整体配重块，非常的不方便，使用效果不理想。

技术实现要素：
：

本实用新型的目的是提供一种组装方便、拆卸都方便，增重、减重都方便的一种新型抽油机平衡装置。

上述的目的通过以下的技术方案实现：

一种新型抽油机平衡装置，其组成包括: 抽油机本体，所述的抽油机本体具有底座，所述的底座连接支架，所述的支架连接游梁，所述的游梁连接拉杆，所述的拉杆连接曲柄，所述的曲柄连接平衡基块、并通过螺栓固定，所述的平衡基块的顶部开有长方形上通槽，所述的长方形上通槽连接长方形上竖槽、并相通，所述的长方形上竖槽具有上开口，所述的长方形上通槽与所述的长方形上竖槽之间插入倒T形上插板，所述的倒T形上插板连接上增重平衡块，所述的长方形上通槽的底部开有一组上圆凹槽，所述的上圆凹槽镶嵌并粘接上圆磁片，所述的倒T形上插板的底部开有一组顶圆凹槽，所述的顶圆凹槽镶嵌并粘接上吸合圆磁片，所述的长方形上通槽与所述的倒T形上插板之间通过所述的上圆磁片吸合所述的上吸合圆磁片固定。

所述的一种新型抽油机平衡装置，所述的平衡基块的底部开有长方形下通槽，所述的长方形下通槽连接长方形下竖槽、并相通，所述的长方形下竖槽具有下开口，所述的长方形下通槽与所述的长方形下竖槽之间插入T形下插板，所述的T形下插板连接下增重平衡块，所述的长方形下通槽的顶部开有一组下圆凹槽，所述的下圆凹槽镶嵌并粘接下圆磁片，所述的T形下插板的顶部开有一组底圆凹槽，所述的底圆凹槽镶嵌并粘接下吸合圆磁片，所述的长方形下通槽与所述的倒T形下插板之间通过所述的下圆磁片吸合所述的下吸合圆磁片固定。

所述的一种新型抽油机平衡装置，所述的上增重平衡块的底部开有一组上竖孔，所述的上竖孔的底部粘接上磁板，所述的上竖孔内插入上插杆，所述的上插杆的底部粘接上吸合磁板，所述的上吸合磁板吸合所述的上磁板、固定所述的上竖孔与所述的上插杆之间的连接，所述的上插杆之间通过上增减平衡块连接。

所述的一种新型抽油机平衡装置，所述的下增重平衡块的底部开有一组下竖孔，所述的下竖孔的顶部粘接下磁套，所述的下竖孔内插入下插杆，所述的下插杆粘接下吸合磁套，所述的下吸合磁板吸合所述的下磁套、固定所述的下竖孔与所述的下插杆之间的连接，所述的下插杆之间通过下增减平衡块连接。

有益效果：

1.本实用新型的倒T形上插板与长方形上通槽和长方形上竖槽之间的连接非常的紧密、并通过上圆磁片吸合上吸合圆磁片进行固定，使平衡基块与上增重平衡块之间的连接非常的紧密、并且牢固，使用很安全。

本实用新型T形下插板与长方形下通槽和长方形下竖槽之间的连接非常的紧密、并通过下圆磁片吸合下吸合圆磁片进行固定，使平衡基块与下增重平衡块之间的连接非常的紧密、牢固。

本实用新型上磁板、上插杆、上吸合磁板、上磁板配合使用，能够将上增减平衡块和上增重平衡块之间紧紧地连接在一起，使用安全，组装、拆卸都方便。

本实用新型下磁套吸合下吸合磁套的吸合力非常强，吸合的非常牢固，使上增减平衡块和上增重平衡块之间的连接非常的牢固，使用特别安全，组装、拆卸也方便。

附图说明：

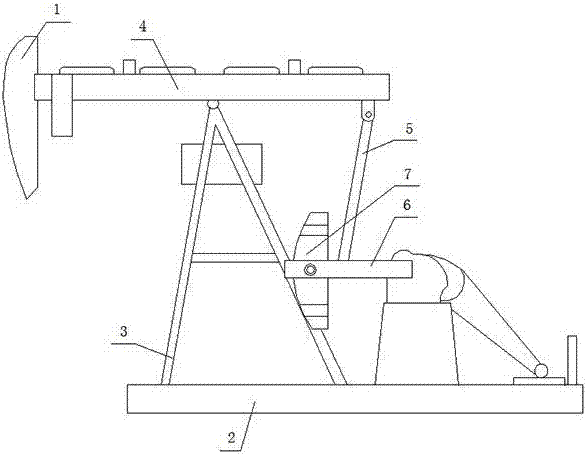

附图1是本产品的结构示意图。

附图2是附图1的整体结构示意图。

具体实施方式：

下面将结合本实用新型的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

实施例1：

一种新型抽油机平衡装置，其组成包括: 抽油机本体1（为现有技术），所述的抽油机本体具有底座2，所述的底座连接支架3，所述的支架连接游梁4，所述的游梁连接拉杆5，所述的拉杆连接曲柄6，所述的曲柄连接平衡基块7、并通过螺栓固定，所述的平衡基块的顶部开有长方形上通槽8，所述的长方形上通槽连接长方形上竖槽9、并相通，所述的长方形上竖槽具有上开口10，所述的长方形上通槽与所述的长方形上竖槽之间插入倒T形上插板11，所述的倒T形上插板连接上增重平衡块12，所述的长方形上通槽的底部开有一组上圆凹槽13，所述的上圆凹槽镶嵌并粘接上圆磁片14，所述的倒T形上插板的底部开有一组顶圆凹槽15，所述的顶圆凹槽镶嵌并粘接上吸合圆磁片16，所述的长方形上通槽与所述的倒T形上插板之间通过所述的上圆磁片吸合所述的上吸合圆磁片固定。

所述的平衡基块的底部开有长方形下通槽17，所述的长方形下通槽连接长方形下竖槽18、并相通，所述的长方形下竖槽具有下开口19，所述的长方形下通槽与所述的长方形下竖槽之间插入T形下插板20，所述的T形下插板连接下增重平衡块21，所述的长方形下通槽的顶部开有一组下圆凹槽22，所述的下圆凹槽镶嵌并粘接下圆磁片23，所述的T形下插板的顶部开有一组底圆凹槽24，所述的底圆凹槽镶嵌并粘接下吸合圆磁片25，所述的长方形下通槽与所述的倒T形下插板之间通过所述的下圆磁片吸合所述的下吸合圆磁片固定。

所述的上增重平衡块的底部开有一组上竖孔26，所述的上竖孔的底部粘接上磁板27，所述的上竖孔内插入上插杆28，所述的上插杆的底部粘接上吸合磁板29，所述的上吸合磁板吸合所述的上磁板、固定所述的上竖孔与所述的上插杆之间的连接，所述的上插杆之间通过上增减平衡块30连接。

所述的下增重平衡块的底部开有一组下竖孔31，所述的下竖孔的顶部粘接下磁套32，所述的下竖孔内插入下插杆33，所述的下插杆粘接下吸合磁套34，所述的下吸合磁板吸合所述的下磁套、固定所述的下竖孔与所述的下插杆之间的连接，所述的下插杆之间通过下增减平衡块35连接。

实施例2：

一种新型抽油机平衡装置，其组成包括: 抽油机本体，所述的抽油机本体具有底座，所述的底座连接支架，所述的支架连接游梁，所述的游梁连接拉杆，所述的拉杆连接曲柄，所述的曲柄连接平衡基块、并通过螺栓固定，所述的平衡基块的顶部开有长方形上通槽，所述的长方形上通槽连接长方形上竖槽、并相通，所述的长方形上竖槽具有上开口，所述的长方形上通槽与所述的长方形上竖槽之间插入倒T形上插板，所述的倒T形上插板连接上增重平衡块，所述的长方形上通槽的底部开有一组上圆凹槽，所述的上圆凹槽镶嵌并粘接上圆磁片，所述的倒T形上插板的底部开有一组顶圆凹槽，所述的顶圆凹槽镶嵌并粘接上吸合圆磁片，所述的长方形上通槽与所述的倒T形上插板之间通过所述的上圆磁片吸合所述的上吸合圆磁片固定。

所述的平衡基块的底部开有长方形下通槽，所述的长方形下通槽连接长方形下竖槽、并相通，所述的长方形下竖槽具有下开口，所述的长方形下通槽与所述的长方形下竖槽之间插入T形下插板，所述的T形下插板连接下增重平衡块，所述的长方形下通槽的顶部开有一组下圆凹槽，所述的下圆凹槽镶嵌并粘接下圆磁片，所述的T形下插板的顶部开有一组底圆凹槽，所述的底圆凹槽镶嵌并粘接下吸合圆磁片，所述的长方形下通槽与所述的倒T形下插板之间通过所述的下圆磁片吸合所述的下吸合圆磁片固定。

实施例3：

一种新型抽油机平衡装置，其组成包括: 抽油机本体，所述的抽油机本体具有底座，所述的底座连接支架，所述的支架连接游梁，所述的游梁连接拉杆，所述的拉杆连接曲柄，所述的曲柄连接平衡基块、并通过螺栓固定。

工作原理：

根据配重的需要组装平衡基块或平衡基块、上增重平衡块、下增重平衡块或平衡基块、上增重平衡块、下增重平衡块、上增减平衡块、下增减平衡块，并通过部件之间连接进行固定。
