本实用新型涉及机械连接件，特别涉及一种双头自攻件。

背景技术：

众所周知，自攻螺丝一般是指尖头的、粗牙的、质地较硬的木螺丝。自攻螺丝是一种带有钻头的螺丝，通过专用的电动工具或螺丝刀施工、钻孔、攻丝、固定、锁紧一次完成。自攻螺丝广泛用于室内，螺丝头部常常暴露在室外。市面上普遍应用的自攻螺丝均带有一个螺丝头部和一个带有螺旋状螺纹的丝杆，称为单头的自攻螺丝，主要用于一些较薄板件的连接与固定，如彩钢板与彩钢板的连接、彩钢板与檩条、墙梁的连接等等。单头的自攻螺丝应用时其性能虽好，但应用范围也受到一定局限，在居家装饰过程中，自攻螺丝露头往往会影响装饰美观。

为解决自攻螺丝露头影响装饰美观的问题，在制造家具、室内外装修或者搭建展架、展板等结构件时，通常需要把木材与木材之间连接固定起来。常用的方法是在木材上钻孔，镶上螺母。再把螺栓旋入。这种连接固定方式操作复杂，耗材多而且成本高。

技术实现要素：

本实用新型的目的是提供一种双头自攻件。

根据本实用新型的一个方面，提供了一种双头自攻件，包括螺钉，螺钉两端分别与不同构件相连接，用于将不同的构件连接在一起，螺钉两端均设有自攻螺纹。

采用以上技术方案的双头自攻件，在使用时，先将螺钉的一端旋入一个构件中，自攻螺纹在旋入的过程中可以在构件中形成相对应的螺牙并与其配合固定。螺钉的一端旋入就位以后，再将另一个构件以相同的方式与螺钉的另一端旋接固定。这种连接固定方式不仅操作简单，耗材少而且成本低，非常适合批量生产。

在一些实施方式中，螺钉两端的自攻螺纹的旋进方向相同。螺钉两端自攻螺纹的旋向同向的主要作用有：

(1)、用在大型设备中时，需要安装附件，由于附件是经常拆卸的，螺纹会磨损或损坏，使用该螺钉更换会非常方便；

(2)、用于构件厚度很大，螺钉长度非常长时，制造比较方便；

(3)、使用辅助工具进行旋入时，可以直接利用螺纹将辅助工具与该螺钉暂时连接，无需特殊的设计。

在一些实施方式中，构件为木制家具构件。

在一些实施方式中，螺钉两端的自攻螺纹完全相同。

在一些实施方式中，螺钉两端顶部为尖端。由此，螺钉的对中性和自攻效果更好。

在一些实施方式中，还包括套管件，套管件一端设有套管，套管内壁设有与自攻螺纹相匹配的螺牙。

在一些实施方式中，套管件与套管相对的另一端还具有夹柄，夹柄能被电钻夹头或者电动起子夹头夹持。由此，该双头自攻件可以使用带有夹头的电动工具安装，更加方便。

在一些实施方式中，套管内端设有用以阻止螺钉继续向内旋进的台阶面。由此，可以避免螺钉在套管内过度深入导致的拆卸不便。

附图说明

图1为本实用新型一种实施方式的双头自攻件的螺钉的结构示意图。

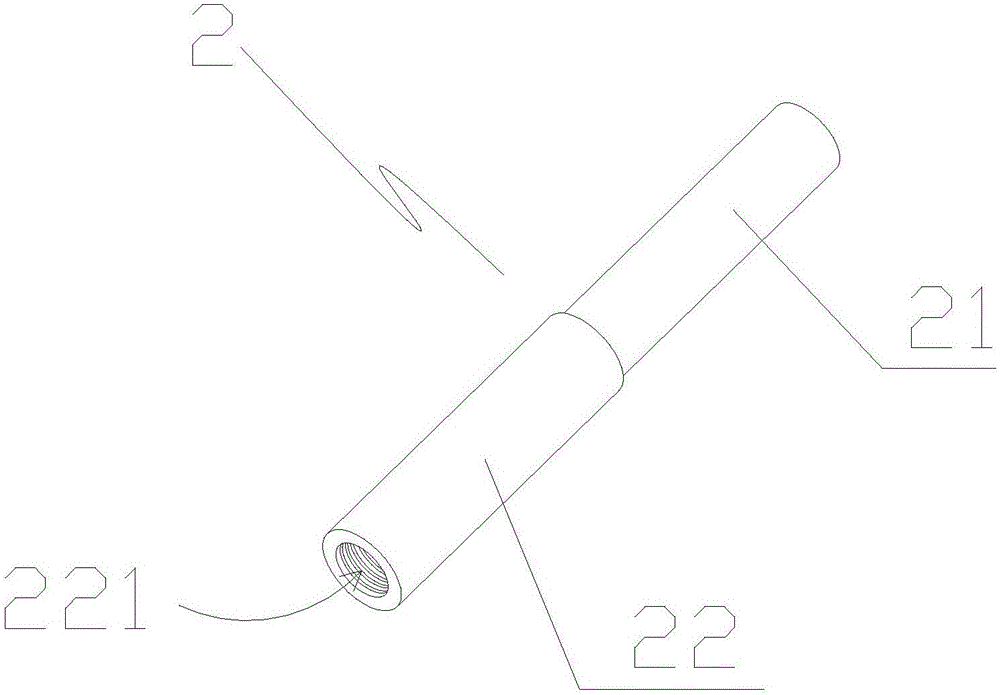

图2为图1所示双头自攻件的套管件的结构示意图。

图3为图1所示的螺钉与构件的连接结构示意图。

图4为图1所示的螺钉与构件的安装状态示意图。

图5为图4中A所示部分的放大图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

图1至图4示意性地显示了根据本实用新型的一种实施方式的一种双头自攻件。如图所示，该装置包括螺钉1和套管件2。

其中，螺钉1两端分别与不同构件3相连接，用于将不同的构件3连接在一起。

在本实施例中，构件3为木制家具构件。

螺钉1两端均设有自攻螺纹11。

螺钉1两端的自攻螺纹11的旋进方向相同。

在本实施例中，螺钉1两端的自攻螺纹11完全相同。

螺钉1两端顶部为尖端。

套管件2一端设有套管22。

套管22内壁设有与自攻螺纹11相匹配的螺牙221。

套管件2与套管22相对的另一端还具有夹柄21。夹柄21能被电钻夹头或者电动起子夹头夹持。

套管22内端设有用以阻止螺钉1继续向内旋进的台阶面222。

采用以上技术方案的双头自攻件，在使用时，先将使用套管件2螺钉1的一端旋入一个构件3中，自攻螺纹11在旋入的过程中可以在构件3中形成相对应的螺牙并与其配合固定。螺钉1的一端旋入就位以后，再反向旋转套管件2，将螺钉1从套管件2的套管22中退出来。最后再将另一个构件以相同的方式与螺钉的另一端旋接固定。这种连接固定方式不仅操作简单，耗材少而且成本低，非常适合批量生产。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
