一种结构稳定的开门机变速箱体的制作方法

本实用新型涉及开门机技术领域，具体为一种结构稳定的开门机变速箱体。

背景技术：

市场上的电动门分为有轨电动门和无轨电动门两种，有轨电动门安装时需要预埋轨道，开门机沿轨道行走，开门机是一种用于自动开门和关门的设备，由电机、变速机构、离合装置组成的一种驱动器，属机电产品，目前广泛用于公路收费站、停车场、小区、企事业单位门口，用来管理车辆和人员的出入。

然而，现有市场上的开门机变速箱体安装过于单一，只能安装电机与变速器，而无法安装与电机配套的接线盒，整个箱体的工作过程中稳定性不足，工作时整个设备的震动太大，容易对箱体产生磨损，减少设备的使用寿命。

技术实现要素：

本实用新型的目的在于提供一种结构稳定的开门机变速箱体，以解决上述背景技术中提出安装过于单一，只能安装电机与变速器，而无法安装与电机配套的接线盒，整个箱体的工作工作过程中稳定性不足，工作时整个设备的震动太大，容易对箱体产生磨损，减少设备的使用寿命的问题。

为实现上述目的，本实用新型提供如下技术方案：一种结构稳定的开门机变速箱体，包括箱体，所述箱体一端固定安装有横向定位块，所述箱体上端固定安装有电机法兰，所述电机法兰上预留有沉孔，所述电机法兰上预留有电机轴安装孔，所述电机法兰一端固定安装有连接板，所述连接板上开设有接线槽，所述连接板的外侧预留有接线盒孔，所述箱体下端固定安装有固定块，所述箱体外侧设置有端板，所述端板上预留有轮轴安装孔，所述端板上固定安装有侧加强筋，所述箱体远离横向定位块的一端固定安装有垂直加强筋。

优选的，所述箱体上对称设置有四个横向定位块，且横向定位块为矩形结构，并且横向定位块上预留有定位孔。

优选的，所述箱体一侧设置有端盖，且端盖上活动安装有紧固螺栓，并且紧固螺栓在端盖上对称设置有四个。

优选的，所述连接板下端固定安装有连接加强筋，且连接加强筋为弧形设计，并且连接加强筋在连接板上依次设置有五个。

优选的，所述箱体底部高于固定块底部，且固定块上预留有固定安装孔，并且固定块在箱体底部对称设置有两个。

优选的，所述端板上对称设置有十个侧加强筋，且侧加强筋关于轮轴安装孔的圆心等间距排布，并且端板上预留有八个相互对称的螺纹孔。

与现有技术相比，本实用新型的有益效果是：

1.该结构稳定的开门机变速箱体，增加了连接板，在连接板上预留有接线槽，可以在连接板上安装接线盒和控制装置等，方便整个开门机系统的组装，免去安装过程中很多不必要的麻烦；

2.该结构稳定的开门机变速箱体，增加有横向定位块和加强筋，可以多个方向进行安装固定，提升了整个变速箱体的稳定性，增加了变速箱体的安装空间，可以适应不同条件下的安装；

3.该结构稳定的开门机变速箱体，箱体不直接接触地面，通过固定块接地，在电机工作时，可以有效的减少机械振动，在箱体上设置有多条加强筋，可以有效的保证箱体的强度。

附图说明

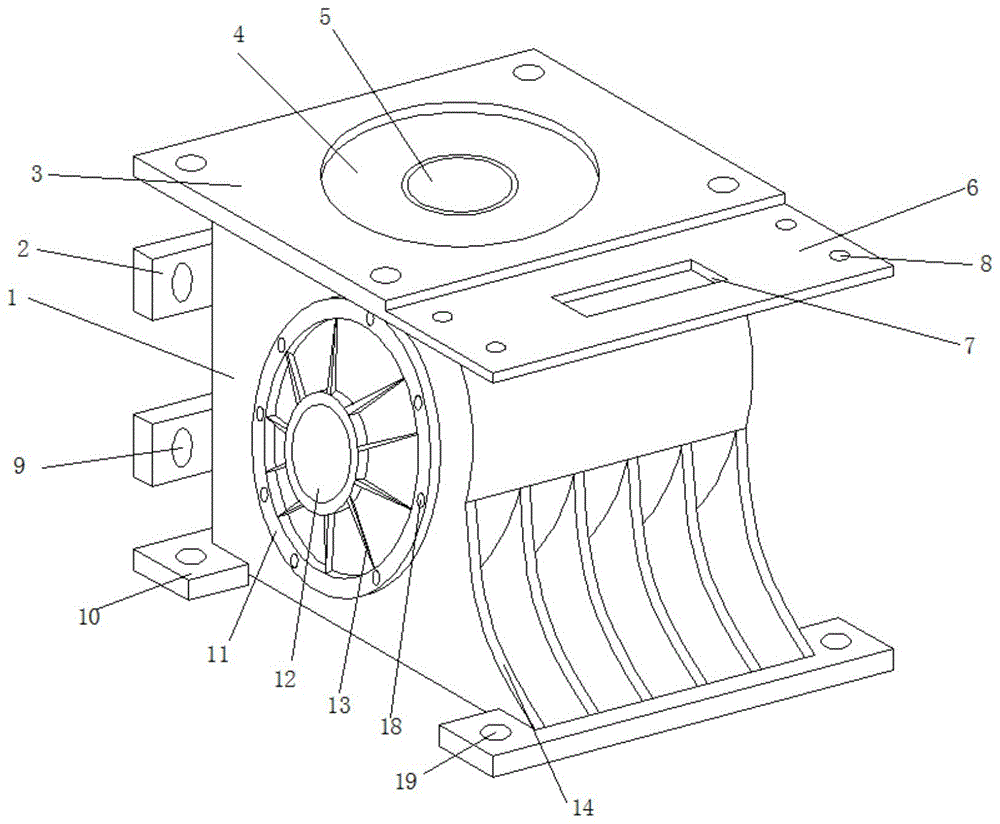

图1为本实用新型整体结构示意图；

图2为本实用新型侧面结构示意图一；

图3为本实用新型侧面结构示意图二；

图4为本实用新型正面结构示意图。

图中：1、箱体；2、横向定位块；3、电机法兰；4、沉孔；5、电机轴安装孔；6、连接板；7、接线槽；8、接线盒孔；9、定位孔；10、固定块；11、端板；12、轮轴安装孔；13、侧加强筋；14、垂直加强筋；15、端盖；16、紧固螺栓；17、连接加强筋；18、螺纹孔；19、固定安装孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种结构稳定的开门机变速箱体，包括箱体1，箱体1一端固定安装有横向定位块2，箱体1上端固定安装有电机法兰3，电机法兰3上预留有沉孔4，电机法兰3上预留有电机轴安装孔5，电机法兰3一端固定安装有连接板6，连接板6上开设有接线槽7，连接板6的外侧预留有接线盒孔8，箱体1下端固定安装有固定块10，箱体1外侧设置有端板11，端板11上预留有轮轴安装孔12，端板11上固定安装有侧加强筋13，箱体1远离横向定位块2的一端固定安装有垂直加强筋14；

进一步的，箱体1上对称设置有四个横向定位块2，且横向定位块2为矩形结构，并且横向定位块2上预设有定位孔9，方便箱体1的侧面固定和安装；

进一步的，箱体1一侧设置有端盖15，且端盖15上活动安装有紧固螺栓16，并且紧固螺栓16在端盖15上对称设置有四个，可以方便安装和维护箱体1内部的变速设备；

进一步的，连接板6下端固定安装有连接加强筋17，且连接加强筋17为弧形设计，并且连接加强筋17在连接板6上依次设置有五个，提升箱体1整体结构的稳定性；

进一步的，箱体1底部高于固定块10底部，且固定块10上预留有固定安装孔19，并且固定块10在箱体1底部对称设置有两个，方便固定安装，并且也能减少开门机工作时的震动，提升稳定性；

进一步的，端板11上对称设置有十个侧加强筋13，且侧加强筋13关于轮轴安装孔12的圆心等间距排布，并且端板11上预留有八个相互对称的螺纹孔18，方便连接外部机械结构，提高端板11的稳定性能。

工作原理：首先将电机的电机轴对准电机轴安装孔5插入，将电机脚与电机法兰3固定住，连接板6上可以安装接线盒等，连接板6上的接线槽7便于后期接线使用，定位孔9方便固定接线盒，将变速装置通过端盖15安装进箱体1内，将轮轴通过轮轴安装孔12，安装完成后关闭端盖15，用紧固螺栓16固定住，将整个箱体1通过固定块10和横向定位块2安装，通过定位孔9与固定安装孔19，对箱体1进行固定，垂直加强筋14与连接加强筋17可以使整个箱体1的结构更加稳定，端板11上预设有螺纹孔18，方便连接外部转动机构，端板11中间设置有侧加强筋13，提高端板11的稳定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种结构稳定的开门机变速箱体，包括箱体，其特征在于：所述箱体一端固定安装有横向定位块，所述箱体上端固定安装有电机法兰，所述电机法兰上预留有沉孔，所述电机法兰上预留有电机轴安装孔，所述电机法兰一端固定安装有连接板，所述连接板上开设有接线槽，所述连接板的外侧预留有接线盒孔，所述箱体下端固定安装有固定块，所述箱体外侧设置有端板，所述端板上预留有轮轴安装孔，所述端板上固定安装有侧加强筋，所述箱体远离横向定位块的一端固定安装有垂直加强筋。

2.根据权利要求1所述的一种结构稳定的开门机变速箱体，其特征在于：所述箱体上对称设置有四个横向定位块，且横向定位块为矩形结构，并且横向定位块上预设有定位孔。

3.根据权利要求1所述的一种结构稳定的开门机变速箱体，其特征在于：所述箱体一侧设置有端盖，且端盖上活动安装有紧固螺栓，并且紧固螺栓在端盖上对称设置有四个。

4.根据权利要求1所述的一种结构稳定的开门机变速箱体，其特征在于：所述连接板下端固定安装有连接加强筋，且连接加强筋为弧形设计，并且连接加强筋在连接板上依次设置有五个。

5.根据权利要求1所述的一种结构稳定的开门机变速箱体，其特征在于：所述箱体底部高于固定块底部，且固定块上预留有固定安装孔，并且固定块在箱体底部对称设置有两个。

6.根据权利要求1所述的一种结构稳定的开门机变速箱体，其特征在于：所述端板上对称设置有十个侧加强筋，且侧加强筋关于轮轴安装孔的圆心等间距排布，并且端板上预留有八个相互对称的螺纹孔。

技术总结
本实用新型公开了一种结构稳定的开门机变速箱体，包括箱体，所述箱体一端固定安装有横向定位块，所述箱体上端固定安装有电机法兰，所述电机法兰上预留有沉孔，所述电机法兰上预留有电机轴安装孔，所述电机法兰一端固定安装有连接板，所述连接板上开设有接线槽，所述连接板的外侧预留有接线盒孔，所述箱体下端固定安装有固定块，所述箱体外侧设置有端板，所述端板上预留有轮轴安装孔，所述端板上固定安装有侧加强筋，所述箱体远离横向定位块的一端固定安装有加垂直加强筋。该结构稳定的开门机变速箱体，解决了安装过于单一，无法安装与电机配套的接线盒，工作时整个设备的震动太大，容易对箱体产生磨损，减少设备的使用寿命的问题。

技术研发人员：沈国荣
受保护的技术使用者：浙江德易精密机械有限公司
技术研发日：2020.01.17
技术公布日：2021.01.05
