基于多层显示屏的冗余结构的制作方法

本实用新型涉及交通及工控领域，尤其是涉及一种基于多层显示屏的冗余结构。

背景技术：

凡参与人机信息交流的各领域，人机界面是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。在工业控制及交通工具上对人机界面的可靠性要求非常高，如出现故障可能会导致严重的后果。

目前人机界面在硬件上基本采用一组控制及显示装置，厂家投入巨大的成本采用可靠性高的器件来提高设备运行的稳定性。如人机界面出现故障，会造成人机交互中断，使工作不能连续，轻则造成财产损失，重则造成人员伤亡，危害性极大。

技术实现要素：

本实用新型的目的在于提供一种基于多层显示屏的冗余结构，其可避免人机交互中断，且具有较高的工作稳定性和可靠性。

为解决上述技术问题，本实用新型的实施方式提供了基于多层显示屏的冗余结构，其包括：承载体；安装于所述承载体且由一组底层显示屏、至少一组层叠布置于底层显示屏上的透明显示屏构成多层显示屏组件；安装于所述承载体中的控制主板，该控制主板设置有分别控制各层显示屏的控制模块。

基于多层显示屏的冗余技术，该冗余技术中：利用一组底层显示屏、至少一组层叠布置于底层显示屏上的透明显示屏构成多层显示屏组件；利用不同的控制模块独立控制多层显示屏组件中的每一层显示屏，各组控制模块位于控制主板；利用其中一组显示屏以供人机界面正常显示；当前供人机界面正常显示的显示屏和/或控制模块出现故障，控制主板切换至另一组显示屏和与该组显示屏相连的控制模块，以此类推，保证人机界面的正常工作。

与现有技术相比，本实用新型的实施方式所提供的冗余技术利用多层叠加的透明显示屏构成多层显示屏组件，而各层显示屏具有相互独立的控制模块，当 一组控制模块与一层对应的显示屏构成的系统出现故障时则由控制主板切换到另一组系统，使得人机界面持续工作，由于不工作的显示屏是透明的，不影响工作显示屏的显示，有效解决了人机界面故障时造成的损失，能持续保证人机交互，大大提高了社会效益及工业控制的安全性及可靠性。

作为本实用新型的基于多层显示屏的冗余结构中，所述底层显示屏为透明显示屏或者非透明显示屏。

作为本实用新型的基于多层显示屏的冗余结构中显示屏的切换顺序为：当前供人机界面正常显示的显示屏和/或控制模块出现故障，则控制主板切换至另一组显示屏进行工作。

作为本实用新型的基于多层显示屏的冗余结构中，所述多层显示屏组件与承载体之间为一体式结构或者分体式可拆卸结构。

附图说明

图1为基于多层显示屏的冗余结构示意图；

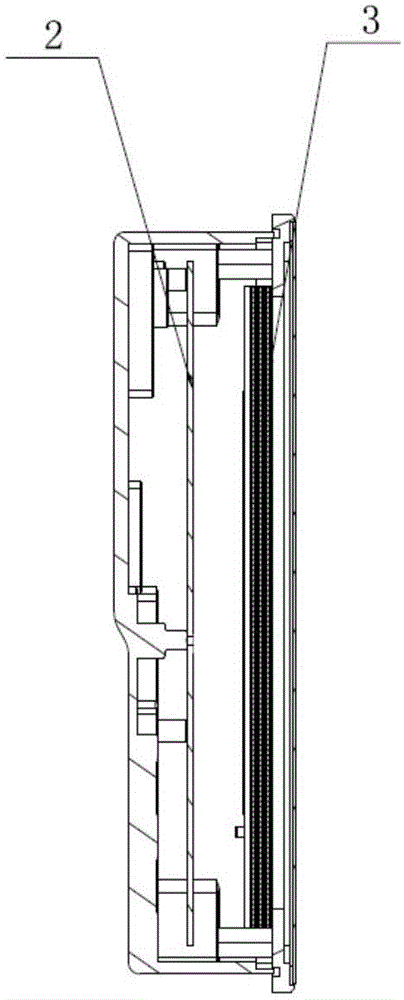

图2为基于多层显示屏的冗余结构剖视图；

图3为基于多层显示屏的冗余结构原理图。

附图标记说明：1、显示界面区；2、控制主板；3、多场显示屏组件；4、第一层显示屏；5、第二层显示屏；6、第n层显示屏；7、第一层显示屏控制模块；8、第二层显示屏控制模块；9、第n层显示屏控制模块；10、切换控制模块。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型。

参见图1-2，基于多层显示屏的冗余结构，该结构包括由框架结构而构成的承载体作为整个装置体的支撑结构，以便于相关设备、零部件的装配，在承载体的表面设置有显示界面区1，在该承载体中设置有由一组底层显示屏、至少一组层叠布置于底层显示屏上的透明显示屏构成多层显示屏组件3，多层显示屏组件则对应布置于所述显示界面区，安装于所述承载体中的控制主板2设置有分别控制各层显示屏的控制模块。

其中，多层显示屏组件中的底层显示屏组件根据需要可设置呈非透明显示屏，也可以选择透明显示屏。

另外，多层显示屏组件与承载体之间可以是一体式结构，也可以是分体式可拆卸结构。

人机界面正常时有一组控制模块及显示屏工作，正常工作的一组故障时可马上切换到第二组控制模块及显示屏上，如此类推。由于不工作的显示屏为透明，不影响出处于工作状态的显示屏的显示效果。控制模块是独立工作，相互之间不会产生任何影响。

参见图3，该图示出了基于多层显示屏的冗余技术中装置体的原理图，其包括设置于控制主板2处的切换控制模块10，该切换控制模块连接于第一层显示屏控制模块7、第二层显示屏控制模块8以及与第n层显示屏控制模块9，这里的n≥3，第一层显示屏控制模块连接于第一层显示屏4，第二层显示屏控制模块连接于第二层显示屏5，第n层显示屏控制模块连接于第n层显示屏6，当第一层显示屏4或者第一层显示屏控制模块出现故障，控制主板则通过切换控制模块而与第二层显示屏控制模块及第二层显示屏建立通讯，以此类推，当然，切换顺序可以根据需要进行变更和设置。

安装显示屏组件的承载体具有围绕显示界面区的面板部分，该面板部分可设置若干点状的半球形凸起，且在半球形凸起的表面设置发光涂层，在列车进入隧道、晚上或者照明系统不佳的情况下，既能提高整个冗余结构所在位置的识别度，又能增加触感，实现触感与视觉双保险。

基于多层显示屏的冗余技术(方法)中利用一组底层显示屏、至少一组层叠布置于底层显示屏上的透明显示屏构成多层显示屏组件，其中，底层显示屏可以是透明显示屏，也可以是非透明显示屏，而多层显示屏组件所架构的显示屏层级可以是2层、3层或者更多，根据不同的工况要求进行相应的调整。然后，该冗余技术中利用不同的控制模块独立控制多层显示屏组件中的每一层显示屏，各组控制模块位于控制主板，这样，在进行切换工作时，不仅仅是相应的故障显示屏进行切换，而且对应故障显示屏的控制模块也同时进行切换，进一步提升了冗余技术的可靠性。

在实际操作过程中，该冗余技术只利用其中一组显示屏以供人机界面正常显示，其它组的显示屏处于非工作状态，当前供人机界面正常显示的显示屏和/或控制模块出现故障，控制主板切换至另一组显示屏和与该组显示屏相连的控制模块进行工作，以此类推，保证人机界面的正常工作。

从上述内容不难发现，冗余技术利用多层叠加的透明显示屏构成多层显示屏组件，而各层显示屏具有相互独立的控制模块，当一组控制模块与一层对应的显示屏构成的系统出现故障时则由控制主板切换到另一组系统，使得人机界面持续工作，由于不工作的显示屏是透明的，不影响工作显示屏的显示，有效解决了人机界面故障时造成的损失，能持续保证人机交互，大大提高了社会效益及工业控制的安全性及可靠性。

作为一种选择，冗余技术中显示屏的切换顺序为：当前供人机界面正常显示的显示屏和/或控制模块出现故障，则控制主板切换至另一组显示屏进行工作。

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
