一种磁脉冲传送装置的制作方法

本发明属于移动支付领域，具体涉及一种磁脉冲传送装置。

背景技术：

磁条卡是一种卡片状的磁性记录介质，利用磁性载体记录字符与数字信息，用来标识身份或其它用途，例如我们使用的磁条银行卡，就是一种最常见的磁条卡。

以磁条银行卡在pos终端上刷卡支付为例，使用时，将银行卡的磁条部位在pos终端的刷卡槽中划过，pos终端的磁头从磁条中读取卡数据。从银行卡的磁条至pos终端的磁头的信息交互是通过如下方式实现的，即：银行卡的磁条中包含极性交替变换的磁畴，当磁条划过pos终端的磁头时，磁条的移动会在磁头处生成变化的磁场，变化的磁场会在磁头的线圈中感应出相匹配的电信号，从而完成磁条与磁头之间的信息交互。

随着移动支付在人们的日常生活中的日益普及，出现以非接方式来完成磁条数据向读卡器装置(如pos终端等)的传递。例如，在公开号为cn105787542a的中国专利中，公开了通过电感器向pos终端发射高能磁脉冲的技术方案。一方面，该电感器包括一个或多个矩形线束，所述线束具有约40*30mm的外部尺寸，具有3mm的线束厚度，该电感器的外部尺寸较大。另一方面，电感器被设计为绕组电阻足够低，用于提供生成强烈磁场所需的大电流，大电流意味着功耗较高。当使用可穿戴设备时，由于电池体积受限，功耗直接影响使用次数和续航时间，一天一充乃至几天一充的可穿戴设备会严重影响用户的使用体验。

技术实现要素：

本发明要解决的技术问题是提供一种磁脉冲传送装置，该磁脉冲传送装置可以采用向读卡器装置发送磁脉冲的非接方式与读卡器装置进行信息交互，其发射天线采用软磁合金材料的磁芯以配置为具有高磁通量以及使其线圈在流通小电流强度的电流脉冲时被配置为具有高磁感应强度，从而可以减小发射天线的尺寸以及降低功耗。

为解决上述技术问题，本发明采用如下的技术方案：

一种磁脉冲传送装置，所述磁脉冲传送装置包括：

支付报文输出模块，用于生成或获取支付报文，并以脉冲流的形式输出支付报文；

驱动电路，用于接收脉冲流形式的支付报文并生成与之对应的电流脉冲供给发射天线；

发射天线，包括磁芯和卷绕在磁芯上的线圈，用于生成并向外发射包含支付报文信息的磁脉冲，

其中，所述发射天线被配置为具有高磁通量，从而减小所述发射天线的尺寸；以及

所述线圈被配置为在流通具有小电流强度的所述电流脉冲时具有高磁感应强度，以使所述磁脉冲被读卡器装置的磁头捕获。

一实施例中，所述线圈流通的所述电流脉冲的电流峰值不超过120ma，且其平均电流值不超过30ma。

一实施例中，所述磁脉冲传送装置发送所述磁脉冲至所述读卡器装置的磁头的有效作用距离为0～10cm。

一实施例中，所述线圈的电阻值为5欧姆～20欧姆。

一实施例中，所述线圈的电感和电阻值的比率范围为85μh/ohm～120μh/ohm。

一实施例中，所述磁芯的厚度为0.05～0.2mm。

一实施例中，所述发射天线为片状结构。

一实施例中，所述支付报文输出模块能够从外部移动终端获取所述支付报文。

一实施例中，所述磁脉冲传送装置采用可穿戴设备形态。

一实施例中，所述线圈的材料为银、铜、铝、金或合金。

一实施例中，所述磁芯采用软磁合金材料制成。

采用本发明具有如下的有益效果：

1、本发明所述的磁脉冲传送装置可以向外发射磁脉冲信号以与外部的读卡器装置进行信息交互。

2、本发明所述的磁脉冲传送装置采用软磁合金材料的磁芯，以被配置为具有高磁通量，从而可以减小发射天线的尺寸。

3、本发明所述的磁脉冲传送装置的发射天线的线圈在流通有小电流强度的电流脉冲时被配置为具有高磁感应强度，从而可以使磁脉冲传送装置在低功耗状态下向外发送磁脉冲且能被读卡器装置的磁头捕获。

附图说明

图1为本发明实施例的磁脉冲传送装置示意图；

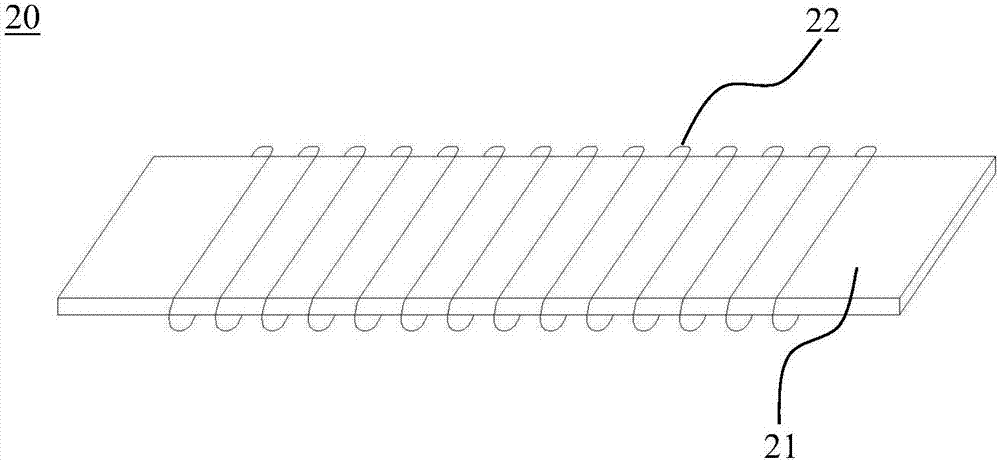

图2为本发明实施例的磁脉冲传送装置采用的发射天线示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

参考图1至图2，示出了本发明所述的一种磁脉冲传送装置10，磁脉冲传送装置包括：

1)支付报文输出模块，用于生成或获取支付报文，并以脉冲流的形式输出支付报文。

一实施例中，支付报文输出模块从外部移动终端(例如智能手机等)获取所述支付报文。

一实施例中，支付报文输出模块可以由其自身生成支付报文。

2)驱动电路，用于接收脉冲流形式的支付报文并生成与之对应的电流脉冲供给发射天线。

3)发射天线20，包括磁芯21和卷绕在磁芯21上的线圈22，用于生成并向外发射包含支付报文信息的磁脉冲。一实施例中，为了减少发射天线的占用空间，发射天线20可以压缩为片状结构，例如图2所示长方体式片状结构。图1中用虚线大概示出了发射天线20在磁脉冲传送装置10中的位置。

其中，磁芯21采用软磁合金材料以使发射天线20被配置为具有高磁通量，从而可以减小发射天线20的尺寸。一实施例中，磁芯的厚度取值范围为0.05～0.2mm。这里，高磁通量是一个相对的概念，并不一定是指具有高绝对值的磁通量，而是如果在相对小的电流强度以及特定的线圈的电感和电阻值的比率范围的情形下，可以实现较大的磁通讯的有效作用距离，则称为高磁通量。例如，当线圈流通的电流脉冲的电流峰值不超过120ma，其平均电流值不超过30ma，且线圈的电感和电阻值的比率范围为85μh/ohm～120μh/ohm时，磁脉冲传送装置发送磁脉冲至读卡器装置的磁头的有效作用距离达到10cm时，就可称为高磁通量。

线圈22被配置为在流通具有小电流强度的电流脉冲时具有高磁感应强度，以使磁脉冲被读卡器装置(例如pos终端等)的磁头捕获。这里，高磁感应强度是一个相对的概念，并不一定是指具有高绝对值的磁感应强度，这里的高磁感应强度与上文的高磁通量对应，即发射天线具有高磁通量，则线圈具有高磁感应强度。类似地，小电流强度指的是相对于达到相同磁感应强度的其他线圈，需要的电流强度更小。例如，线圈22流通的电流脉冲的电流峰值不超过120ma，且其平均电流值不超过30ma。

一实施例中，线圈22流通的电流脉冲的电流峰值不超过110ma，且其平均电流值不超过30ma。更佳地，线圈22流通的电流脉冲的电流峰值不超过100ma，且其平均电流值不超过25ma。

一实施例中，线圈22的电阻值取值范围为5～20欧姆。一实施例中，线圈22的电感和电阻值的比率范围为85μh/ohm～120μh/ohm。另一实施例中，线圈22的电感和电阻值的比率范围为90μh/ohm～110μh/ohm。

一实施例中，线圈的材料为银、铜、铝、金或合金。

一实施例中，磁脉冲传送装置发送所述磁脉冲至所述读卡器的磁头的有效作用距离为0～10cm。另一实施例中，磁脉冲传送装置发送所述磁脉冲至所述读卡器的磁头的有效作用距离为0～7cm。

考虑到本发明所述的磁脉冲传送装置耗电量低，且其采用的发射天线面积小，因而本发明采用的技术方案可以用于可穿戴设备。本发明所述的磁脉冲传送装置既可以采用如图1所示的独立的可穿戴式产品形态，磁脉冲传送装置也可以集成于移动终端来使用。

应当理解，本文所述的示例性实施例是说明性的而非限制性的。尽管结合附图描述了本发明的一个或多个实施例，本领域普通技术人员应当理解，在不脱离通过所附权利要求所限定的本发明的精神和范围的情况下，可以做出各种形式和细节的改变。
