一种配网用绝缘连接器的制作方法

本实用新型涉及一种电力配网使用设备，具体涉及一种配网用绝缘连接器，属于电力配网使用设备技术领域。

背景技术：

电力已经成为当今社会最主要的能源之一，根据其使用范围广泛，设置了许多电力设备和线路，由于人们对电力的依赖，使得电力的维修变得十份重要，现有的电力配网用连接器，虽然大都采用绝缘材料制作，也起到一定的绝缘效果，但难免会出现漏电的情况，如果不能在漏电时及时作出警报，将危及工作人员的安全，为此，我们提出一种配网用绝缘连接器。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种配网用绝缘连接器，通过设置漏电检测器，配合蜂鸣警报装置的使用，当连接器发生漏电的情况时，蜂鸣警报装置发出警报，通过设置太阳能电池板，配合蓄电池的使用，给漏电检测器和蜂鸣警报装置提供电能，该装置避免由于漏电所导致的工人触电事故，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种配网用绝缘连接器，包括下固定件和上固定件，所述下固定件一侧设有蜂鸣警报装置，所述下固定件通过绝缘螺栓连接上固定件，所述上固定件一侧设有太阳能电池板，所述太阳能电池板内部设有蓄电池，所述蓄电池连接设置于上固定件内部的微处理器，所述上固定件顶部设有绝缘力矩螺母，所述绝缘力矩螺母连接绝缘螺栓，所述下固定件和上固定件对接处分别设有固定架A和固定架B，所述固定架A和固定架B内均设有密封胶套，所述下固定件和上固定件上均设有漏电检测器。

作为本实用新型的一种优选技术方案，所述微处理器分别连接蓄电池、漏电检测器和蜂鸣警报装置。

作为本实用新型的一种优选技术方案，所述下固定件和上固定件均由绝缘材料制成。

作为本实用新型的一种优选技术方案，所述密封胶套上设有穿刺导电片。

作为本实用新型的一种优选技术方案，所述上固定件两侧分别设有左分支接线和右分支接线。

本实用新型所达到的有益效果是：一种配网用绝缘连接器，通过设置漏电检测器，配合蜂鸣警报装置的使用，当连接器发生漏电的情况时，蜂鸣警报装置发出警报，通过设置太阳能电池板，配合蓄电池的使用，给漏电检测器和蜂鸣警报装置提供电能，该装置避免由于漏电所导致的工人触电事故。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

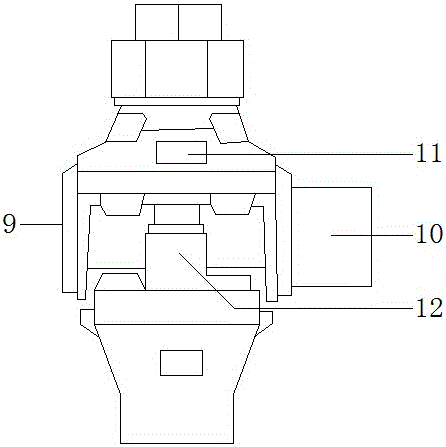

图1是本实用新型实施例所述的一种配网用绝缘连接器整体结构示意图；

图2是本实用新型实施例所述的一种配网用绝缘连接器侧视图；

图3是本实用新型实施例所述的一种配网用绝缘连接器运行原理示意图；

图中标号：1、下固定件；2、上固定件；3、绝缘力矩螺母；4、固定架A；5、固定架B；6、密封胶套；7、蜂鸣警报装置；8、太阳能电池板；9、左分支接线；10、右分支接线；11、漏电检测器；12、绝缘螺栓。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型一种配网用绝缘连接器，包括下固定件1和上固定件2，所述下固定件1一侧设有蜂鸣警报装置7，所述下固定件1通过绝缘螺栓12连接上固定件2，所述上固定件2一侧设有太阳能电池板8，所述太阳能电池板8内部设有蓄电池，所述蓄电池连接设置于上固定件2内部的微处理器，所述上固定件2顶部设有绝缘力矩螺母3，所述绝缘力矩螺母3连接绝缘螺栓12，所述下固定件1和上固定件2对接处分别设有固定架A4和固定架B5，所述固定架A4和固定架B5内均设有密封胶套6，所述下固定件1和上固定件2上均设有漏电检测器11。

所述微处理器分别连接蓄电池、漏电检测器11和蜂鸣警报装置7，所述下固定件1和上固定件2均由绝缘材料制成，所述密封胶套6上设有穿刺导电片，所述上固定件2两侧分别设有左分支接线9和右分支接线10。

需要说明的是，本实用新型为一种配网用绝缘连接器，工作时，通过设置漏电检测器11，配合蜂鸣警报装置7的使用，当连接器发生漏电的情况时，蜂鸣警报装置7发出警报，通过设置太阳能电池板8，配合蓄电池的使用，给漏电检测器11和蜂鸣警报装置7提供电能，该装置避免由于漏电所导致的工人触电事故，通过设置绝缘力矩螺母3，配合绝缘螺栓12的使用，可固定穿过左分支接线9和右分支接线10的电缆，使用方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
