插拔式智能模块安装盒的制作方法

本实用新型涉及智能模块线路连接领域，特别涉及一种插拔式智能模块安装盒。

背景技术：

目前的智能模块安装盒主要有两种，一种为卧式，即电路板部分位于安装盒的中央，接线端子分布在两侧，从两侧接线。该模式的安装盒通常体积比较大，安装和携带都不方便，而且信号线从两侧接线，容易导致走线混乱，不利于出现故障时对故障点进行排查；另一种为插拔式安装盒，该类安装盒为立式结构，核心电路板位于安装盒体内，下面配以一整块大的底座接线板，接线端子位于接线板上。该类安装盒的底座部分过于庞大，显得不够灵活，尤其在所需要的模块较少时，该缺点就显得尤为突出。

技术实现要素：

为了解决现有智能模块级联方法走线混乱、底座部分过于庞大，显得不够灵活的技术问题，本实用新型提供一种走线条理性强、底座部分体积轻小，灵活方便的插拔式智能模块安装盒。

本实用新型提供的插拔式智能模块安装盒包括底座部分及安装盒主体部分，所述底座部分与所述安装盒主体部分连接，所述底座部分包括导轨卡扣，所述导轨卡扣设于所述底座部分侧部边缘，所述安装盒主体部分包括上下连接部分接插孔及接线端子，所述上下连接部分接插孔设于所述安装盒主体部分两侧部，所述接线端子设于所述安装盒主体部分。

在本实用新型提供的插拔式智能模块安装盒的一种较佳实施例中，所述底座部分还包括底测电路板卡扣，所述底测电路板卡扣设于所述底座部分。

在本实用新型提供的插拔式智能模块安装盒的一种较佳实施例中，所述底座部分还包括安装盒上下部分固定螺丝孔及固定底板的螺丝孔，所述安装盒上下部分固定螺丝孔及所述固定底板的螺丝孔均设于所述底座部分。

在本实用新型提供的插拔式智能模块安装盒的一种较佳实施例中，所述安装盒主体部分还包括指示灯孔，所述指示灯孔设于所述安装盒主体部分。

在本实用新型提供的插拔式智能模块安装盒的一种较佳实施例中，所述安装盒主体部分还包括散热孔，所述散热孔设于所述安装盒主体部分。

在本实用新型提供的插拔式智能模块安装盒的一种较佳实施例中，所述安装盒主体部分还包括拨码开关孔，所述拨码开关孔设于所述安装盒主体部分。

相对于现有技术，本实用新型的插拔式智能模块安装盒具有如下的有益效果：

占用空间更小，且安装盒为上下可插拔式，可带电插拔，即不用断电的情况即可完成模块的更换，安装更换方便，且安装盒为塑料壳体，更加便于携带；与其他类型的插拔式安装盒相比，本安装盒的底座部分为相互独立的壳体，安装盒与安装盒之间通过接插件进行连接，组合灵活，模块可多可少，特别适用于模块数量较少的情况。

安装盒为导轨式安装，底座的底部有标准导轨的安装槽，右侧有两个用以将安装盒固定在导轨上的卡扣。底座的左下角和右上角各设有一个用以固定盒体上下两部分的螺丝孔，同时还有两个用以固定底部辅助电路板的卡扣，在底座的左上角和右下角还设有固定底部辅助电路板的螺丝孔，电路板分别用对角的螺丝和卡扣固定，从而保证电路板绝对稳固，不受插拔的影响。底座左侧设有双层端子空间，用以进行信号线连接。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

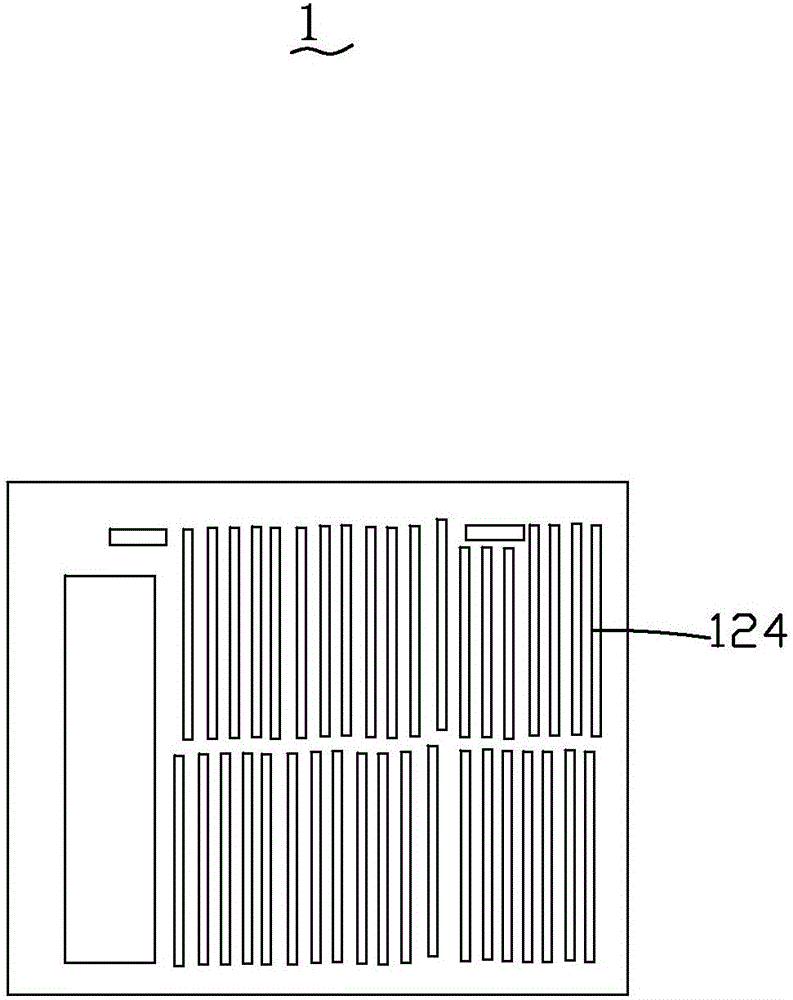

图1是本实用新型提供的插拔式智能模块安装盒一较佳实施例的俯视图；

图2是图1所示的插拔式智能模块安装盒一较佳实施例的左视图；

图3是图1所示的插拔式智能模块安装盒一较佳实施例的后视图；

图4是图1所示的插拔式智能模块安装盒一较佳实施例的仰视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请一并参阅图1至图4，其中图1是本实用新型提供的插拔式智能模块安装盒一较佳实施例的俯视图；图2是图1所示的插拔式智能模块安装盒一较佳实施例的左视图；图3是图1所示的插拔式智能模块安装盒一较佳实施例的后视图；图4是图1所示的插拔式智能模块安装盒一较佳实施例的仰视图。

所述插拔式智能模块安装盒1包括底座部分11及安装盒主体部分12。所述底座部分11与所述安装盒主体部分12连接。

所述底座部分11包括导轨卡扣111、底测电路板卡扣112、安装盒上下部分固定螺丝孔113及固定底板的螺丝孔114。所述导轨卡扣111设于所述底座部分11侧部边缘，所述底测电路板卡扣112设于所述底座部分11，所述安装盒上下部分固定螺丝孔113及所述固定底板的螺丝孔114均设于所述底座部分。

所述安装盒主体部分12包括上下连接部分接插孔121、接线端子122、指示灯孔123、散热孔124及拨码开关孔125。所述上下连接部分接插孔121设于所述安装盒主体部分12两侧部，所述接线端子122设于所述安装盒主体部分12。所述指示灯孔123设于所述安装盒主体部分12。所述散热孔124及所述拨码开关孔125均设于所述安装盒主体部分12。

本实用新型的插拔式智能模块安装盒1具有如下的有益效果：

占用空间更小，且安装盒为上下可插拔式，可带电插拔，即不用断电的情况即可完成模块的更换，安装更换方便，且安装盒为塑料壳体，更加便于携带；与其他类型的插拔式安装盒相比，本安装盒的底座部分为相互独立的壳体，安装盒与安装盒之间通过接插件进行连接，组合灵活，模块可多可少，特别适用于模块数量较少的情况。

安装盒为导轨式安装，底座的底部有标准导轨的安装槽，右侧有两个用以将安装盒固定在导轨上的所述导轨卡扣111。底座的左下角和右上角各设有一个用以固定盒体上下两部分的所述安装盒上下部分固定螺丝孔113，同时还有两个用以固定底部辅助电路板的底测电路板卡扣112，在底座的左上角和右下角还设有固定底部辅助电路板的固定底板的螺丝孔114，电路板分别用对角的螺丝和卡扣固定，从而保证电路板绝对稳固，不受插拔的影响。底座左侧设有双层端子空间，即所述接线端子122空间，用以进行信号线连接。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
