一种可变直径和播种株距的穴播器的制作方法

本发明涉及农业播种机械领域，属于穴播器结构的改进，特别是一种可变直径和播种株距的穴播器。

背景技术：

目前普遍使用穴播器完成机械化播种作业，但市面穴播器直径大小不一，机架并不通用，维护只可更换专用机架。并且可拆卸鸭嘴的穴播器也无法解决播种大株距、任意株距的难题(市面穴播器直径45cm以下,穴数3-16，可拆卸鸭嘴的穴播器的株距只能小范围调整，非常有限)。如要实现，必须定制和改造机具。费工，费时，也无法满足农业生产的需要。

技术实现要素：

本发明的目的在于提供一种可变直径和播种株距的穴播器，其结构合理，性能可靠，可以避免穴播器直径大小不一的问题，使播种机机架可以通用，还可以改变成任意株距，使用方便，节约成本，省工省时。

本发明的目的是这样实现的：一种可变直径和播种株距的穴播器，包括在穴播器轴上固装着定盘，通过轴承安装着与定盘相配合的动盘，压盘通过排种圈与动盘固装为一体，在压种圈均布的通孔上分别安装着播种鸭嘴，在压种圈的通孔上安装着具有导种孔的导种块，导种孔与通孔相配合，在导种块上配合安装着具有落种口的播种鸭嘴连接装置，在播种鸭嘴连接装置上配合安装着播种鸭嘴，在压盘和动盘的外侧面上通过螺栓分别固装着对称的环形压板。

本发明的工作原理：

本发明需要播种大株距，改变直径时，用压板和螺栓固定穴播器，将原排种圈上的播种鸭嘴取下，在原位置装入导种块，并在导种块上连接播种鸭嘴即可。

本发明结构合理，性能可靠，实现了可以避免穴播器直径大小不一的问题，使播种机机架可以通用，还可以改变成任意株距，使用方便，节约了成本，省工省时。

附图说明

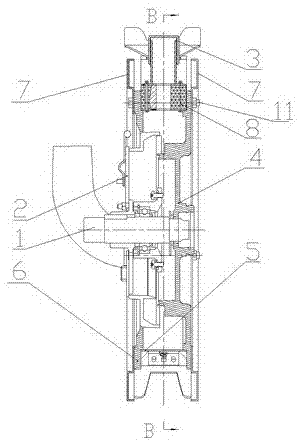

下面将结合附图对本发明作进一步的描述，图1为本发明的主视结构示意图，图2为图1的a-a剖视结构示意图，图3为图2的b-b剖视实施例1结构示意图，图4为图2的b-b剖视实施例2结构示意图，图5为导种块的主视结构示意图，图6为图5的c-c剖视结构示意图。

具体实施方式

一种可变直径和播种株距的穴播器，如图1、图2、图5、图6所示，包括在穴播器轴1上固装着定盘2，通过轴承安装着与定盘2相配合的动盘4，压盘6通过排种圈5与动盘4固装为一体，在压种圈5均布的通孔上分别安装着播种鸭嘴3，在压种圈5的通孔上安装着具有导种孔9的导种块8，导种孔9与通孔相配合，在导种块8上配合安装着具有落种口的播种鸭嘴连接装置，在播种鸭嘴连接装置上配合安装着播种鸭嘴3，在压盘6和动盘4的外侧面上通过螺栓11分别固装着对称的环形压板7。导种块8的顶面和底面均为圆弧面，其顶面与播种鸭嘴连接装置相配合，其底面与压种圈6相配合，在导种块8上设置着贯穿导种块顶面和底面的导种孔9。导种块8的高度为1-30㎝。导种块8由尼龙或金属构成。

如图3所示的本发明实施例1，播种鸭嘴连接装置的结构为在导种块8的顶面上配合安装着播种鸭嘴底板10，在播种鸭嘴底板10上设置着与导种块的导种孔9相配合的落种口。

如图4所示的本发明实施例2，播种鸭嘴连接装置的结构为在均布的导种块8上配合安装着圆环状的大腰带，在大腰带12上均布设置着与导种块的导种孔9相对应的落种口。

技术特征：

技术总结
本发明涉及农业播种机械领域，属于穴播器结构的改进，特别是一种可变直径和播种株距的穴播器，包括在穴播器轴上固装着定盘，通过轴承安装着与定盘相配合的动盘，压盘通过排种圈与动盘固装为一体，在压种圈均布的通孔上分别安装着播种鸭嘴，在压种圈的通孔上安装着具有导种孔的导种块，导种孔与通孔相配合，在导种块上配合安装着具有落种口的播种鸭嘴连接装置，在播种鸭嘴连接装置上配合安装着播种鸭嘴，在压盘和动盘的外侧面上通过螺栓分别固装着对称的环形压板。其结构合理，性能可靠，可以避免穴播器直径大小不一的问题，使播种机机架可以通用，还可以改变成任意株距，使用方便，节约成本，省工省时。
