一种土豆处理装置的制作方法

本发明属于农产品初加工及深加工领域，具体涉及一种土豆处理装置。

背景技术：

土豆已经成为中国第三大粮食作物，由于土豆的营养性和其种植的优越性，越来越受到农业领域的重视。目前对于土豆的初加工和深加工均为不同的企业或不同的设备进行的，其中重复的运输、仓储均导致了最终产品的成本上升，从而使得土豆产业的发展受到一定限制。

目前常规的土豆收获装置也不能实现完全的自动化，滑犁的控制大多需要人力来控制，对于尺寸不同土豆的筛选也大多靠人力，而随着人力成本的逐渐上升，土豆最终产品的成本也即上升了很多。

技术实现要素：

本发明的目的在于提出一种土豆处理装置。

具体通过如下技术手段实现：

一种土豆处理装置，包括收获装置和清洗装置；

所述收获装置包括滑犁、与滑犁固定连接的定位轮、控制滑犁位置和倾斜角度的位置调节杆、用于控制位置调节杆的调节杆控制部件、与滑犁背部连接的除泥传动部件、与处理传动部件尾端连接的除秧部件、与除秧部件出口连接的倾斜传动部件、设置在倾斜传动部件侧边的秧苗收集部件、与倾斜传动部件终端连接的土豆筛选装置以及车架、行走轮和控制装置；

所述清洗装置包括与土豆筛选装置出口连接的多个分类土豆传送部件、在分类土豆传送部件上设置的结晶水清洗部件、与分类土豆传送部件连接的分类土豆收集箱；

所述滑犁倾斜设置，其与水平地面的夹角为α，通过滑犁将埋在土下的土豆以及土豆周围的泥土斜向铲出且滑向滑犁背部，并送入到除泥传送部件上；

所述定位轮通过支架固定设置在滑犁的前端，通过其在田地表面滚动而随时调节滑犁的高度，从而保证滑犁入土深度保持一致；

所述除泥传动部件包括金属传动带和震动部件，在金属传动带表面设置多个条形通孔，在金属传动带两端设置挡板，所述震动部件设置在金属传动带两端，用于在金属传动带传动的过程中对其进行震动；

所述除秧部件包括内外能够同轴旋转的双层滚筒，其中内筒内设置有多个金属球；

所述倾斜传动部件包括倾斜设置的传送带，所述倾斜设置的传送带表面设置有多个圆形通孔；

所述秧苗收集部件设置于倾斜传动部件侧边，且能够接收从倾斜传动部件滑落的秧苗；

所述土豆筛选装置包括内部设置的多个筛选传送板，从而将不同尺寸的土豆进行分类，通过不同的分类土豆传送部件传送到不同的所述分类土豆收集箱中。

所述分类土豆传送部件上设置的结晶水清洗部件包括洁净水储存管道和多个高压喷嘴，用于将高压水喷射到分类土豆传送部件上的土豆上。

所述车架用于将各个部件固定在行走的土豆处理装置上。

所述行走轮用于将所述土豆处理装置在田地中移动。

所述控制装置用于控制所述土豆处理装置的行走、滑犁的定位、除泥传动部件的传动和震动、除秧部件的转动、倾斜传动部件的传动、土豆筛选装置的工作以及分类土豆传送部件的传动和分类土豆收集箱的工作。

所述α的角度范围为10°~45°（优选15°~35°）。

所述土豆筛选装置内部设置有三个筛选传送板，三个筛选传送板表面均设置多个通孔，其中位于最上部的第一筛选传送板通孔的孔径最大，位于最下部的第三筛选传送板通孔的孔径最小，位于中部的第二筛选传送板通孔孔径居中，通过三个筛选传送板在传送过程中的通孔筛选，使得不同尺寸的土豆传送到不同的分类土豆收集箱中。

所述分类土豆传送部件包括密闭外壳。

所述分类土豆传送部件下部还设置有循环水储存箱，在循环水储存箱上部设置有杂物过滤网。

本发明的效果在于：

1，通过一体化的收获、清洗的设置，使得土豆产品不用重复的运输和仓储，从而对土豆最终产品的成本实现了降低。

2，通过定位轮而对滑犁的位置进行实时限定，由于定位轮在其之前进行行走，当田地位置上升之后，滑犁也随着定位轮的上升而上升，即不会产生入土过深而增大滑犁阻力的情况发生，当田地位置下降之后，滑犁也随着定位轮的下降而下降，不会产生入土过浅而收获不到土豆的情况发生。

3，通过设置震动的处理传动部件，使得其中较碎的泥土通过其中通孔落下，没有破碎的泥土由于震动也会形成较小或较碎的泥土而在除秧部件之前（或较少部分进入除秧部件中）落下，由于其中的通孔设置为条形通孔，即不会导致圆形土豆的滞留。

通过在设置倾斜传动部件，且在倾斜传动部件上设置圆形通孔，使得土豆均临时固定在传动部件上向上传送，而秧苗或残留的泥土会从侧部滑下，从而达到土豆与秧苗（或少量泥土）的分离。

通过设置机械化的土豆筛选装置而将土豆依据尺寸进行分类，不同尺寸的土豆用于不同的用途，并且最下部的筛下物进一步的去除残留的秧苗和泥土，从而对土豆进一步高效的进行清洁，为下一步加工工序提供良好的原料。

附图说明

图1为本发明土豆处理装置的结构示意图。

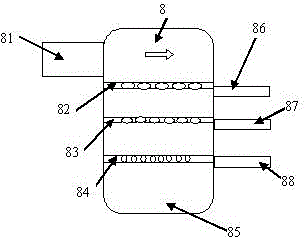

图2为本发明土豆筛选装置结构示意图。

其中：1-位置调节杆，2-滑犁，3-定位轮，4-除泥传动部件，5-除秧部件，6-倾斜传动部件，7-秧苗收集部件，8-土豆筛选装置，9-分类土豆传送部件，10-土豆收集箱，11-行走轮，12-车架，13-调节杆控制部件，14-控制装置，15-高压喷嘴，81-土豆筛选装置入口，82-第一筛选传送板，83-第二筛选传送板，84-第三筛选传送板，85-筛下物储存箱，86-大土豆传送出口，87-中土豆传送出口，88-小土豆传送出口。

具体实施方式

实施例1

一种土豆处理装置，包括收获装置和清洗装置；

所述收获装置包括滑犁、与滑犁固定连接的定位轮、控制滑犁位置和倾斜角度的位置调节杆、用于控制位置调节杆的调节杆控制部件、与滑犁背部连接的除泥传动部件、与处理传动部件尾端连接的除秧部件、与除秧部件出口连接的倾斜传动部件、设置在倾斜传动部件侧边的秧苗收集部件、与倾斜传动部件终端连接的土豆筛选装置以及车架、行走轮和控制装置；

所述清洗装置包括与土豆筛选装置出口连接的多个分类土豆传送部件、在分类土豆传送部件上设置的结晶水清洗部件、与分类土豆传送部件连接的分类土豆收集箱；

所述滑犁倾斜设置，其与水平地面的夹角为α，通过滑犁将埋在土下的土豆以及土豆周围的泥土斜向铲出且滑向滑犁背部，并送入到除泥传送部件上；

所述定位轮通过支架固定设置在滑犁的前端，通过其在田地表面滚动而随时调节滑犁的高度，从而保证滑犁入土深度保持一致；

所述除泥传动部件包括金属传动带和震动部件，在金属传动带表面设置多个条形通孔，在金属传动带两端设置挡板，所述震动部件设置在金属传动带两端，用于在金属传动带传动的过程中对其进行震动；

所述除秧部件包括内外能够同轴旋转的双层滚筒，其中内筒内设置有多个金属球；

所述倾斜传动部件包括倾斜设置的传送带，所述倾斜设置的传送带表面设置有多个圆形通孔；

所述秧苗收集部件设置于倾斜传动部件侧边，且能够接收从倾斜传动部件滑落的秧苗；

所述土豆筛选装置包括内部设置的多个筛选传送板，从而将不同尺寸的土豆进行分类，通过不同的分类土豆传送部件传送到不同的所述分类土豆收集箱中；

所述分类土豆传送部件上设置的结晶水清洗部件包括洁净水储存管道和多个高压喷嘴，用于将高压水喷射到分类土豆传送部件上的土豆上；

所述车架用于将各个部件固定在行走的土豆处理装置上；

所述行走轮用于将所述土豆处理装置在田地中移动；

所述控制装置用于控制所述土豆处理装置的行走、滑犁的定位、除泥传动部件的传动和震动、除秧部件的转动、倾斜传动部件的传动、土豆筛选装置的工作以及分类土豆传送部件的传动和分类土豆收集箱的工作。

所述α的角度为21°。

所述土豆筛选装置内部设置有三个筛选传送板，三个筛选传送板表面均设置多个通孔，其中位于最上部的第一筛选传送板通孔的孔径最大，位于最下部的第三筛选传送板通孔的孔径最小，位于中部的第二筛选传送板通孔孔径居中，通过三个筛选传送板在传送过程中的通孔筛选，使得不同尺寸的土豆传送到不同的分类土豆收集箱中。

所述分类土豆传送部件包括密闭外壳。

所述分类土豆传送部件下部还设置有循环水储存箱，在循环水储存箱上部设置有杂物过滤网。

实施例2

一种土豆处理装置，包括收获装置和清洗装置；

所述收获装置包括滑犁、与滑犁固定连接的定位轮、控制滑犁位置和倾斜角度的位置调节杆、用于控制位置调节杆的调节杆控制部件、与滑犁背部连接的除泥传动部件、与处理传动部件尾端连接的除秧部件、与除秧部件出口连接的倾斜传动部件、设置在倾斜传动部件侧边的秧苗收集部件、与倾斜传动部件终端连接的土豆筛选装置以及车架、行走轮和控制装置；

所述清洗装置包括与土豆筛选装置出口连接的多个分类土豆传送部件、在分类土豆传送部件上设置的结晶水清洗部件、与分类土豆传送部件连接的分类土豆收集箱；

所述滑犁倾斜设置，其与水平地面的夹角为α，通过滑犁将埋在土下的土豆以及土豆周围的泥土斜向铲出且滑向滑犁背部，并送入到除泥传送部件上；

所述定位轮通过支架固定设置在滑犁的前端，通过其在田地表面滚动而随时调节滑犁的高度，从而保证滑犁入土深度保持一致；

所述除泥传动部件包括金属传动带和震动部件，在金属传动带表面设置多个条形通孔，在金属传动带两端设置挡板，所述震动部件设置在金属传动带两端，用于在金属传动带传动的过程中对其进行震动；

所述除秧部件包括内外能够同轴旋转的双层滚筒，其中内筒内设置有多个金属球；

所述倾斜传动部件包括倾斜设置的传送带，所述倾斜设置的传送带表面设置有多个圆形通孔；

所述秧苗收集部件设置于倾斜传动部件侧边，且能够接收从倾斜传动部件滑落的秧苗；

所述土豆筛选装置包括内部设置的多个筛选传送板，从而将不同尺寸的土豆进行分类，通过不同的分类土豆传送部件传送到不同的所述分类土豆收集箱中；

所述分类土豆传送部件上设置的结晶水清洗部件包括洁净水储存管道和多个高压喷嘴，用于将高压水喷射到分类土豆传送部件上的土豆上；

所述车架用于将各个部件固定在行走的土豆处理装置上；

所述行走轮用于将所述土豆处理装置在田地中移动；

所述控制装置用于控制所述土豆处理装置的行走、滑犁的定位、除泥传动部件的传动和震动、除秧部件的转动、倾斜传动部件的传动、土豆筛选装置的工作以及分类土豆传送部件的传动和分类土豆收集箱的工作。

所述α的角度为30°。

所述土豆筛选装置内部设置有三个筛选传送板，三个筛选传送板表面均设置多个通孔，其中位于最上部的第一筛选传送板通孔的孔径最大，位于最下部的第三筛选传送板通孔的孔径最小，位于中部的第二筛选传送板通孔孔径居中，通过三个筛选传送板在传送过程中的通孔筛选，使得不同尺寸的土豆传送到不同的分类土豆收集箱中。

所述分类土豆传送部件包括密闭外壳。

所述分类土豆传送部件下部还设置有循环水储存箱，在循环水储存箱上部设置有杂物过滤网。
