脱粒机入料斗可调式筛孔机构的制作方法

本发明创造属于农业机械，主要涉及一种谷物脱粒机。

背景技术：

现用的脱粒机均是在入料斗底部上配装带有固定孔形及尺寸筛孔的单层V形固定筛片，利用上述筛孔将混合在谷物内雪粉及掉落破碎或发酶籽粒排出机外，以保证后序脱粒分离清选作业的质量。由于现有V形固定筛片上的筛片孔尺寸大小不可调节，即不能根据雪粉量的多少和掉落籽粒回收需要进行调节，作业适应能力差。如果在入料斗底部上更换不同筛孔的V形固定筛片，不仅配件多，成本高，而且更换困难，操作难度大，作业效率低。另外，现有单层V形固定筛片上的筛孔侧壁面与上端面连接部位为直角状，掉落的谷物籽粒下落时易发生尅籽现象，加重了籽粒的破碎程度，提高了破碎率。

技术实现要素：

本发明创造的目的就是针对上述现有技术存在的问题，设计一种新结构的脱粒机入料斗可调式筛孔机构，达到实现筛片上筛孔面积大小可调节变化、满足和适应分离不同含雪粉量和掉落籽粒量作业需要、降低和减少尅籽率的目的。

本发明创造的目的是这样实现的：脱粒机入料斗可调式筛孔机构包括入料斗和带有固定筛片孔的V形固定筛片，所述V形固定筛片固配在入料斗底部上，在所述V形固定筛片底侧外部上包容覆盖且可横向调节移动的配装带有移动筛片孔的V形移动筛片，所述移动筛片孔与固定筛片孔呈重叠或遮挡覆盖配合，在所述V形移动筛片一侧部上固装拉杆，丝杆轴向、径向定位、周向可转动的安装在入料斗底侧外部上，所述丝杆与拉杆相互平行，在所述丝杆上可轴向移动的配装螺母板，所述螺母板与拉杆固定连接，手柄固装在丝杆端部上。

本发明创造采用在V形固定筛片下侧外部上配装可横向移动调节的V形移动筛片组合结构，利用V形移动筛片上的筛片孔对V形固定筛片上筛片孔的遮挡方式，实现了对V形固定筛片上的固定筛孔漏通面积的大小调节，满足不同雪粉量和掉落籽粒量的排出作业要求，具有结构新颖、合理、简单、调节简易方便、适应能力强、使用性能好、作业质量高、尅籽率低的特点。

附图说明

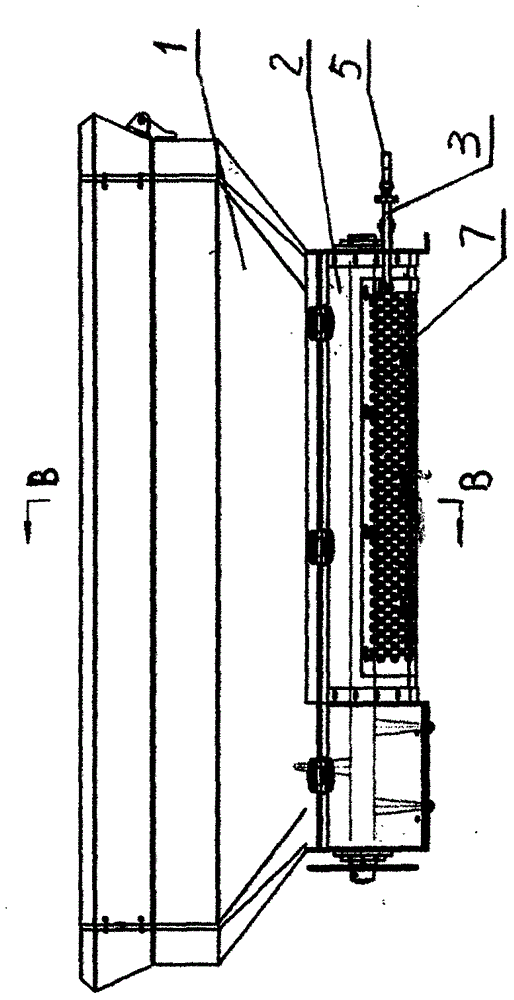

图1是脱粒机入料斗可调式筛孔机构总体结构示意图；

图2是图1的B-B向剖视图；

图3是图1的仰视图；

图4是图2中的A部放大图。

图中件号说明：

1、入料斗、2、V形固定筛片、3、拉杆、4、螺母板、5、手柄、6、丝杆、7、V形移动筛片、8、固定筛片孔、9、移动筛片孔。

具体实施方式

下面结合附图对本发明创造实施方案进行详细描述。一种脱粒机入料斗可调式筛孔机构包括入料斗1和带有固定筛片孔8的V形固定筛片2，所述V形固定筛片2固配在入料斗1底部上，在所述V形固定筛片2底侧外部上包容覆盖且可横向调节移动的配装带有移动筛片孔9的V形移动筛片7，所述移动筛片孔9与固定筛片孔8呈重叠或遮挡覆盖配合，在所述V形移动筛片7一侧部上固装拉杆3，丝杆6轴向、径向定位、周向可转动的安装在入料斗1底侧外部上，所述丝杆6与拉杆3相互平行，在所述丝杆6上可轴向移动的配装螺母板4，所述螺母板4与拉杆3固定连接，手柄5固装在丝杆6端部上。在所述V形固定筛片2上的固定筛片孔8孔壁上端周边设有圆弧倒角。

作业时，将待脱粒的谷穗送入入料斗1内，谷穗内夹带的雪粉及掉落的籽粒依次从V形固定筛片2上的固定筛片孔8和V形移动筛片7上的移动筛片孔9内落入排出机外。当需调节筛片孔漏通面积大小时，用手转动手柄5，转动的丝杆6驱动螺母板4轴向移动，并通过拉杆3横向拉动V形移动筛片7相对于V形固定筛片2移动，改变和调节所述固定筛片孔8与移动筛片孔9相互的重叠和遮挡面积，实现筛片孔漏通面积的变化，完成调节。固定筛片孔8孔壁上端周边的圆弧倒角，减少和避免了对掉落籽粒的尅损破坏。
