一种玉米收获机的四驱传动装置的制作方法

本发明涉及收割机的传动装置，尤其是一种玉米收获机的四驱传动装置。

背景技术：

我们知道，玉米收获机在收获玉米果穗的同时也通过秸秆切碎器对玉米秸秆进行切碎还田处理。目前，秸秆切碎器通常拖挂在玉米收获机的尾部，玉米收获机转向时秸秆切碎器发生左右偏移，成部分收获果穗后的茎秆未能进入切碎器，需人工进行清理或二次切碎，其劳动量大。研究发现，将秸秆切碎器安装在玉米收获机中部的底架上能够有效防止其左右偏移，而现有玉米收获机的四驱传动是驱动桥通过传动轴直接与转向桥相连接，其占用玉米收获机中部的底架空间，秸秆切碎器无法安装。机型机器中部无法安装切碎器。

技术实现要素：

为了克服现有技术存在秸秆切碎器无法安装玉米收获机中部的底架上的不足，本发明提供一种设计合理、结构简单、秸秆切碎器安装方便、传动可靠的玉米收获机的四驱传动装置。

本发明解决其技术问题所采用的技术方案是：一种玉米收获机的四驱传动装置，其包括一机架、一驱动桥、一传动轴和一转向桥，其特征在于：其还包括一分动箱、一过渡轴、一传动箱和一联轴器，所述的分动箱装配在近驱动桥的机架上，所述的驱动桥经传动件与分动箱的输入轴相连接；所述的传动箱装配在近转向桥的机架上；所述的过渡轴经支撑座转动支撑在机架的中部上；所述的传动轴是由一前传动轴和一后传动轴组成，其中，所述的前传动轴的两端分别经万向节与分动箱的输出轴、过渡轴的一端相连接，所述的后传动轴的两端分别经万向节与过渡轴的另一端、传动箱的输入轴相连接；所述的传动箱的输出轴经所述的联轴器与转向桥相连接。

所述的分动箱为一锥形齿轮传动式分动箱。

所述的传动箱为一带介轮的齿轮传动式传动箱。

所述的联轴器为链轮联轴器。

所述的支撑座包括一座体和两轴承，所述的座体固定在机架上，所述的轴承对称设置在过渡轴与座体之间。

本发明是在近驱动桥的机架上装配有分动箱，在近转向桥的机架上装配传动箱，在机架的中部上转动支撑有过渡轴；驱动桥经传动件与分动箱的输入轴相连接；传动轴是由前传动轴和后传动轴组成，前传动轴的两端分别经万向节与分动箱的输出轴、过渡轴的一端相连接，后传动轴的两端分别经万向节与过渡轴的另一端、传动箱的输入轴相连接，传动箱的输出轴经联轴器与转向桥相连接。本发明结构简单、设计合理；通过过渡轴的设置，前传动轴与后传动轴分别向玉米收获机的机架提收，其传动可靠，并为秸秆切碎器的安装腾出空间，其便于秸秆切碎器安装。

附图说明

下面结合附图和实施例对本发明作进一步说明。

图1是本发明的一种结构示意图；

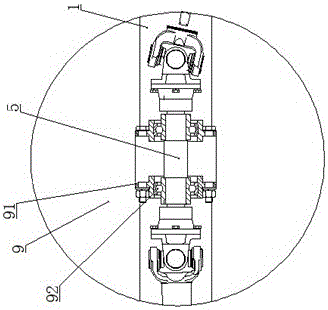

图2是图1在Ⅰ处的局部放大视图。

图中标记：1.机架，2.驱动桥，21.前轴，3.分动箱，31.输入轴，32.输出轴，4.传动轴，41.前传动轴，42.后传动轴，5.过渡轴，6.传动箱，61.输入轴，62.输出轴，7.联轴器，8.转向桥，81.后轴，9.支撑座，91.座体，92.轴承。

具体实施方式

如图1所示，一种玉米收获机的四驱传动装置，其包括一机架1、一驱动桥2、一分动箱3、一传动轴4、一过渡轴5、一传动箱6、一联轴器7和一转向桥8。其中，驱动桥2、转向桥8分别经常规的悬挂装置（图中未示出）一前一后依次连接在机架1上。

分动箱3用于将发动机的动力由驱动桥2内的前轴21分配到转向桥8内的后轴81上。如图1所示，分动箱3装配在近驱动桥2的机架1上，驱动桥2经传动件与分动箱3的输入轴31相连接。在本实施例中，分动箱3为一常规的锥形齿轮传动式分动箱3；其传动件为常规的一带传动与一锥形齿轮传动相结合的传动件，其将驱动桥2内前轴21的动力由锥形齿轮换向传动，再经带传动的方式经分动箱3上的输入轴31传递至分动箱3内，进而在分动箱3内将传入的动力通过锥形齿轮换向传动后再由分动箱3上的输出轴32传递出。

在图1中，传动箱6装配在近转向桥8的机架1上，传动箱6的输出轴62经联轴器7与转向桥8相连接。传动箱6用于将传动轴4传递的动力传递至转向桥8内的后轴81上，在本实施例中，传动箱6为一常规的带有介轮的齿轮传动式传动箱6，联轴器7为常规的链轮联轴器7。

如图1、图2所示，过渡轴5经支撑座9转动支撑在机架1的中部，该支撑座9包括一座体91和两轴承92，其中，座体91固定在机架1上，两轴承92的内圈分别对称套接在过渡轴5的两端，其外圈固定在座体91上，过渡轴5在支撑座9的支撑下自由转动。

在图1中，传动轴4是由一前传动轴41和一后传动轴42组成，前传动轴41的两端分别经万向节与分动箱3的输出轴32、过渡轴5的一端相连接，其将由分动箱3输出的动力传递至过渡轴5；后传动轴42的两端分别经万向节与过渡轴5的另一端、传动箱6的输入轴61相连接，其将由过渡轴5输出的动力传递至传动箱6。

本发明在使用时，驱动桥2内的前轴21的动力经分动箱3、前传动轴41、过渡轴5、后传动轴42、传动箱6、联轴器7传递至转向桥8内的后轴81上，实现玉米收获机的四轮驱动，其结构简单、设计合理。通过过渡轴5的设置，前传动轴41与后传动轴42分别向玉米收获机的机架1提收，其传动可靠，并为秸秆切碎器的安装腾出空间，其便于秸秆切碎器安装。
