一种鱼缸循环过滤分离系统的制作方法

本发明涉及过滤器技术领域，具体来说，涉及一种鱼缸循环过滤分离系统。

背景技术：

在观赏鱼等水生动物的养殖过程中，其关键在于过滤鱼缸底部沉积的粪便，由于水里的毒素都是鱼便产生的，因此也只有把鱼便产生的亚硝酸盐除掉才能保持水体无毒、稳定和清晰，鱼类才能健康而少病。如果缸里缺少硝化菌的附生面积，硝化菌数量较小，无法及时处理鱼便，水体的亚硝酸盐含量将升高，鱼类长时间生活在有亚硝酸盐、氨氮超标的水体里，体质会慢慢变得虚弱，很容易受到水里病毒的侵害，从而导致鱼类中毒厌食，甚至死亡。

因此，研制出一种可过滤鱼便的鱼缸循环过滤分离系统，便成为业内人士亟需解决的问题。

技术实现要素：

本发明提出了一种鱼缸循环过滤分离系统，克服了现有产品中上述方面的不足，减轻了鱼缸中生化过滤的负担，延长了鱼缸过滤棉和过滤材料的使用时间，大大节省了养鱼的成本。

本发明的目的是通过以下技术方案来实现的：

一种鱼缸循环过滤分离系统，包括壳体，所述壳体的顶部设置有漏斗形的进水仓，所述壳体的内壁上向下倾斜设置有若干L形的第一隔板，所述进水仓的外壁上向下倾斜设置有若干与该第一隔板对应的第二隔板，所述第一隔板与第二隔板交错设置且共同构成一条曲折的通道，所述壳体的下部设置有排污管，且该壳体的上部设置有出水管。

进一步地，所述进水仓的底部靠近该壳体的底部。

进一步地，所述排污管为L形，所述排污管位于该壳体外部的管口竖直向下设置，且该排污管位于该壳体内部的管口水平设置。

进一步地，所述出水管为L形，所述出水管位于该壳体外部的管口水平设置，且该出水管位于该壳体内部的管口竖直向上设置。

进一步地，所述第一隔板和第二隔板均包括长侧板和短侧板，所述长侧板与短侧板相互垂直设置。

进一步地，所述第一隔板的长侧板固定连接在壳体的外壁上，且该第一隔板的短侧板与一个第二隔板的长侧板平行设置。

进一步地，所述第二隔板的长侧板固定连接在进水仓的外壁上，且该第二隔板的短侧板与一个第一隔板的长侧板平行设置。

进一步地，所述进水仓的顶部设置有进水口。

进一步地，所述排污管上设置有球阀。

本发明的有益效果为：可高效节能的让鱼便从鱼缸废水中分离出来，降低亚硝酸盐的形成条件，减少换水的频率，沉淀鱼便并使其排出；提高水生动植物的生存环境质量，防止疾病和死亡，减轻生化过滤的负担，节省过滤耗材。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明实施例所述的鱼缸循环过滤分离系统的结构示意图；

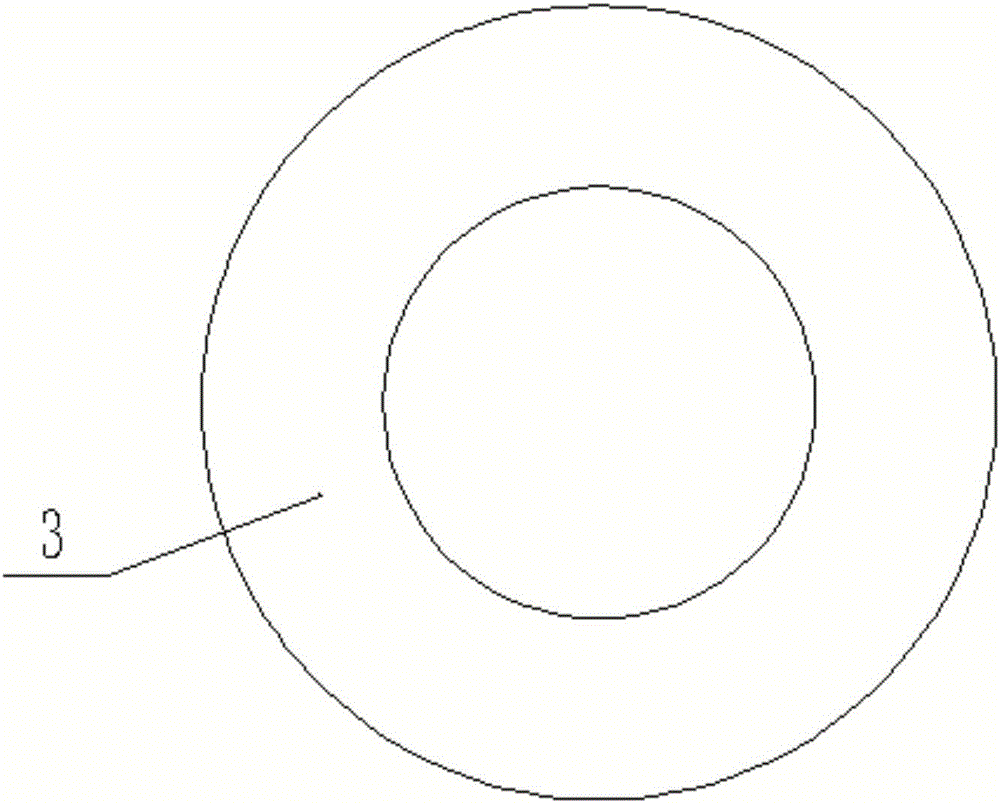

图2是根据图1所示的第一隔板的俯视图；

图3是根据图1所示的第二隔板的俯视图。

图中：

1、壳体；2、进水仓；3、第一隔板；4、第二隔板；5、排污管；6、出水管；7、进水口；8、球阀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。

如图1-3所示，根据本发明实施例所述的一种鱼缸循环过滤分离系统，包括壳体1，所述壳体1的顶部设置有漏斗形的进水仓2，所述壳体1的内壁上向下倾斜设置有若干L形的第一隔板3，所述进水仓2的外壁上向下倾斜设置有若干与该第一隔板3对应的第二隔板4，所述第一隔板3与第二隔板4交错设置且共同构成一条曲折的通道，所述壳体1的下部设置有排污管5，且该壳体1的上部设置有出水管6。

在本发明的一个具体实施例中，所述进水仓2的底部靠近该壳体1的底部。

在本发明的一个具体实施例中，所述排污管5为L形，所述排污管5位于该壳体1外部的管口竖直向下设置，且该排污管5位于该壳体1内部的管口水平设置。

在本发明的一个具体实施例中，所述出水管6为L形，所述出水管6位于该壳体1外部的管口水平设置，且该出水管6位于该壳体1内部的管口竖直向上设置。

在本发明的一个具体实施例中，所述第一隔板3和第二隔板4均包括长侧板和短侧板，所述长侧板与短侧板相互垂直设置。

在本发明的一个具体实施例中，所述第一隔板3的长侧板固定连接在壳体1的外壁上，且该第一隔板3的短侧板与一个第二隔板4的长侧板平行设置。

在本发明的一个具体实施例中，所述第二隔板4的长侧板固定连接在进水仓2的外壁上，且该第二隔板4的短侧板与一个第一隔板3的长侧板平行设置。

在本发明的一个具体实施例中，所述进水仓2的顶部设置有进水口7。

在本发明的一个具体实施例中，所述排污管5上设置有球阀8。

为了方便理解本发明的上述技术方案，以下通过具体使用方式上对本发明的上述技术方案进行详细说明。

本发明所提到的固定连接的方式可以采用焊接、粘接等常规技术手段。

壳体1可以为圆柱体或方形体，第一隔板3和第二隔板4的纵向截面均为L型，长侧板环绕整个壳体1或进水仓2布置，第一隔板3的长侧板为圆板或矩形板（当壳体1为方形体时，第一隔板3的长侧板为矩形板），其中心开设有圆孔用于连接环形的第一隔板3的短侧板，第二隔板4的长侧板为圆板，其中心处开设有圆孔用于连接进水仓2，圆板的边缘处连接环形的第二隔板的短侧板，第一隔板3和第二隔板4放置的多少根据壳体1整体大小核定。

本发明主要用于鱼缸废水的初过滤，进水仓2的顶部设置有进水口7用于灌入废水，进水口7连接的是水泵或鱼缸底部，进水仓2为漏斗形，用于将水和鱼便的混合物集中导入壳体1内，第一隔板3和第二隔板4均为L形，第一隔板3连接在壳体1的内壁上，第二隔板4连接在进水仓2的外壁上，第一隔板3和第二隔板4均向下倾斜，以交错的方式构成一条曲折向上的细小通道，通道的宽度为2cm，当水和鱼便的混合物通过第一隔板3和第二隔板4，鱼便被第一隔板3和第二隔板4拦住，并沉积在壳体1的底部，而过滤后的水则透过第一隔板3和第二隔板4从壳体1顶部的出水管6排出，从出水管6排水的水排入另一带有过滤材料的过滤系统中进行深过滤，沉积在壳体1的底部的鱼便通过排污管5排出，出水管6和排污管5均为L形，出水管6的进口竖直向上，出水管6的出口水平，排污管5的进口水平，排污管5的出口竖直向下，这种方式可防止粪便漂浮物和少量残渣被水流吸引直接从出水管6或排污管5排出，所述排污管5上设置有球阀8，当开启球阀8时，可使粪便排出壳体1。

具体使用时，首先将水和鱼便的混合物通过进水口7灌入进水仓2中，从进水仓2出来的混合物向上流经第一隔板3和第二隔板4，过滤后的水通过第一隔板3和第二隔板4后从出水管6排出，被第一隔板3和第二隔板4阻挡的鱼便经排污管5排出。

综上所述，借助本发明的上述技术方案，可高效节能的让鱼便从鱼缸废水中分离出来，降低亚硝酸盐的形成条件，减少换水的频率，沉淀鱼便并使其排出；提高水生动植物的生存环境质量，防止疾病和死亡；减少了水排次数，节约水资源，节能减排；节约了过滤材料的耗损，更环保；降低了水生动植物的疾病和死亡率；替代了目前水族箱、鱼池等物理过滤不彻底，生化过滤负担过重等问题，使养鱼更加高效和节能。

本发明不局限于上述最佳实施方式，任何人在本发明的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本发明的保护范围之内。
