一种盆栽网控浇灌装置及浇灌方法与流程

本发明涉及一种盆栽浇灌装置及浇灌方法，尤其是大规模盆栽的浇灌养植。

背景技术：

近年来盆栽养殖已经成为一种流行趋势，人们希望养植更多的盆栽，以美化环境、陶怡情操，而传统盆栽养植需要花费较多的时间来打理，目前人们生活压力增大，忙于工作，无暇它顾。为解决上述矛盾，智能化的盆栽浇灌装置应运而生，以往的同类装置结构简单、耗水、智能化程度非常低，且不适合较大规模的盆栽养植。

技术实现要素：

本发明的目的是：提供一种盆栽网控浇灌装置及其浇灌方法，使得能够大规模的盆栽养殖，美化环境的同时并不额外增加工作量，节省时间。

盆栽网控浇灌装置由主控器和各个盆栽控制器组成。

主控器由CPU、交直流转换电路、水泵、有/无水检测传感器、指示灯、蜂鸣器、按键、显示器和通信模块组成。主控器直接插到电插座上，经交直流转换电路为其供能；水泵上接盆栽主供水管道，下联盛水器。CPU控制水泵供水；通过有/无水检测传感器检测盛水器无水，并由指示灯和蜂鸣器实现声光报警；通过按键设定显示器上的每日浇灌时间、相隔浇灌时间和集控盆栽个数；通过Zigbee方式与各个盆栽控制器实现无线通信，通过WIFI与计算机监控软件和手机APP实现无线通信。计算机监控软件和手机APP对主控器及盆栽控制器各状态参数进行监控提醒，可通过网云能够自动给出盆栽植物的建议湿度并可选择进行远程设定。

盆栽控制器由CPU、湿度传感器、阀门、水位传感器、水泵、旋钮、指示灯、蜂鸣器和通信模块组成。盆栽花盆要求有两层，上层种植花草，下层一部分承接漏水，一部分放置盆栽控制器；承接漏水的上下层之间为角点边线相互连接的三角孔形网，以保证既能顺畅漏水，又不至于漏土；盆土依据漏水隔网特点及以下浇灌方法建议为椰糠+堆肥+珍珠岩。盆栽控制器通过水位传感器检测花盆底层漏水水位，依据漏水水位控制水泵抽水浇灌；通过湿度传感器检测盆栽土壤湿度，依据土壤湿度及漏水水位控制阀门浇灌；通过外接旋钮设定花草适宜土壤湿度，该设定与计算机监控软件和手机APP湿度设定，盆栽控制器以最近时间湿度设定为准；通过可充电锂电池功能，具有电量检测功能，电量不足声光报警。

盛水器有/无水检测和盆栽漏水上下水位检测为降低成本，都采用耐水蚀导线水浸检测方式，当水淹没导线时，与主控器或盆栽控制器CPU的连路导通接收信号；反之与主控器或盆栽控制器CPU的连路不通，没有信号。

依据上述装置，其浇灌方法流程为：（1）上电初始化主控器读取按键设置的每日浇灌时间、相隔浇灌时间、集控盆栽个数信息以及其他操作；各个盆栽控制器读取设定的土壤湿度以及其他操作。

（2）当浇灌时间到，主控器向各个盆栽控制器广播通知，当盆栽控制器收到主控器的广播浇灌通知，首先电量检测，若电量不足，声光报警，提示充电；若电量充足，则进行土壤湿度检测。若湿度满足，则不用主供水浇灌；若湿度不足，则进行漏水水位检测。若高于漏水上水位，则盆栽控制器控制水泵抽取漏水浇灌；当漏水经过抽取低于下水位，再进行土壤湿度检测，若湿度满足，则不用主供水浇灌；若湿度还不满足，则向主控器发送浇灌标号、开阀门待主供水浇灌。若开始进行漏水水位检测时低于下水位，则直接向主控器发送浇灌标号、开阀门待主供水浇灌。

（3）主控器接收待浇灌盆栽标号，然后打开水泵抽水浇灌。

（4）主供水浇灌的同时盆栽控制器进行漏水水位检测，若超过下水位，则关闭阀门并向主控器发送浇灌结束标号；若没有超过下水位，则继续浇灌。

（5）主控器接收浇灌盆栽结束的标号，若接收浇灌盆栽结束的标号及个数与先前接收的待浇灌盆栽标号及个数一致，则关闭水泵停止浇灌；若不一致，则继续浇灌。在整个过程中，盛水器若无水，主控器会声光报警提醒使用者满足供水条件，满足供水条件后复位重新初始化执行。

本发明的技术效果为：对于盆栽养植来说，该发明方法能够进行大规模盆栽的智能浇灌，节省人力时间。

附图说明

图1为系统结构示意图；

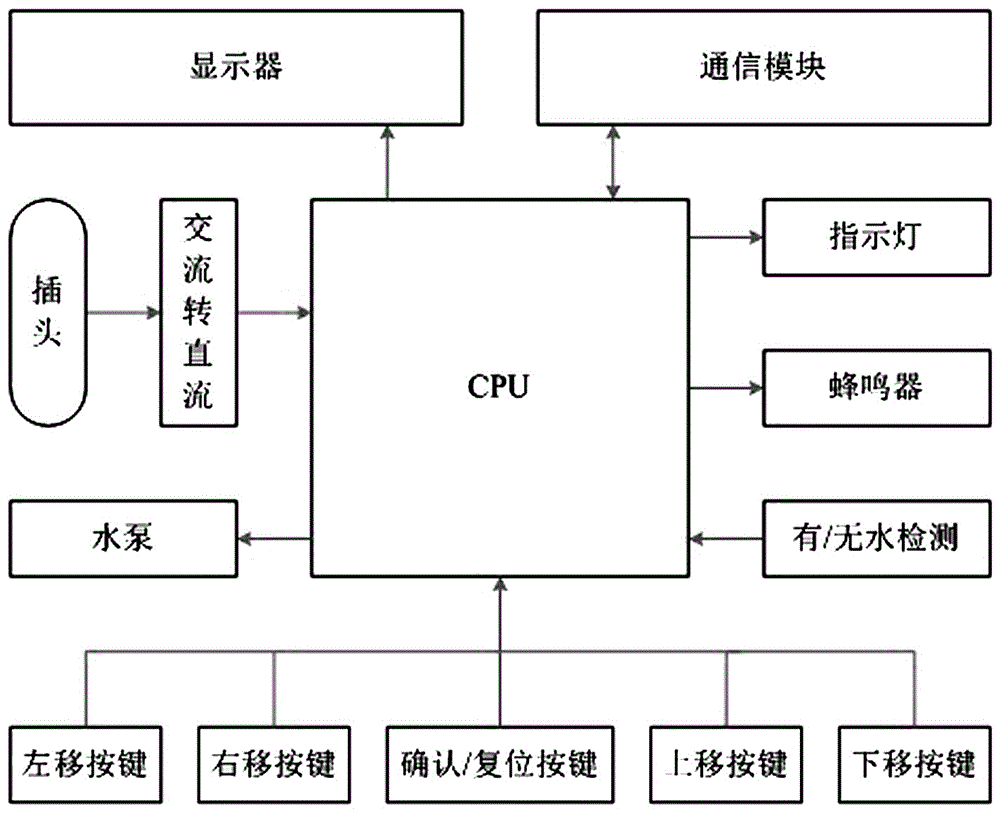

图2主控器硬件框图；

图3盆栽控制器硬件框图；

图4主控器软件流程图；

图5盆栽控制器软件流程图。

具体实施方式

下面结合附图对本发明的实施方式做进一步的描述。

如图1所示，盆栽网控浇灌装置主控器水泵上接盆栽主供水管道，各个分管道接到盆栽里；下联盛水器，盛水器里为生活废水。主控器通过Zigbee方式与各个盆栽控制器实现无线通信，通过WIFI与计算机监控软件和手机APP实现无线通信。计算机监控软件和手机APP对主控器及盆栽控制器各状态参数进行监控提醒，可通过网云能够自动给出盆栽植物的建议湿度并可选择进行远程设定。盆栽花盆分两层，上层种植花草，下层一部分承接漏水，一部分放置盆栽控制器；承接漏水的上下层之间为角点边线相互连接的三角孔形网，以保证既能顺畅漏水，又不至于漏土；盆土依据漏水隔网特点及以下浇灌方法建议为椰糠+堆肥+珍珠岩。

如图2所示，主控器由CPU、交直流转换电路、水泵、有/无水检测传感器、指示灯、蜂鸣器、按键、显示器和通信模块组成。CPU控制水泵供水；通过有/无水检测传感器（耐水蚀导线水浸方式）检测盛水器无水，并由指示灯和蜂鸣器实现声光报警；通过按键设定显示器上的每日浇灌时间、相隔浇灌时间和集控盆栽个数；通信模块包括Zigbee通信和WIFI通信，主控器通过Zigbee方式与各个盆栽控制器实现无线通信，通过WIFI与计算机监控软件和手机APP实现无线通信。

如图3所示，盆栽控制器由CPU、湿度传感器、阀门、水位传感器、水泵、旋钮、指示灯、蜂鸣器和通信模块组成。盆栽控制器通过水位传感器（耐水蚀导线水浸方式）检测花盆底层漏水水位，依据漏水水位控制水泵抽水浇灌；通过湿度传感器检测盆栽土壤湿度，依据土壤湿度及漏水水位控制阀门浇灌；通过外接旋钮设定花草适宜土壤湿度，该设定与计算机监控软件和手机APP湿度设定，盆栽控制器以最近时间湿度设定为准；通过可充电锂电池功能，具有电量检测功能，电量不足声光报警。

依据上述装置，其浇灌方法为：对于主控器开说，如图4所示，主控器上电初始化读取按键设置的每日浇灌时间、相隔浇灌时间、集控盆栽个数信息以及其他操作；当浇灌时间到，主控器向各个盆栽控制器广播通知，接收待浇灌盆栽标号；然后打开水泵抽水浇灌，同时接收浇灌盆栽结束的标号，若接收浇灌盆栽结束的标号及个数与先前接收的待浇灌盆栽标号及个数一致，则关闭水泵停止浇灌；若不一致，则继续浇灌。在整个过程中，盛水器若无水，主控器会声光报警提醒使用者满足供水条件，满足供水条件后复位重新初始化执行。

对于盆栽控制器开说，如图4所示，各个盆栽控制器上电初始化读取设定的土壤湿度以及其他操作；当盆栽控制器收到主控器的广播浇灌通知，首先电量检测，若电量不足，声光报警，提示充电；若电量充足，则进行土壤湿度检测。若湿度满足，则不用主供水浇灌；若湿度不足，则进行漏水水位检测。若高于漏水上水位，则盆栽控制器控制水泵抽取漏水浇灌；当漏水经过抽取低于下水位，再进行土壤湿度检测，若湿度满足，则不用主供水浇灌；若湿度还不满足，则向主控器发送浇灌标号、开阀门待主供水浇灌。若开始进行漏水水位检测时低于下水位，则直接向主控器发送浇灌标号、开阀门待主供水浇灌。主供水浇灌的同时进行漏水水位检测，若超过下水位，则关闭阀门并向主控器发送浇灌结束标号；若没有超过下水位，则继续浇灌。

以上实施方式仅用于说明本发明，而并非对本发明的限制，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化，因此所有等同的技术方案也属于本发明的范畴，本发明的专利保护范围应由其权利要求限定。
