一种小型手扶微耕机的制作方法

本实用新型属于农用机械领域，具体地说，尤其涉及一种小型手扶微耕机。

背景技术：

微耕机以小型柴油机或汽油机为动力，具有重量轻，体积小等特点。但目前市场上的小型手扶式微耕机较少，不适合小面积的微耕作业；其次，由于机型体积较小，所以普遍存在动力不足，耕地效果不理想的缺点；同时由于现有的微耕机结构不够简单，其维修及维护均不方便。

技术实现要素：

本实用新型的目的在于克服上述缺陷，提供一种小型手扶微耕机，其结构简单，功率大，耕地效率高，节省生产成本且维修简单方便。

所述的小型手扶微耕机，包括机架，机架一侧设有扶手，机架下方设有行走轮，机架下方通过减速箱设有微耕刀片，机架上设有防护罩，动力输出装置通过连接盘与防护罩连接；防护罩内设有动力传输装置，所述动力传输装置包括相互配合的大传动轮和小传动轮，大传动轮与减速箱连接，小传动轮与动力输出装置连接；动力输出装置通过V带将动力传给减速箱。

进一步的，所述机架一侧设有调整板。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型的发动机采用立式输出，减速箱采用立式结构，整机结构更简单，体积小，维修及使用方便，适合小面积微耕作业；

2、发动机与减速箱装有带轮，通过V带传动，传动效率更高，且发动机功率大，同时旋耕刀片直接与减速箱输出轴连接，大大提高耕地效率，节省了生产成本。

附图说明

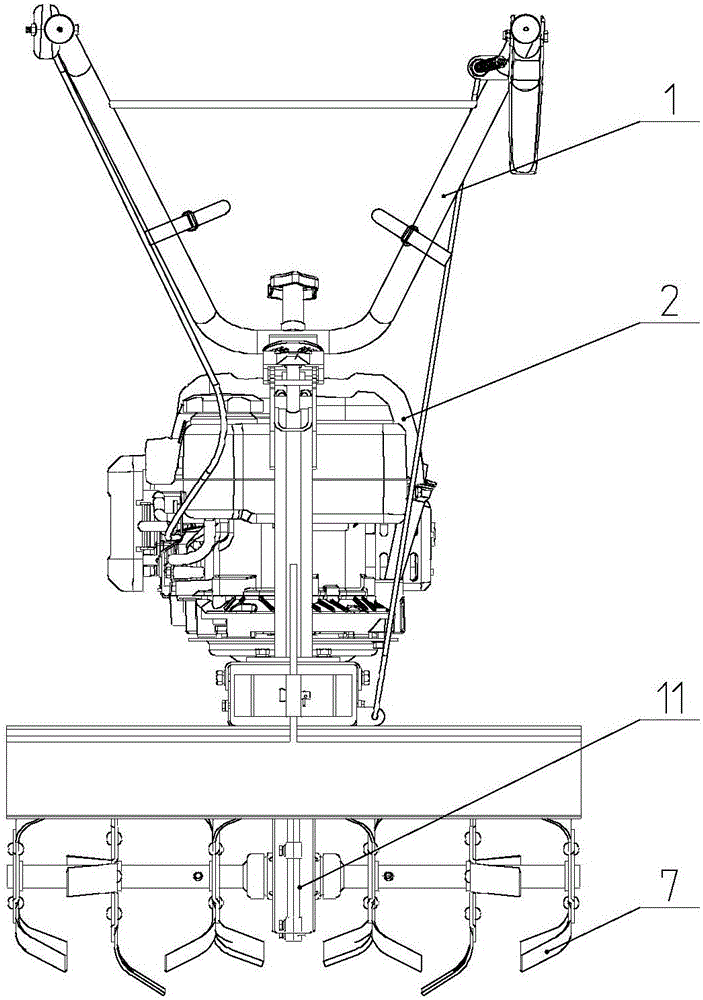

图1为本实用新型的主视图；

图2为本实用新型的左视图；

图3为图1中A部分的局部放大图。

图中，1、扶手；2、动力输出装置；3、连接盘；4、防护罩；5、小传动轮；6、行走轮； 7、微耕刀片；8、大传动轮；9、调整板；10、机架；11、减速箱。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1和图2所示，小型手扶微耕机，包括机架10，机架10一侧设有扶手1，机架10下方设有行走轮6，机架10上设有防护罩4，防护罩4内设有动力传输装置，动力输出装置2通过连接盘3与防护罩4连接，动力传输装置包括相互配合的大传动轮8和小传动轮5，大传动轮8与减速箱11连接，小传动轮5与动力输出装置2连接；机架10下方通过减速箱11设有微耕刀片7，机架10一侧设有调整板9。

本实用新型在制作时，扶手1通过齿形机构与机架10固定连接；动力输出装置2采用3.5Kw的发动机，功率更大，与动力传输装置配合能够更好的带动微耕刀片7，微耕刀片7采用四组刀片，可保证耕地宽度在60cm以上，大大提高了耕地效率；使用时，启动动力输出装置2，通过V带将动力输出装置2的动力传给减速箱11，减速箱11减速后将动力传到微耕刀片7上，实现旋耕作业。
