一种林荫道树木树枝快速修剪装置的制作方法

本实用新型涉及一种修剪装置，尤其涉及一种林荫道树木树枝快速修剪装置。

背景技术：

林荫道有两个含义：一是指两侧树木茂密、浓荫夹道的宽阔大道，如法国巴黎的爱丽舍田园大街；一是指在街道上供居民步行通过、散步和短暂休息之用的带状绿化地段，如北京的正义路。城市园林绿地系统中的林荫道，指的是后一种。林荫道内，除了栽植遮荫的高大乔木和设步行道外，一般还布置有开花灌木、植篱、花坛、坐椅等，有的还有喷泉、花架、亭、廊等设施。中国规定，林荫道的最小宽度为8米。林荫道还具有防尘、降低噪声、游憩和美化环境的功能。在城市绿地系统中，林荫道可把块状绿地、点状绿地联系起来。

树木是由“枝”和“杆”还有“叶”呈现的一种植物，可存活几十年。一般将乔木称为树，有明显直立的主干，植株一般高大，分枝距离地面较高，可以形成树冠。树有很多种，俗语中也有将比较大的灌木称为“树”的，如石榴树、茶树等。树木是木本植物的总称，有乔木、灌木和木质藤本之分，树木主要是种子植物，蕨类植物中只有树蕨为树木，中国约有8000种树木。

适当修剪树枝更利于树木的生长，目前修剪树枝多依靠人工，人工修剪树枝存在劳动强度大、修剪速度慢、修剪效率低的缺点，因此亟需研发一种能减少劳动强度、修剪速度快、修剪效率高的林荫道树木树枝快速修剪装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服人工修剪树枝存在劳动强度大、修剪速度慢、修剪效 率低的缺点，本实用新型要解决的技术问题是提供一种能减少劳动强度、修剪速度快、修剪效率高的林荫道树木树枝快速修剪装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种林荫道树木树枝快速修剪装置，包括有底板、车轮、推手、摆动座Ⅰ、摆动座Ⅱ、旋转电机Ⅰ、大皮带轮、平皮带、小皮带轮、支杆、拉线、定滑轮、旋转电机Ⅱ、转盘、摆动座Ⅲ、滑块Ⅰ、滑轨Ⅰ、滑块Ⅱ、固定板、连杆Ⅰ、连杆Ⅱ、滑轨Ⅱ、旋转电机Ⅲ、连接杆Ⅰ、连杆Ⅲ、连接杆Ⅱ、电锯和电动绕线轮，底板底部设有车轮，底板顶部从左至右依次设有电动绕线轮、支杆、摆动座Ⅰ、摆动座Ⅱ和推手，支杆左侧设有滑轨Ⅰ，滑轨Ⅰ左侧滑动式连接有滑块Ⅰ，支杆上端设有定滑轮，摆动座Ⅱ上安装有旋转电机Ⅰ，旋转电机Ⅰ前端设有大皮带轮，摆动座Ⅰ上设有小皮带轮，大皮带轮与小皮带轮之间绕有平皮带，小皮带轮上绕有拉线，拉线绕过定滑轮与滑块Ⅰ上端连接，电动绕线轮上绕有拉线，拉线与滑块Ⅰ下端连接，滑块Ⅰ左侧设有固定板，固定板顶部从左至右依次设有滑轨Ⅱ和摆动座Ⅲ，滑轨Ⅱ上端滑动式连接有滑块Ⅱ，摆动座Ⅲ上端安装有旋转电机Ⅱ，旋转电机Ⅱ前端设有转盘，转盘上设有连杆Ⅰ，连杆Ⅰ右侧与转盘铰接连接，连杆Ⅰ左侧铰接连接有连杆Ⅱ，连杆Ⅱ左侧与滑块Ⅱ右侧连接，滑块Ⅱ上端设有连接杆Ⅰ，连接杆Ⅰ上端铰接连接有连杆Ⅲ，连杆Ⅲ上端安装有旋转电机Ⅲ，旋转电机Ⅲ前端铰接连接有连接杆Ⅱ，连接杆Ⅱ上端设有电锯。

优选地，还包括有遮阳板，推手上端设有遮阳板。

优选地，还包括有电动推杆和压板，底板底部左右对称设有电动推杆和压板，电动推杆下端设有压板。

工作原理：当需要修剪树枝时，将本实用新型推至试树下，控制旋转电机 Ⅰ逆时针转动，旋转电机Ⅰ带动大皮带轮逆时针转动，大皮带轮通过平皮带带动小皮带轮逆时针转动，小皮带轮拉动拉线收缩，拉线拉动滑块Ⅰ向上运动，滑块Ⅰ带动其左侧连接装置向上运动。当电锯运动至需要修剪的树枝旁时，控制旋转电机Ⅰ停止转动。控制旋转电机Ⅱ逆时针转动，旋转电机Ⅱ带动转盘逆时针转动，转盘推动连杆Ⅰ摆动，连杆Ⅰ推动连杆Ⅱ向左运动，连杆Ⅱ推动滑块Ⅱ向左运动，滑块Ⅱ带动其上端连接装置向左运动。当电锯移动至需要修剪的树枝旁时，控制旋转电机Ⅱ停止转动。开启电锯，控制旋转电机Ⅲ旋转，旋转电机Ⅲ带动电锯摆动，电锯将需要修剪的树枝剪断，树枝剪断后，控制旋转电机Ⅱ和旋转电机Ⅲ恢复到初始位置。本实用新型能实现树枝的快速修剪，能减少人们的劳动强度。

因为还包括有遮阳板，推手上端设有遮阳板，修剪完树枝后，可以在遮阳板下休息。

因为还包括有电动推杆和压块，底板底部左右对称设有电动推杆和压块，电动推杆下端设有压块，控制电动推杆伸长，电动推杆推动压块向下运动，当压块与地面接触时，控制电动推杆停止运动，电动推杆和压块能使本实用新型固定在地面，不容易发生移动。

(3)有益效果

本实用新型达到了能减少劳动强度、修剪速度快、修剪效率高的效果，能提高工人的工作效率。

附图说明

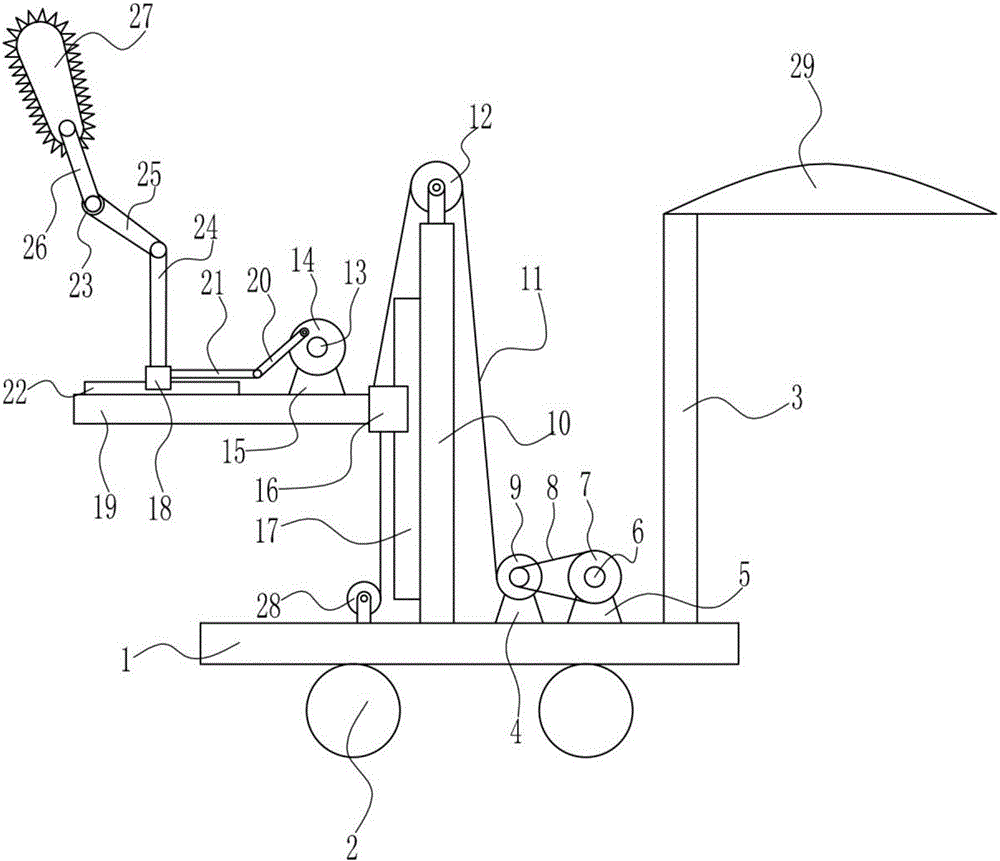

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-底板，2-车轮，3-推手，4-摆动座Ⅰ，5-摆动座Ⅱ，6-旋转电机Ⅰ，7-大皮带轮，8-平皮带，9-小皮带轮，10-支杆，11-拉线，12-定滑轮，13-旋转电机Ⅱ，14-转盘，15-摆动座Ⅲ，16-滑块Ⅰ，17-滑轨Ⅰ，18-滑块Ⅱ，19-固定板，20-连杆Ⅰ，21-连杆Ⅱ，22-滑轨Ⅱ，23-旋转电机Ⅲ，24-连接杆Ⅰ，25-连杆Ⅲ，26-连接杆Ⅱ，27-电锯，28-电动绕线轮，29-遮阳板，30-电动推杆，31-压板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种林荫道树木树枝快速修剪装置，如图1-3所示，包括有底板1、车轮2、推手3、摆动座Ⅰ4、摆动座Ⅱ5、旋转电机Ⅰ6、大皮带轮7、平皮带8、小皮带轮9、支杆10、拉线11、定滑轮12、旋转电机Ⅱ13、转盘14、摆动座Ⅲ15、滑块Ⅰ16、滑轨Ⅰ17、滑块Ⅱ18、固定板19、连杆Ⅰ20、连杆Ⅱ21、滑轨Ⅱ22、旋转电机Ⅲ23、连接杆Ⅰ24、连杆Ⅲ25、连接杆Ⅱ26、电锯27和电动绕线轮28，底板1底部设有车轮2，底板1顶部从左至右依次设有电动绕线轮28、支杆10、摆动座Ⅰ4、摆动座Ⅱ5和推手3，支杆10左侧设有滑轨Ⅰ17，滑轨Ⅰ17左侧滑动式连接有滑块Ⅰ16，支杆10上端设有定滑轮12，摆动座Ⅱ5上安装有旋转电机Ⅰ6，旋转电机Ⅰ6前端设有大皮带轮7，摆动座Ⅰ4上设有小皮带轮9，大皮带轮7与小皮带轮9之间绕有平皮带8，小皮带轮9上绕有拉线11，拉线11绕过定滑轮12与滑块Ⅰ16上端连接，电动绕线轮28上绕有拉线11，拉线11与滑块Ⅰ16下端连接，滑块Ⅰ16左侧设有固定板19，固定板19顶部从左至右依次设有滑轨Ⅱ22和摆动座Ⅲ15，滑轨Ⅱ22上端滑动式连接有滑块Ⅱ18，摆动座Ⅲ15上端安装有旋转电机Ⅱ13，旋转电机Ⅱ13前端设有转盘14，转盘14上设 有连杆Ⅰ20，连杆Ⅰ20右侧与转盘14铰接连接，连杆Ⅰ20左侧铰接连接有连杆Ⅱ21，连杆Ⅱ21左侧与滑块Ⅱ18右侧连接，滑块Ⅱ18上端设有连接杆Ⅰ24，连接杆Ⅰ24上端铰接连接有连杆Ⅲ25，连杆Ⅲ25上端安装有旋转电机Ⅲ23，旋转电机Ⅲ23前端铰接连接有连接杆Ⅱ26，连接杆Ⅱ26上端设有电锯27。

还包括有遮阳板29，推手3上端设有遮阳板29。

还包括有电动推杆30和压板31，底板1底部左右对称设有电动推杆30和压板31，电动推杆30下端设有压板31。

工作原理：当需要修剪树枝时，将本实用新型推至试树下，控制旋转电机Ⅰ6逆时针转动，旋转电机Ⅰ6带动大皮带轮7逆时针转动，大皮带轮7通过平皮带8带动小皮带轮9逆时针转动，小皮带轮9拉动拉线11收缩，拉线11拉动滑块Ⅰ16向上运动，滑块Ⅰ16带动其左侧连接装置向上运动。当电锯27运动至需要修剪的树枝旁时，控制旋转电机Ⅰ6停止转动。控制旋转电机Ⅱ13逆时针转动，旋转电机Ⅱ13带动转盘14逆时针转动，转盘14推动连杆Ⅰ20摆动，连杆Ⅰ20推动连杆Ⅱ21向左运动，连杆Ⅱ21推动滑块Ⅱ18向左运动，滑块Ⅱ18带动其上端连接装置向左运动。当电锯27移动至需要修剪的树枝旁时，控制旋转电机Ⅱ13停止转动。开启电锯27，控制旋转电机Ⅲ23旋转，旋转电机Ⅲ23带动电锯27摆动，电锯27将需要修剪的树枝剪断，树枝剪断后，控制旋转电机Ⅱ13和旋转电机Ⅲ23恢复到初始位置。本实用新型能实现树枝的快速修剪，能减少人们的劳动强度。

因为还包括有遮阳板29，推手3上端设有遮阳板29，修剪完树枝后，可以在遮阳板29下休息。

因为还包括有电动推杆30和压块，底板1底部左右对称设有电动推杆30和压块，电动推杆30下端设有压块，控制电动推杆30伸长，电动推杆30推动压块 向下运动，当压块与地面接触时，控制电动推杆30停止运动，电动推杆30和压块能使本实用新型固定在地面，不容易发生移动。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
