一种拖曳式可调多列插秧机的制作方法

本实用新型涉及农业设备领域，具体涉及一种拖曳式可调多列插秧机。

背景技术：

插秧机是一种将稻苗植入稻田的农业机械，在我国已经有数千年的使用历史，而随着机械化的发展，日本于1898年发表第一个水稻插秧机专利，至1966年工厂化水稻育秧设备研制成功，极大地促进了插秧机械化的发展。申请号为：201510208048.6的中国专利，具体内容为：本实用新型公开了插秧机，包括车架，车架的其中一端固定连接有转向机构，转向机构上固定连接有变速箱，变速箱上固定连接有发动机，所述变速箱上传动连接有前驱动轮，车架的另一端固定连接有分动箱，所述分动箱上远离车架的一端转动连接有插秧装置，变速箱通过传动轴与分动箱传动连接，所述分动箱的两侧分别转动连接有后输出轴，后输出轴上传动连接有传动箱，传动箱上传动连接有后驱动轮。以上专利只能进行限定条数的稻秧植入工作，无法按照实际情况加载所需数目的稻秧植入装置，适应性差，自备动力装置，生产成本高。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种拖曳式可调多列插秧机。

本实用新型通过以下技术方案来实现上述目的：

一种拖曳式可调多列插秧机，包括存苗桶、均压框架、传动滚子、插秧装置和支撑板，所述存苗桶设置在微型电机和支撑架之间，所述支撑架下方通过送苗管与播苗器相连接，所述均压框架的上端与挂载架相连接，所述均压框架安装在电动机上方，所述电动机通过传动轴与调速器相连接，所述调速器上方设置有外挂固定栓，所述传动滚子设置在变速齿轮一和变速齿轮二之间，所述变速齿轮一与润滑剂添加器相连接，所述插秧装置设置在所述变速齿轮二下方，所述支撑板上方安装有定位螺栓，所述支撑板上阵列有旋转推进器，所述旋转推进器下方与螺旋杆相连接，所述支撑板中间设置有减震器，所述减震器上方设置有耐磨片。

其中，所述存苗桶与所述微型电机铆接，所述存苗桶与所述支撑架焊接在一起，所述支撑架与所述送苗管通过螺栓固定连接，所述送苗管与所述播苗器通过中空管道连接，所述均压框架与所述挂载架焊接在一起，所述电动机焊接在所述均压框架上。

其中，所述电动机与所述传动轴通过轴承连接，所述传动轴与所述调速器过盈配合，所述传动滚子与所述变速齿轮一润滑连接，所述传动滚子与所述变速齿轮二润滑连接，所述变速齿轮一与所述润滑剂添加器密封焊接。

其中，所述插秧装置由秧苗夹持器、中心销轴、分泥器和栽秧器组成，所述秧苗夹持器下方与所述中心销轴过盈配合，所述分泥器与所述栽秧器通过卡槽固定扣合。

其中，所述支撑板与所述定位螺栓固定连接，所述旋转推进器与所述螺旋杆通过螺纹扣合，所述减震器与所述耐磨片焊接在一起。

有益效果在于：可以自动进行秧苗的分离、排列、插秧、埋泥作业，自动化程度高，可以自由配置插秧的列数，适应不同环境的要求，没有自行装置，可以挂载在外置拖曳机器上进行工作，降低了生产成本。

附图说明

图1是本实用新型所述一种拖曳式可调多列插秧机的主视图；

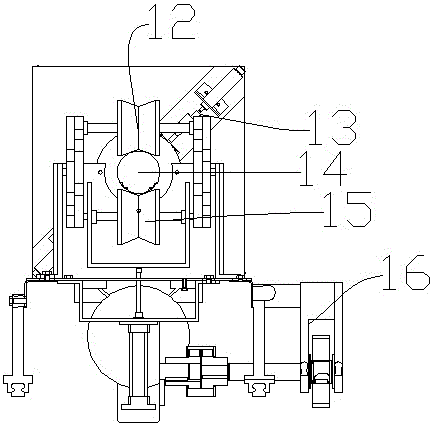

图2是本实用新型所述一种拖曳式可调多列插秧机的左视图；

图3是本实用新型所述一种拖曳式可调多列插秧机的俯视图；

图4是本实用新型所述一种拖曳式可调多列插秧机的插秧装置的局部放大图。

附图标记说明如下：

1、播苗器；2、送苗管；3、支撑架；4、存苗桶；5、微型电机；6、电动机；7、均压框架；8、挂载架；9、外挂固定栓；10、调速器；11、传动轴；12、变速齿轮一；13、润滑剂添加器；14、传动滚子；15、变速齿轮二；16、插秧装置；17、旋转推进器；18、螺旋杆；19、支撑板；20、定位螺栓；21、耐磨片；22、减震器；23、秧苗夹持器；24、中心销轴；25、分泥器；26、栽秧器。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图4所示，一种拖曳式可调多列插秧机，包括存苗桶4、均压框架7、传动滚子14、插秧装置16和支撑板19，所述存苗桶4设置在微型电机5和支撑架3之间，所述支撑架3下方通过送苗管2与播苗器1相连接，所述均压框架7的上端与挂载架8相连接，所述均压框架7安装在电动机6上方，所述电动机6通过传动轴11与调速器10相连接，所述调速器10上方设置有外挂固定栓9，所述传动滚子14设置在变速齿轮一12和变速齿轮二15之间，所述变速齿轮一12与润滑剂添加器13相连接，所述插秧装置16设置在所述变速齿轮二15下方，所述支撑板19上方安装有定位螺栓20，所述支撑板19上阵列有旋转推进器17，所述旋转推进器17下方与螺旋杆18相连接，所述支撑板19中间设置有减震器22，所述减震器22上方设置有耐磨片21。

在本实施例中，所述存苗桶4与所述微型电机5铆接，可以通过所述存苗桶4储存秧苗，以备插秧，所述存苗桶4与所述支撑架3焊接在一起，所述支撑架3可以为本实用新型提供框架支撑，提高机体强度，所述支撑架3与所述送苗管2通过螺栓固定连接，所述送苗管可以将秧苗送入所述播苗器中，进行插秧，所述送苗管2与所述播苗器1通过中空管道连接，所述播苗器可以将稻秧按序列进行排序并插秧，所述均压框架7与所述挂载架8焊接在一起，所述均压框架7可以均匀分担所述挂载架8的拉力，所述电动机6焊接在所述均压框架7上，所述电动机6可以为秧苗的输送提供动力。

在本实施例中，所述电动机6与所述传动轴11通过轴承连接，所述传动轴11可以传递所述电动机6输出的动力，所述传动轴11与所述调速器10过盈配合，可以通过所述调速器10调节插秧速度，进行变速插秧，所述传动滚子14与所述变速齿轮一12润滑连接，所述传动滚子14与所述变速齿轮二15润滑连接，所述变速齿轮一12可以通过所述传动滚子14改变所述变速齿轮二15的转速，从而调节送秧速度和插秧速度，所述变速齿轮一12与所述润滑剂添加器13密封焊接，所述润滑剂添加器13可以为所述变速齿轮一12进行润滑，提高传动效率。

在本实施例中，所述插秧装置16由秧苗夹持器23、中心销轴24、分泥器25和栽秧器26组成，所述秧苗夹持器23下方与所述中心销轴24过盈配合，所述秧苗夹持器23可以固定夹持秧苗，进行插秧，所述分泥器25与所述栽秧器26通过卡槽固定扣合，所述分泥器25可以将稻田中的泥土分开，方便所述栽秧器26插秧。

在本实施例中，所述支撑板19与所述定位螺栓20固定连接，所述定位螺栓20可以为本实用新型提供装配定位，所述旋转推进器17与所述螺旋杆18通过螺纹扣合，可以通过所述旋转推进器17带动所述螺旋杆18将秧苗推入所述播苗器1，所述减震器22与所述耐磨片21焊接在一起，所述减震器22可以降低插秧过程中的震动，提高插秧整齐度，方便管理栽种。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
