一种用于芽苗菜栽培的自动喷灌装置的制作方法

本实用新型涉及一种植物水培领域，具体是一种用于芽苗菜栽培的自动喷灌装置。

背景技术：

植物工厂是一种高效农业系统，在植物工厂内，待培育植物需要合适的光源、水分和温度。由于待培育植物在生长的不同阶段对水分具有不同的需求，而现有的补水装置不能在植物生长的不同阶段提供适宜的水分，也不能够实现自动喷灌，需要通过人力控制，增加人力成本。

技术实现要素：

为了克服上述现有技术的缺点，本实用新型的目的是提供一种结构简单，能够根据湿度的情况来自动控制水分的喷灌的用于芽苗菜栽培的自动喷灌装置。

为达到上述目的，本实用新型采用以下技术方案，一种用于芽苗菜栽培的自动喷灌装置，包括箱体，箱体内设有用于放置栽培盆的支架，所述的箱体的底部设有营养液储存箱和储水箱，所述的箱体的一侧设有控制箱，所述的箱体的左右两侧对称设有导轨，所述的导轨上设有沿导轨上下运动的电动推车，该电动推车连接有喷灌头，且该喷灌头延伸到支架的正上方；所述的箱体内还设有用于检测湿度的湿度传感器；

所述的喷灌头分别与营养液储存箱和储水箱通过管路连接，所述的喷灌头与储水箱连接的管路上设有第一微型泵，所述的喷灌头与营养液储存箱连接的管路上设有第二微型泵，

所述的控制箱内设有电源、控制面板及控制按钮，所述的温度传感器的输出端与控制面板电连接，所述的控制面板的输出端分别与第一微型泵和电动推车电连接，所述的控制按钮分别与第二微型泵和电动推车电连接，所述的电源分别与电动推车、第一微型泵和第二微型泵电连接。

所述的支架是由四个立柱和设在立柱之间的平台组成，所述的平台的左右两侧设有用于喷灌头通过的凹槽。

所述的平台最少为3个，且均匀设在立柱之间。

所述的湿度传感器是多个，且均匀设在平台的下表面上。

所述的控制面板包括电路板和焊接在电路板上的微处理器组成。

本实用新型采用以上技术方案，具有以下优点，结构简单，在培养箱的两侧设有导轨，在导轨上设有电动推车，电动推车连接有喷灌头，喷灌头可以在导轨上实现上下运动，同时喷灌头通过微型泵与储水箱连接，该电动推车和微型泵与控制箱中的控制面板电连接，湿度传感器检测到培养箱中的湿度，并将检测到的信息传送给控制面板，控制面板控制电动推车和微型泵的工作状态，进而实现自动喷灌的目的，节省了人力成本，较少了水培的成本，同时时刻能够控制培养箱中需要的水的情况，增加了水培的成功率和水培植物的生长速度。

附图说明

图1是本实用新型的结构示意图；

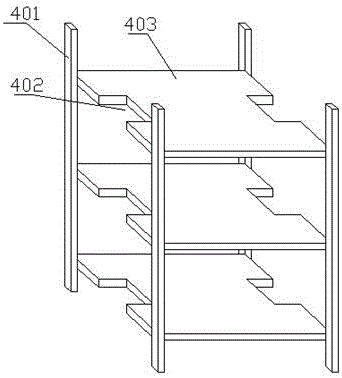

图2是本实用新型中支架的结构示意图；

图3是喷灌头与储水箱和营养液储存箱管路连接示意图；

图4是本实用新型的控制框图。

图中：1.箱体；2.营养液储存箱；3.储水箱；4.支架；5.导轨；6.电动推车；7.喷灌头；8.湿度传感器；9.第一微型泵；10.控制箱；11.控制按钮；12.第二微型泵；401.立柱；402.凹槽；403.平台。

具体实施方式

下面结合附图和实施例对本实用新型进行详细的描述。

实施例1

如图1所示的一种用于芽苗菜栽培的自动喷灌装置，包括箱体1，箱体1内设有用于放置栽培盆的支架4，所述的箱体1的底部设有营养液储存箱2和储水箱3，所述的箱体1的一侧设有控制箱10，所述的箱体10的左右两侧对称设有导轨5，所述的导轨5上设有沿导轨5上下运动的电动推车6，该电动推车6连接有喷灌头7，且该喷灌头7延伸到支架4的正上方；所述的箱体1内还设有用于检测湿度的湿度传感器8；

所述的喷灌头7分别与营养液储存箱2和储水箱3通过管路连接，所述的喷灌头7与储水箱3连接的管路上设有第一微型泵9，所述的喷灌头7与营养液储存箱2连接的管路上设有第二微型泵12，

所述的控制箱10内设有电源、控制面板及控制按钮11，所述的温度传感器8的输出端与控制面板电连接，所述的控制面板的输出端分别与第一微型泵9和电动推车6电连接，所述的控制按钮11分别与第二微型泵12和电动推车6电连接，所述的电源分别与电动推车6、第一微型泵9和第二微型泵12电连接；

在工作的过程中，如图4所示的湿度传感器8检测到培养箱中的湿度，并将杆湿度的信息传送给控制面板，控制面板将得到的信息与储存的湿度信息进行对比，当该湿度传感器8检测到的数据小于培养箱中所需要的湿度值时，说明培养箱中的水分较少，需要进行水喷灌，控制面板控制第二微型泵9工作，如图3所示的第一微型泵9将储水箱1中的水泵到喷灌头7中进行喷灌，同时控制面板控制电动推车6沿导轨5上下运动，带动喷灌头7上下运动，对培养箱中的所要层的水培植物都进行喷灌，同时在需要对水培植物进行添加营养液时，需要通过控制按钮11控制第二微型泵12打开，将营养液储存箱3中的营养液泵入到喷灌头7中，对水培植物进行控制营养液的喷灌。通过上述可以看出，电动推车6用于带动喷灌头7实现上下运动，解决了面每一层都需要喷灌头7来实现喷灌的麻烦，同时根据湿度传感器8采集的湿度信号采用控制箱10中的控制面板对微型泵和电动推车来进行控制，实现了自动喷灌，无需人力控制，节省了人力成本，并且能够及时的位水培植物进行水分的补充，避免了不及时补充水分影响水培植物生成的缺陷。

实施例2

在实施例1的基础上，为了如图2所示，所述的支架4是由四个立柱401和设在立柱401之间的平台403组成，所述的平台403的左右两侧设有用于喷灌头7通过的凹槽402。本实施例中的凹槽402只要是避免喷灌头7在电动推车的带动下与支架4的平台403发生碰撞，导致喷灌头7发生损坏。

所述的平台403最少为3个，且均匀设在立柱401之间，采用多个平台403是根据培养箱的高度所定，当培养箱比较高时，对几个平台，所培养的水培植物也就会比较多，避免资源的浪费。

实施例3

在实施例1和2的基础上，为了检测水培箱中的湿度更加的准确，并且控制面板能够及时的控制喷灌头对水培植物进行补水，因此所述的湿度传感器8是多个，且均匀设在平台703的下表面上；所述的控制面板包括电路板和焊接在电路板上的微处理器组成。本实施例中的微处理器和电路板都是本技术领域的公知常识和常规手段，在市场上都可以直接购买到，在这里不在一一详细描述。

以上例举仅仅是对本实用新型的举例说明，并不构成对本实用新型的保护范围的限制，凡是与本实用新型相同或相似的设计均属于本实用新型的保护范围之内。
