一种农业用的新型进水装置的制作方法

本实用新型涉及一种农业用的新型进水装置。

背景技术：

在农业稻田种植中，需要在稻田的侧面设置进水口，现有的办法是直接在田间用开沟的形式开设进水口，在进水完成后再使用泥土进行封闭，该种方式操作较为麻烦，并且水中含有其他杂物，杂物会随着水流进入到稻田内，影响正常的田间作业。

技术实现要素：

本实用新型要解决的技术问题是提供一种农业用的新型进水装置，本装置可以通过进水管完成通水，通过进水盒完成断水或通水，通过加药盒可以将所需的肥料添加至水内，肥料随着水流可以较好的布置在田间，无需人工施肥，本装置可以较好的阻挡杂物进入田间，方便进行田间作业。

为解决上述问题，本实用新型采用如下技术方案：

一种农业用的新型进水装置，包括进水管，所述进水管的后端设置有第一限位板，所述进水管的前端设置有第二限位板，所述进水管的上方设置有加药盒，所述加药盒与所述进水管之间配合有连接管，所述加药盒具有一个锥形的内底面，在所述内底面的最低位置处设置有配合所述连接管用的通孔，所述连接管的管身上设置有阀门，所述第二限位板的前端面处设置有进水盒，所述进水盒的两侧设置有连接板，所述连接板与所述第二限位板之间配合有螺丝，所述进水盒的前端面上设置有进水槽，在所述进水槽内配合有过滤网，所述过滤网与所述进水盒之间配合有第一螺丝，所述进水盒的顶部设置有插槽，在所述插槽内设置有密封所述进水盒的插板。

优选地，所述第一限位板和所述第二限位板均与所述进水管为一体式结构。

优选地，所述进水管为PVC塑料管。

优选地，所述加药盒的侧面设置有两个轴套，所述加药盒的侧面设置有可翻转的盒盖，所述盒盖具有配合两个所述轴套的轴杆，所述盒盖翻转后覆盖所述加药盒。

优选地，所述进水盒与所述第二限位板之间配合有密封垫圈。

本实用新型的有益效果是：本装置可以通过进水管完成通水，通过进水盒完成断水或通水，通过加药盒可以将所需的肥料添加至水内，肥料随着水流可以较好的布置在田间，无需人工施肥，本装置可以较好的阻挡杂物进入田间，方便进行田间作业，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

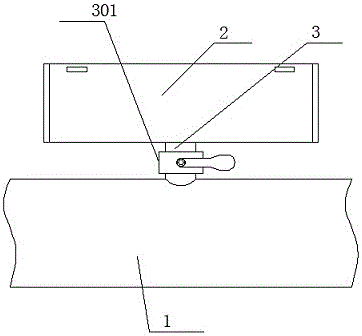

图1为本实用新型的俯视图；

图2为本实用新型的侧视图

图3为进水盒的主视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1、图2和图3所示的一种农业用的新型进水装置，包括进水管1，所述进水管1的后端设置有第一限位板101，所述进水管1的前端设置有第二限位板102，所述进水管1的上方设置有加药盒2，所述加药盒2与所述进水管1之间配合有连接管3，所述加药盒2具有一个锥形的内底面201，在所述内底面201的最低位置处设置有配合所述连接管3用的通孔211，所述连接管3的管身上设置有阀门301，所述第二限位板102的前端面处设置有进水盒4，所述进水盒4的两侧设置有连接板401，所述连接板401与所述第二限位板102之间配合有螺丝411，所述进水盒4的前端面上设置有进水槽402，在所述进水槽402内配合有过滤网403，所述过滤网403与所述进水盒4之间配合有第一螺丝412，所述进水盒4的顶部设置有插槽413，在所述插槽413内设置有密封所述进水盒4的插板5。

本实用新型中一个较佳的实施例，所述第一限位板101和所述第二限位板102均与所述进水管1为一体式结构。

本实用新型中一个较佳的实施例，所述进水管1为PVC塑料管。

本实用新型中一个较佳的实施例，所述加药盒2的侧面设置有两个轴套222，所述加药盒2的侧面设置有可翻转的盒盖223，所述盒盖223具有配合两个所述轴套222的轴杆224，所述盒盖223翻转后覆盖所述加药盒2。

本实用新型中一个较佳的实施例，所述进水盒4与所述第二限位板102之间配合有密封垫圈（未图示）。

本实用新型的有益效果是：本装置可以通过进水管完成通水，通过进水盒完成断水或通水，通过加药盒可以将所需的肥料添加至水内，肥料随着水流可以较好的布置在田间，无需人工施肥，本装置可以较好的阻挡杂物进入田间，方便进行田间作业，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
