一种挂壁式植物种植装置的制作方法

本实用新型涉及一种种植装置，具体涉及一种挂壁式植物种植装置。

背景技术：

目前，城市的绿化面积的多少直接关系到城市环境的美化，传统的绿化方式是在地面上栽培植物，为此城市通常会划出一定比例的土地作为城市的绿化用地。也就是说，目前城市的绿化必须依托和耗费大量宝贵的土地资源。另外一种方式是，采取盆栽方式栽种在花盆里，采用花盆栽培植物的优点是灵活性好，它可以根据人们的需要移动和摆放。随着城市的发展，城市楼房越建越高，密集度也越来越高，城市环境的绿化难度越来越大，传统的城市绿化方式已不能适应城市发展的需要。

技术实现要素：

本实用新型的目的在于克服现有技术缺点提供一种挂壁式植物种植装置，贴合墙壁竖直设置，可以有效增加绿化面积，结构合理，浇灌方便，节约了资源。

为解决上述技术问题，本实用新型的技术方案是：

一种挂壁式植物种植装置，包括挂壁主体和若干种植基座，所述挂壁主体为长方体结构，挂壁主体上设有进水槽，进水槽上设有若干主进水孔，每个主进水孔下方设有一个主进水管道，主进水孔的直径d1大于主进水管道的直径d2，主进水孔与主进水管道之间通过过渡通道相连接，过渡通道为锥形结构，每个主进水管道上设有若干支进水机构，每个支进水机构包括三个支进水通道组，每个支进水通道组由8个支进水通道组成，8个支进水通道通过连接通道与主进水管道相连通；

每个种植基座包括一块底板、一块前面板、两块侧板和一个筛网，底板倾斜的固定在挂壁主体上，前面板和侧板分别垂直的固定在底板上，筛网固定在挂壁主体上，位于前面板和侧板所围成的空腔内，种植基座的位置和数量与支进水机构的位置和数量相契合；

所述挂壁主体上设有若干支出水通道，支出水通道一端与种植基座相连通，另一端与主出水通道相连通，主出水通道与设置在挂壁主体底部的废液收集腔相连通，废液收集腔上设有废液采集阀。

上述一种挂壁式植物种植装置，其中，种植基座的底板与竖直方向的夹角a为105-115°。

上述一种挂壁式植物种植装置，其中，所述支进水机构与主进水管道相互垂直设置。

上述一种挂壁式植物种植装置，其中，所述挂壁主体上设有四个挂壁固定块。

本实用新型的有益效果为：

本实用新型使用时可以通过膨胀螺丝将挂壁固定块固定在墙壁上以实现将整个装置谷底在墙壁上，将植物种植在种植基座内即可；

平时在进水槽内存入适量的水或营养液，水或营养液就通过支进水机构缓慢的渗透进入种植基座内为植物提供生长所需的各类因素，若进入量过多，则可以通过支出水通道流入废液收集腔内，使用者可以定时对废液进行收集处理；

进水槽上设有若干主进水孔，每个主进水孔下方设有一个主进水管道，主进水孔的直径d1大于主进水管道的直径d2，主进水孔与主进水管道之间通过过渡通道相连接，可以有效控制进入液体的流速，防止过量吸收；

种植基座的底板与竖直方向的夹角a为105-115°，可以充分的将多余的液体排出，保证了植物良好的生长状态，减轻了自重；

综上所述，本实用新型贴合墙壁竖直设置，可以有效增加绿化面积，结构合理，浇灌方便，节约了资源。

附图说明

图1为本实用新型结构图。

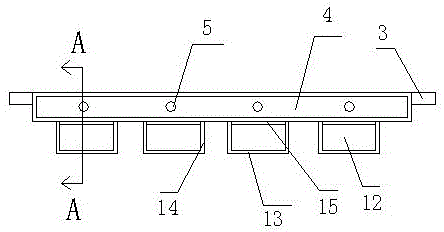

图2为本实用新型俯视图。

图3为本实用新型A-A向剖视图。

图4为本实用新型支进水通道组结构图。

具体实施方式

附图标记说明：

挂壁主体1、种植基座2、挂壁固定块3、进水槽4、主进水孔5、主进水管道6、过渡通道7、支进水机构8、支进水通道组9、支进水通道10、连接通道11、底板12、前面板13、侧板14、筛网15、支出水通道16、主出水通道17、废液收集腔18、废液采集阀19。

如图所示一种挂壁式植物种植装置，包括挂壁主体1和若干种植基座2，所述挂壁主体上设有四个挂壁固定块3，所述挂壁主体为长方体结构，挂壁主体上设有进水槽4，进水槽上设有若干主进水孔5，每个主进水孔下方设有一个主进水管道6，主进水孔的直径d1大于主进水管道的直径d2，主进水孔与主进水管道之间通过过渡通道7相连接，过渡通道为锥形结构，每个主进水管道上设有若干支进水机构8，每个支进水机构包括三个支进水通道组9，每个支进水通道组由8个支进水通道10组成，8个支进水通道通过连接通道11与主进水管道相连通，所述支进水机构与主进水管道相互垂直设置；

每个种植基座2包括一块底板12、一块前面板13、两块侧板14和一个筛网15，底板倾斜的固定在挂壁主体上，前面板和侧板分别垂直的固定在底板上，筛网固定在挂壁主体上，位于前面板和侧板所围成的空腔内，种植基座的位置和数量与支进水机构的位置和数量相契合，种植基座的底板与竖直方向的夹角a为110°；

所述挂壁主体上设有若干支出水通道16，支出水通道一端与种植基座相连通，另一端与主出水通道17相连通，主出水通道与设置在挂壁主体底部的废液收集腔18相连通，废液收集腔上设有废液采集阀19。

本实用新型使用时可以通过膨胀螺丝将挂壁固定块固定在墙壁上以实现将整个装置谷底在墙壁上，将植物种植在种植基座内即可；

平时在进水槽内存入适量的水或营养液，水或营养液就通过支进水机构缓慢的渗透进入种植基座内为植物提供生长所需的各类因素，若进入量过多，则可以通过支出水通道流入废液收集腔内，使用者可以定时对废液进行收集处理；

进水槽上设有若干主进水孔，每个主进水孔下方设有一个主进水管道，主进水孔的直径d1大于主进水管道的直径d2，主进水孔与主进水管道之间通过过渡通道相连接，可以有效控制进入液体的流速，防止过量吸收；

种植基座的底板与竖直方向的夹角a为105-115°，可以充分的将多余的液体排出，保证了植物良好的生长状态，减轻了自重；

综上所述，本实用新型贴合墙壁竖直设置，可以有效增加绿化面积，结构合理，浇灌方便，节约了资源。

这里本实用新型的描述和应用是说明性的，并非想将本实用新型的范围限制在上述实施例中，因此，本实用新型不受本实施例的限制，任何采用等效替换取得的技术方案均在本实用新型保护的范围内。
