一种种子脱壳装置的制作方法

本实用新型属于脱壳装置领域，具体的提供了一种种子脱壳装置。

背景技术：

花生、紫云英、紫穗槐等硬实种子由于外面包着硬膜或硬壳难以发芽，需将壳去掉才好催芽。目前市面上也有各式脱壳机。但这些脱壳机要么结构复杂、成本高，要么结构过于简单，脱壳脱不干净且容易发生堵塞，脱壳效率也低。

技术实现要素：

本实用新型的目的是克服上述缺陷，提供一种简单实用的种子脱壳机。

本实用新型的技术方案：一种种子脱壳装置，包括筒体和设于筒体内的搅拌装置，所述筒体横向设置，筒体上方设有进料口，筒体下方为网状结构；所述搅拌装置包括由电机带动的转动轴和设于转动轴上的搅拌叶片，所述搅拌叶片包括沿转动轴圆周方向间隔设置的搅拌棍和搅拌刀。搅拌刀可在种子表面形成划痕，再经搅拌棍的敲打、碾压，可实现种子皮的彻底分离。

优选的，所述搅拌棍及搅拌刀横向设置、两端分别通过支撑杆与转动轴相连。相比直接与转动轴相连的片状搅拌棍、搅拌刀，或单个间隔设置在转动轴上的搅拌棍、搅拌刀，结构更简单，有利于降低加工成本，且脱壳空间更大，有利于提高脱壳效率。

优选的，所述搅拌棍的截面为圆形，所述搅拌刀的截面为三角形。有利于提高脱壳效率。

优选的，所述三角形搅拌刀至少一条边为锯齿状。可在种子表面形成多层划痕，有利于提高脱壳效率。

优选的，所述筒体下方设有滑槽，所述滑槽上还卡接有毛刷。沿滑槽滑动毛刷，可对网状筒体进行清理，避免堵塞，提高脱壳效率。

优选的，所述筒体包括相互铰接的上筒体和下筒体，所述上筒体外侧设有把手，下筒体外侧与支脚相连。分体设置，便于维修、更换搅拌装置。

本实用新型优点：1、搅拌刀可在种子表面形成划痕，搅拌棍可对种壳进行敲打、碾压，两者协同作用可实现种子皮的彻底分离，提高脱壳质量和脱壳效率。

2、毛刷的设置，可对网状筒体进行清理，避免堵塞，提高脱壳效率。

附图说明

图1为本实用新型的横截面结构示意图；

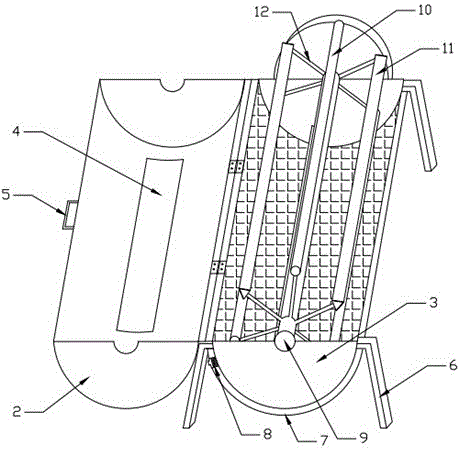

图2为本实用新型打开状态结构示意图。

图1至图2中的附图标号为：1-筒体，2-上筒体，3-下筒体，4-进料口，5-把手，6-支脚，7-滑槽，8-毛刷，9-转动轴，10-搅拌棍，11-搅拌刀，12-支撑杆。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。

如图1-2所示，一种种子脱壳装置，包括筒体1和设于筒体内的搅拌装置，所述筒体1横向设置，包括相互铰接的上筒体2和下筒体3，所述上筒体2上部设有进料口4、外侧设有把手5，下筒体3为网状结构，下筒体3外侧与支脚6相连。所述下筒体3下方还设有滑槽7，所述滑槽7内卡接有毛刷8。

所述搅拌装置包括由电机带动的转动轴9和设于转动轴9上的搅拌叶片，所述搅拌叶片包括沿转动轴圆周方向间隔设置的搅拌棍10和搅拌刀11。所述搅拌棍10及搅拌刀11横向设置、两端分别通过支撑杆12与转动轴9相连。搅拌棍10的截面为圆形，所述搅拌刀11的截面为三角形。所述三角形搅拌刀11不与支撑杆12相连的两条边均为锯齿状。

使用时，启动电机，将种子从进料口4处放入，种子在搅拌棍10及搅拌刀11的拍打、揉搓下实现脱壳，并从下筒体3排出。

本实用新型通过间隔设置搅拌棍10和搅拌刀11，可有效去除种子皮，并提高脱皮效率。本实用新型尤其适于硬实种子的脱皮。

应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种修改或改动，这些等价形式同样落于本申请所附权利要求书所限定的范围。
