收割机的分禾器结构的制作方法

本实用新型属于收割机技术领域，特别涉及一种收割机的分禾器结构。

背景技术：

联合收割机的分禾器，用于在联合收割机行进作业过程中将待收割对象和非收割对象分离开来，现有技术中，在收割机前端设有扶禾机架，在扶禾机架上设有分禾器，设在符合机架两端的分禾器经常会与轮胎发生干涉，影响分禾。本实用新型因此而来。

技术实现要素：

本实用新型目的是提供一种收割机的分禾器结构，其结构简单，可解决分禾器与收割机轮胎发生干涉的问题，保证分禾器的分禾效率。

基于上述问题，本实用新型提供的技术方案是：

收割机的分禾器结构，包括设置在收割机前端的扶禾机架，所述扶禾机架设有分禾器，所述扶禾机架两端的分禾器设置在所述扶禾机架的外侧。

在其中的一些实施方式中，所述分禾器包括连接部和分禾部，所述连接部的一端固定在所述扶禾机架上，所述连接部的另一端连接至所述分禾部。

在其中的一些实施方式中，所述连接部的外轮廓呈平滑的曲线。

在其中的一些实施方式中，所述连接部包括第一连接部和第二连接部，所述第一连接部由所述扶禾机架向所述第二连接部方向弯曲，所述第二连接部由所述第一连接部向所述分禾部弯曲。

在其中的一些实施方式中，所述第一连接部与所述第二连接部之间设有补强件。

与现有技术相比，本实用新型的优点是：

采用本实用新型的技术方案，将扶禾机架两端的分禾器设置在扶禾机架的外侧，可以防止分禾器与收割机轮胎发生干涉，保证分禾器的正常工作，减少铲草。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型收割机的分禾器结构实施例的结构示意图；

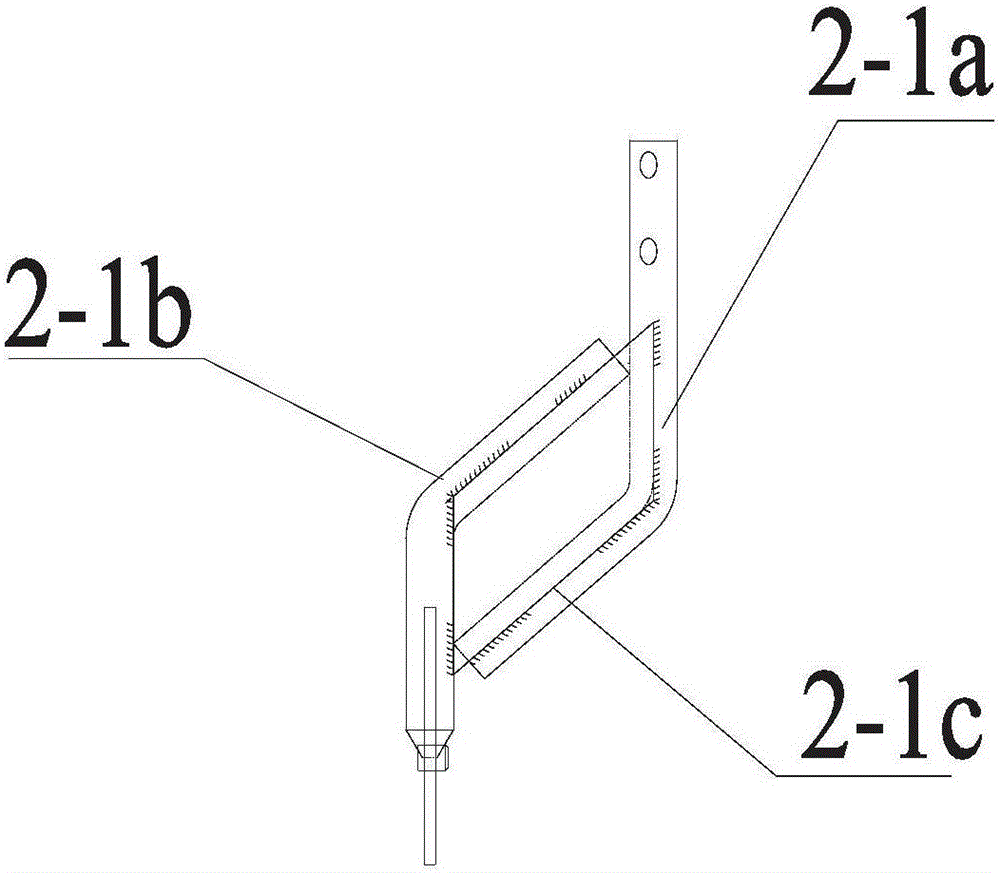

图2为本实用新型实施例中连接部的结构示意图；

其中：

1、扶禾机架；

2、分禾器；2-1、连接部；2-1a、第一连接部；2-1b、第二连接部；；2-1c、补强件2-2、分禾部。

具体实施方式

以下结合具体实施例对上述方案做进一步说明。应理解，这些实施例是用于说明本实用新型而不限于限制本实用新型的范围。实施例中采用的实施条件可以根据具体厂家的条件做进一步调整，未注明的实施条件通常为常规实验中的条件。

参见图1-，为本实用新型的结构示意图，提供一种收割机的分禾器结构，其包括设置在收割机前端的扶禾机架1，在扶禾机架1上设有分禾器2，为了避免扶禾机架1两端的分禾器2与轮胎发生干涉，将扶禾机架1两端的分禾器2设置在扶禾机架1的外侧，即分禾器2位于收割机的外侧。

具体的，分禾器2包括连接部2-1和分禾部2-2，连接部2-1的一端固定在扶禾机架1上而另一端连接至分禾部2-2，优选的，连接部2-1的外轮廓呈平滑的曲线。

参见图2，为了进一步优化本实用新型的实施效果，减少分禾器2的铲草，连接部2-1设置呈弯曲状，其包括第一连接部2-1a和第二连接部2-1b，第一连接部2-1a由扶禾机架1向第二连接部2-1b方向弯曲，第二连接部2-1b由第一连接部2-1a向分禾部2-2方向弯曲。

为了提高分禾器2的稳定性，在第一连接部2-1a与第二连接部2-1b之间设有补强件2-1c。

上述实例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人是能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所做的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
