一种用于鸽窝地面自动消毒清洁装置的制作方法

本实用新型涉及鸽窝清洁领域，特别是一种用于鸽窝地面自动消毒清洁装置。

背景技术：

如今很多人们喜爱养宠物，并且也有很多人喜爱养鸽子，但是由于鸽子的粪便由于长时间的不清理会产生难为的气味，并且人们清理粪便也很麻烦，需要清理之后用水冲洗等，浪费时间，并且很脏，因此设置本装置是很有必要的。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种用于鸽窝地面自动消毒清洁装置。

实现上述目的本实用新型的技术方案为，一种用于鸽窝地面自动消毒清洁装置，包括矩形基座,所述矩形基座上表面设有矩形箱体，所述矩形箱体上表面加工有矩形凹槽，所述矩形凹槽内两侧表面内设有多个矩形凹槽A，所述每个矩形凹槽A内嵌装有伸缩端为水平的一号微型气缸，所述每个一号微型气缸伸缩端上设有清洁刮板，所述矩形凹槽两侧表面设有多个矩形开口，所述每个矩形开口嵌装有高压喷头，所述矩形箱体下表面设有微型水箱，所述微型水箱内设有微型泵，所述每个高压喷头一端通过微型水箱与微型泵相连接的水管，所述矩形凹槽后侧表面设有矩形凹槽C，所述矩形凹槽C内嵌装有伸缩端为水平的二号微型气缸，所述二号微型气缸伸缩端上设有推板，所述矩形凹槽前表面设有条形凹槽，所述条形凹槽内嵌装有收集盒，所述矩形箱体内设有蓄电池，所述矩形箱体上表面设有控制盒，所述控制盒内设有控制器，所述蓄电池与控制器电性连接，所述控制器分别与一号微型气缸、微型泵和二号微型气缸电性连接。

所述多个矩形凹槽A的数量为4-6个，所述多个矩形开口的数量4-6个。

所述收集盒上表面设有一组N型把手。

利用本实用新型的技术方案制作的一种用于鸽窝地面自动消毒清洁装置，实用性高，快速清理鸽子的粪便干净卫生，无需人工清洁，省时省力。

附图说明

图1是本实用新型所述一种用于鸽窝地面自动消毒清洁装置的结构示意图；

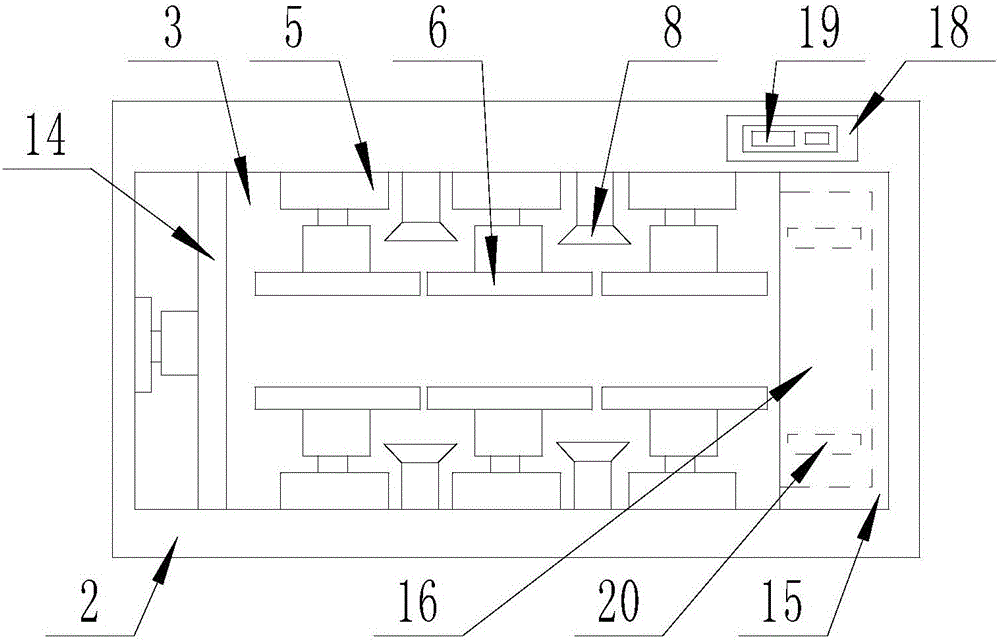

图2是本实用新型所述一种用于鸽窝地面自动消毒清洁装置的俯视图；

图3是本实用新型所述一种用于鸽窝地面自动消毒清洁装置的侧面剖视图；

图中，1、矩形基座；2、矩形箱体；3、矩形凹槽；4、矩形凹槽A；5、一号微型气缸；6、清洁刮板；7、矩形开口；8、高压喷头；9、微型水箱；10、微型泵；11、水管；12、矩形凹槽C；13、二号微型气缸；14、推板；15、条形凹槽；16、收集盒；17、蓄电池；18、控制盒；19、控制器；20、N型把手。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-3所示，一种用于鸽窝地面自动消毒清洁装置，包括矩形基座(1),所述矩形基座(1)上表面设有矩形箱体(2)，所述矩形箱体(2)上表面加工有矩形凹槽(3)，所述矩形凹槽(3)内两侧表面内设有多个矩形凹槽A(4)，所述每个矩形凹槽A(4)内嵌装有伸缩端为水平的一号微型气缸(5)，所述每个一号微型气缸(5)伸缩端上设有清洁刮板(6)，所述矩形凹槽(3)两侧表面设有多个矩形开口(7)，所述每个矩形开口嵌装有高压喷头(8)，所述矩形箱体(2)下表面设有微型水箱(9)，所述微型水箱(9)内设有微型泵(10)，所述每个高压喷头(8)一端通过微型水箱(9)与微型泵(10)相连接的水管(11)，所述矩形凹槽(3)后侧表面设有矩形凹槽C(12)，所述矩形凹槽C(12)内嵌装有伸缩端为水平的二号微型气缸(13)，所述二号微型气缸(13)伸缩端上设有推板(14)，所述矩形凹槽(3)前表面设有条形凹槽(15)，所述条形凹槽(15)内嵌装有收集盒(16)，所述矩形箱体(2)内设有蓄电池(17)，所述矩形箱体(2)上表面设有控制盒(18)，所述控制盒(18)内设有控制器(19)，所述蓄电池(17)与控制器(19)电性连接，所述控制器(19)分别与一号微型气缸(5)、微型泵(10)和二号微型气缸(13)电性连接；所述多个矩形凹槽A(4)的数量为4-6个，所述多个矩形开口(7)的数量4-6个；所述收集盒(16)上表面设有一组N型把手(20)。

本实施方案的特点为，矩形基座上表面设有矩形箱体，矩形箱体上表面加工有矩形凹槽，矩形凹槽内两侧表面内设有多个矩形凹槽A，每个矩形凹槽A内嵌装有伸缩端为水平的一号微型气缸，每个一号微型气缸伸缩端上设有清洁刮板，矩形凹槽两侧表面设有多个矩形开口，每个矩形开口嵌装有高压喷头，矩形箱体下表面设有微型水箱，微型水箱内设有微型泵，每个高压喷头一端通过微型水箱与微型泵相连接的水管，矩形凹槽后侧表面设有矩形凹槽C，矩形凹槽C内嵌装有伸缩端为水平的二号微型气缸，二号微型气缸伸缩端上设有推板，矩形凹槽前表面设有条形凹槽，条形凹槽内嵌装有收集盒，矩形箱体内设有蓄电池，矩形箱体上表面设有控制盒，控制盒内设有控制器，蓄电池与控制器电性连接，控制器分别与一号微型气缸、微型泵和二号微型气缸电性连接，实用性高，快速清理鸽子的粪便干净卫生，无需人工清洁，省时省力。

在本实施方案中，首先控制器打开，本装置开始正常工作，矩形箱体的蓄电池可持续进行蓄电，矩形基座上表面矩形箱体上表面的矩形凹槽用来承放鸽子，矩形凹槽内两侧表面内的多个矩形凹槽A内嵌装的一号微型气缸能够伸缩运动，带动气缸伸缩端上的可拆卸清洁刮板对鸽子窝地面进行清洁，矩形凹槽两侧表面多个矩形开口内嵌装的高压喷头与矩形箱体下表面微型水箱里的微型泵通过水管连接开始喷水，矩形凹槽后侧表面矩形凹槽C内嵌装的二号微型气缸也开始运动，带动二号微型气缸伸缩端上的推板进行伸缩运动，将可拆卸清洁刮板堆积起来的粪便推进矩形凹槽前表面条形凹槽内嵌装的收集盒内，此时鸽窝地面自动消毒清洁装置正常工作运行。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
