一种可移动多功能洗羊车的制作方法

本实用新型涉及一种洗羊装置，具体涉及一种可移动多功能洗羊车。

背景技术：

螨虫病又名疥癣病，俗称生癞，是疥螨和痒螨寄生于牛羊表皮引起的一种接触性传染性慢性皮肤病。病畜表现奇痒、脱毛、皮肤增厚和消瘦。严重者可引起衰竭死亡。疥螨在皮内穿洞寄生繁殖，采食表皮细胞与淋巴液为营养。痒螨寄生于皮肤表面，用口器刺穿皮肤，吸食淋巴液。疥螨通常寄生于体毛短而皮肤柔软之处，然后向四周蔓延。本病主要通过病畜与健康家畜直接接触感染，其次是通过被螨和其虫卵污染了的圈舍、用具等间接接触感染。本病多发生于秋冬和春初。卫生条件不好，圈舍阴暗、潮湿和过于拥挤能促使本病的发生和流行。羊螨病是危害富蕴县大尾羊的主要疾病之一，特别在春初至秋季，大尾羊螨病情更严重，对羔羊成活率及大尾羊增重造成很大威胁。螨虫病能够使羊脱毛，而且不会长出新的羊毛，进而至羊死亡，使依靠羊毛与羊肉获得经济效益的牧民在经济收入上受到极大的影响。

为避免羊群病菌滋生，防止羊群出现羊螨病情，养殖户需定期给羊洗澡。但现实状况是，放牧区多半在山区或戈壁，因条件有限，很少配有专门的洗羊池，同时，在传统技术中，洗羊池为固定在一处的砖砌结构，无法移动，但由于羊群大多处于散养状态，放牧区也很少配有固定的洗羊池。长期以来羊群由于卫生状况欠佳，生病现象不断，给养殖户造成了巨大的经济损失。另一方面，即使在放牧区配备洗羊池，也存在由于结构的不合理而导致的池内药水无法更换，成本、造价高，占用土地面积大，无法移动，操作不便等诸多缺陷。

技术实现要素：

为解决现有技术中存在的洗羊池无法移动，药水更换不便，占地面积大、成本高等问题，本实用新型提供了一种方便更换药水，结构简单合理的可移动多功能洗羊车。

本实用新型的技术效果通过以下技术方案实现：

一种可移动多功能洗羊车， 包括车体，在所述车体下方设置有车轮， 在所述车体上设置有洗羊池，在所述洗羊池两侧分别设置进羊门与出羊门。所述洗羊车可以挂靠于运输车辆后方，在所述洗羊池另外两侧，还设置有工作台。

其中，在所述车体上还设置有控水区，所述控水区设置在洗羊池与出羊门之间。

其中，在所述控水区下方设置有回水管，所述回水管将在控水区收集的水输送至洗羊池。

其中，所述控水区表面为镂空结构。

其中，还设置有第一上羊坡，所述第一上羊坡设置在靠近进羊门一侧的地面与车体之间；还设置有第一下羊坡，所述第一下羊坡设置在靠近出羊门一侧的地面与车体之间。

其中，所述第一上羊坡与所述第一下羊坡为可拆卸结构。所述可拆卸机构具体来说是在所述上羊坡与所述下羊坡上设置有销桩与销孔，所述销桩可以与车体本身的预留孔进行配合，所述销孔可以与其他销桩进行配合。所述第一上羊坡与所述第一下羊坡在洗羊时能够便于羊上下车体，防止羊意外受伤，所述上羊坡与下羊坡在非洗羊作业时可以取下后插入到洗羊池上方的车体安装孔中，使洗羊池与控水区成一平面，将洗羊车变形为普通运输车。

其中，在所述车体上还设置有可拆卸栅栏。所述栅栏可以根据需要设置在所述洗羊池及上羊坡及下羊坡周围，在所述栅栏上通过本身设有的固定柱与预留在车体上的安装孔配合安装，在洗羊时，栅栏可以用于调整、控制羊群路径，避免羊群跌落车体，在非洗羊作业时，调整栅栏位置，将栅栏设置在车体四周，将车体变为普通运输车辆使用。

其中，还包括水泵，所述水泵进水软管与所述洗羊池相连。洗羊前，将洗羊车牵引运至水源处，将农用车后方传动轴与多功能洗羊车上的水泵连接在一起，把水泵的进水口至于水源，发动车辆，农用车带动水泵工作，将洗羊池中的水注满。

其中，所述洗羊池内部还包括第二上羊坡与第二下羊坡。所述第二下羊坡与第二上羊坡的设置，能够为羊提供更为平缓的路径进出洗羊池，防止羊受伤。

其中，在所述洗羊池底部，设置有排水阀。在洗羊作业完成后，通过排水阀将洗羊池中的污水进行排放。

应用本实用新型所公开的移动式多功能洗羊车进行洗羊的具体工作步骤如下：

一、通过农用车将多功能洗羊车牵引至水源处。

二、将农用车后方传动轴与多功能洗羊车上的水泵连接在一起，把水泵的进水口置于水源中，发动农用车，农用车带动水泵工作，将洗羊池中的水注满。

三、将多功能洗羊车拖至羊群处，摘去农用车，配兑药水。

四、将第一上羊坡、第一下羊坡及栅栏安装在第一预设位置；具体的，将第一上羊坡以插销的方式连接在多功能洗羊车的前方，将第一下羊坡以插销的方式连接在多功能洗羊车的后方，将栅栏本身设置的固定柱插入多功能洗羊车车体上预留的安装孔里，通过固定件将相邻栅栏进行连接固定。

五、开始洗羊，羊从第一上羊坡进入，通过进羊门经第二下羊坡进入配有药水的洗羊池，通过洗羊池内的第二上羊坡进入控水区，通过设置在控水区下方回水管将羊身上控出的药水回收至洗羊池。

六、待羊全部洗完后，通过设置在洗羊池下方的排水阀将池中的药水排放完，洗羊完成。

七、将第一上羊坡、第一下羊坡及栅栏取下后安装在第二预设位置，具体的，取下第一上羊坡与第一下羊坡的插销连接，将第一上羊坡与第一下羊坡插盖在多功能洗羊车工作台上的安装孔上，使第一上羊坡与第二下羊坡完整的遮盖住洗羊池，使多功能洗羊车上工作台，控水区，洗羊池上方为一个整体平面，取下进羊门与出羊门处栅栏，插至第二上羊坡与第二下羊坡的连接处的预留孔中，连接好固定件，使栅栏完整的包围在多功能洗羊车四周，栅栏即为多功能洗羊车的栏板，使洗羊车变形为运输车使用。

本实用新型的有益效果是：

一、本实用新型所公开的移动式多功能洗羊车，将洗羊池与运输车进行巧妙结合，解决了现有技术中洗羊池无法移动、占地面积大的问题，可以在放牧过程中完成对羊群的清洗工作，保证羊群的健康。

二、本实用新型所公开的移动式多功能洗羊车，结构简单合理，注水与放水过程简单，极大的提高了洗羊效率，降低了洗羊成本。

三、本实用新型所公开的移动式多功能洗羊车，一车多用，具有洗羊与运输等多种用途，极大的满足了牧民的日常生产生活需求。

附图说明

图1是本实用新型公开的移动式多功能洗羊车在洗羊作业时俯视结构示意图；

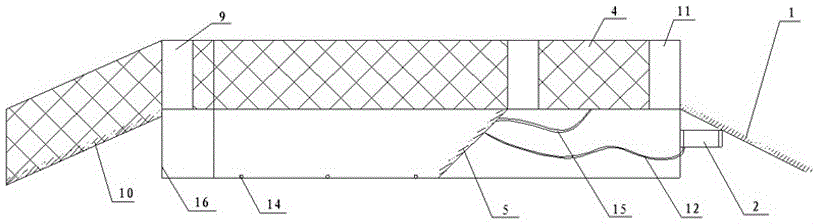

图2是本实用新型公开的移动式多功能洗羊车在洗羊作业时侧视剖面示意图（省略车轮）；

图3为本实用新型公开的移动式多功能洗羊车栅栏连接结构示意图；

图4为本实用新型公开的移动式多功能洗羊车在非洗羊作业时作为运输车时的结构俯视图；

图5为本实用新型公开的移动式多功能洗羊车第一上羊坡与第一下羊坡结构示意图。

其中：

1-第一下羊坡；2-水泵；3-控水区；4-栅栏；5-第二上羊坡；6-工作台；7-洗羊池；8-安装孔；9-进羊门；10-第一上羊坡；11-出羊门；12-进水软管；13-第二下羊坡；14-排水阀；15-回水管；16-车体；17-固定件；18-固定柱；19-销桩；20-销孔；21-预留孔。

具体实施方式

下面结合附图详细介绍本实用新型技术方案。

如图1、2所述，一种可移动多功能洗羊车，所述洗羊车挂靠在农用车后方，通过农用车进行牵引移动。包括车体16，在所述车体下方设置有车轮（附图中省略）， 在所述车体16上设置有洗羊池7，所述洗羊池7为一矩形水槽结构，在所述洗羊池7短边两侧，分别设置进羊门9与出羊门11。还包括水泵2，所述水泵2进水软管12与所述洗羊池7相连。洗羊前，将洗羊车牵引运至水源处，将农用车后方传动轴与多功能洗羊车上的水泵2连接在一起，把水2泵的进水口至于水源中，启动农用车，利用农用车带动水泵工作，将洗羊池7中注满水。

在所述洗羊池7长边设置有工作台6。在所述车体上还设置有控水区3，所述控水区3设置在洗羊池与出羊门之间，呈镂空结构，在所述控水区3下方设置有回水管15，回水管15将控水区3与洗羊池7相连，所述回水管15将在控水区收集的水输送至洗羊池。在靠近进羊门9一侧的地面与车体16之间；设置有第一上羊坡10，在靠近出羊门11一侧的地面与车体16之间设置有第一下羊坡1。所述第一上羊坡10与所述第一下羊坡1均为可拆卸结构。所述可拆卸机构具体来说是在所述第一上羊坡10与所述第一下羊坡1上设置有销桩19与销孔20（如图5所示），所述销桩19可以与车体16本身的预留孔21进行配合，所述销孔20可以与其他销桩19进行配合。所述第一上羊坡10与所述第一下羊坡1在洗羊时能够保护羊上下车体时不会跌落车体造成意外受伤，所述第一上羊坡10与第一下羊坡1在非洗羊作业时可以取下后插入到洗羊池7上方的车体预留孔21中，使洗羊池7与控水区3成一平面，将洗羊车变形为普通运输车。

在所述车体16上还设置有可拆卸栅栏4。所述栅栏4可以根据需要设置在所述洗羊池7及第一上羊坡10及第一下羊坡1周围，在所述栅栏4上通过本身设有的固定柱18与预留在车体16上的安装孔8配合（如图3所示），在洗羊作业时，栅栏4可以用于调整、控制羊群路径，避免羊群跌落车体，在非洗羊作业时，调整栅栏4位置，将栅栏4设置在车体16四周，将车体16变为普通运输车辆使用。

在所述洗羊池7内部还包括第二下羊坡13和第二上羊坡5。所述第二上羊坡5与第二上羊坡13的设置，能够为羊提供更为平缓的路径进出洗羊池，防止羊受伤。在所述洗羊池7底部，设置有排水阀14。在洗羊作业完成后，通过排水阀14将洗羊池7中的污水进行排放。

移动式多功能洗羊车进行洗羊的工作步骤如下：

一、通过农用车将多功能洗羊车牵引至水源处。

二、将农用车后方传动轴与多功能洗羊车上的水泵2连接在一起，把水泵的进水口置于水源中，发动农用车，利用农用车带动水泵2工作，将洗羊池7中注满水。

三、将多功能洗羊车拖至羊群处，摘去农用车，配兑药水。

四、将第一上羊坡10以插销的方式连接在多功能洗羊车的前方，将第一下羊坡1以插销的方式连接在多功能洗羊车的后方；将栅栏4本身设置的固定柱18插入多功能洗羊车车体16上预留的安装孔8里，通过固定件17将相邻栅栏4进行连接固定。

五、开始洗羊，羊从第一上羊坡10进入，通过进羊门9经第二下羊坡13进入配有药水的洗羊池7，清洗后，通过洗羊池7内的第二上羊坡5进入控水区3，通过设置在控水区3下方回水管15管将羊身上控出的药水回收至洗羊池7。

六、待羊全部洗完后，通过设置在洗羊池下方的排水阀14将池中的污水排放完，洗羊完成。

七、如图4所示，取下第一上羊坡10与第一下羊坡1的插销连接，将第一上羊坡10与第一下羊坡1插盖车体上的安装孔8上，使第一上羊坡10与第一下羊坡1完整的遮盖住洗羊池7，使多功能洗羊车上工作台6，控水区3，洗羊池7上方为一个整体平面，取下进羊门9与出羊门11两侧的栅栏4，插至车体上的预留孔21中，连接好固定件17，使栅栏4完整的包围在多功能洗羊车四周，栅栏4即为多功能洗羊车的栏板，使洗羊车变形为运输车使用。
