一种蔬菜松土耙的制作方法

本实用新型涉及一种松土耙，具体涉及一种蔬菜松土耙，属于蔬菜种植技术领域。

背景技术：

现有的蔬菜松土耙在设计与结构上都比较简单，没有发挥最大的效果，这样的松土装置不具有施加微量元素的功能，而且耙头上的耙齿大都采用固定连接的方式，根本无法调节耙齿的角度，从而不能根据需要控制松土时的深浅，也不利于耙齿的拆卸维修，而且现有的松土耙的手柄长度不可调节，遇到较高的蔬菜植株时，不利于松土，为此，我们提出一种蔬菜松土耙。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种蔬菜松土耙，通过弧形齿和水平齿螺纹连接，可以任意调节弧形齿的角度，方便耙头进行松土，也利于弧形齿的拆卸维修，通过设有储料箱，可以储存蔬菜生长所需的微量元素，通过空腔与漏孔的配套设置，而空腔又与储料箱连接，当扬起松土耙进行松土时，微量元素在惯性和重力的作用下，经过漏孔被甩到土壤中,可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：本实用新型提供一种蔬菜松土耙，包括耙头、连接杆和手柄，所述耙头由弧形齿和水平齿两部分组成，所述弧形齿通过端部设置的螺柱与水平齿螺纹连接，且水平齿端部设有与螺柱配套的螺纹孔，所述耙头与连接杆一端固定连接且一体成型，所述耙头上靠近连接杆位置处设有储料箱，所述水平齿内部设有空腔，所述空腔顺着水平齿的长度方向延伸到储料箱底部，且储料箱底部设有与空腔端部相连 接的过孔，所述连接杆另一端插入手柄内部，且手柄内设有与连接杆直径大小相适应的滑道，所述水平齿上与储料箱正对应的一侧上设有多个漏孔，且每个所述漏孔均穿过水平齿的外壁与空腔连接。

作为本实用新型的一种优选技术方案，所述手柄的外壁设有三层，且所设三层从内到外依次为不锈钢层、橡胶层和荧光层。

作为本实用新型的一种优选技术方案，所述手柄表面上设有若干条防滑纹。

作为本实用新型的一种优选技术方案，所述储料箱为微量元素储料箱，所述储料箱上设有放料口，且放料口一侧连接有橡胶塞。

作为本实用新型的一种优选技术方案，所述手柄上设有定位螺钉，且手柄上设有与定位螺钉配套使用的定位孔。

本实用新型所达到的有益效果是：一种蔬菜松土耙，通过弧形齿和水平齿螺纹连接，可以任意调节弧形齿的角度，方便耙头进行松土，也利于弧形齿的拆卸维修，通过设有储料箱，可以储存蔬菜生长所需的微量元素，通过空腔与漏孔的配套设置，而空腔又与储料箱连接，当扬起松土耙进行松土时，微量元素在惯性和重力的作用下，经过漏孔被甩到土壤中，有利于蔬菜的营养吸收，通过手柄上设有定位螺钉，可以调节手柄和连接杆之间的长度，能够适应不同高度的蔬菜的松土，也减小背部的疲劳感。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种蔬菜松土耙整体结构示意图；

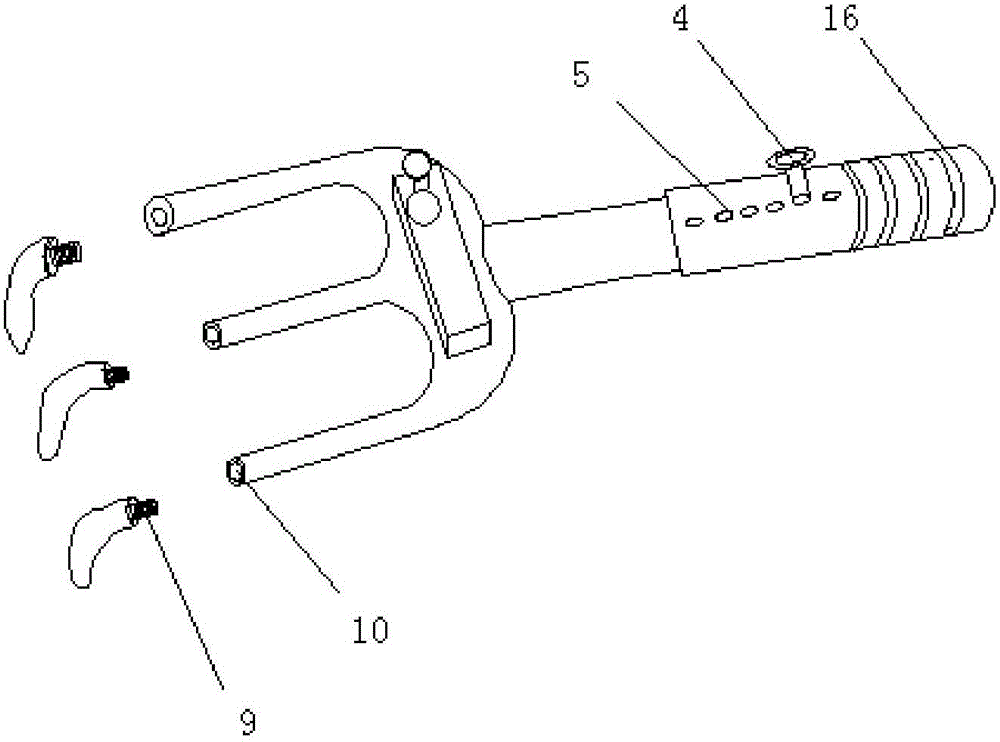

图2是本实用新型实施例所述的一种蔬菜松土耙弧形齿与水平齿分开示意图；

图3是本实用新型实施例所述的一种蔬菜松土耙空腔分布示意图；

图4是本实用新型实施例所述的一种蔬菜松土耙漏孔分布示意图；

图5是本实用新型实施例所述的一种蔬菜松土耙手柄结构剖析示意图；

图中标号：1、弧形齿；2、连接杆；3、手柄；4、定位螺钉；5、定位孔；6、储料箱；7、水平齿；8、滑道；9、螺柱；10、螺纹孔；11、空腔；12、过孔；13、漏孔；14、放料口；15、橡胶塞；16、防滑纹；17、荧光层；18、橡胶层；19、不锈钢层。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-5，本实用新型一种蔬菜松土耙，包括耙头、连接杆2和手柄3，所述耙头由弧形齿1和水平齿7两部分组成，所述弧形齿1通过端部设置的螺柱9与水平齿7螺纹连接，且水平齿7端部设有与螺柱9配套的螺纹孔10，所述耙头与连接杆2一端固定连接且一体成型，所述耙头上靠近连接杆2位置处设有储料箱6，所述水平齿7内部设有空腔11，所述空腔11顺着水平齿7的长度方向延伸到储料箱6底部，且储料箱6底部设有与空腔11端部相连接的过孔12，所述连接杆2另一端插入手柄3内部，且手柄3内设有与连接杆2直径大小相适应的滑道8，所述水平齿7上与储料箱6正对应的一侧上设有多个漏孔13，且每个所述漏孔13均穿过水平齿7的外壁与空腔11连接，所述手柄3的外壁设有三层，且所设三层从内到外依次为不锈钢层19、橡胶层18和荧光层17，所述手柄3表面上设有若干条防滑纹16，所述储料箱6为微量元素 储料箱，所述储料箱6上设有放料口14，且放料口14一侧连接有橡胶塞15，所述手柄3上设有定位螺钉4，且手柄3上设有与定位螺钉4配套使用的定位孔5。

需要说明的是，本实用新型为一种蔬菜松土耙，工作时，通过设有储料箱，可以储存蔬菜生长所需的微量元素，通过空腔与漏孔的配套设置，而空腔又与储料箱连接，当扬起松土耙进行松土时，微量元素在惯性和重力的作用下，经过漏孔被甩到土壤中，在松土耙的作用下，微量元素可以更好的融入土壤中，有利于蔬菜的营养吸收，通过手柄的外壁设有不锈钢层、橡胶层和荧光层内外三层，既有利于连接杆的伸缩，也加强了手柄的柔韧性，而且在暗光下荧光层可以发光，方便劳动者操作。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
