一种具有松土、播种量可调功能的播种机的制作方法

本实用新型涉及农用机械技术领域，具体为一种具有松土、播种量可调功能的播种机。

背景技术：

我国是农业大国，人口众多，农业生产对我们来说尤为重要，农忙时期最累的是农民伯伯，以前所有的农业生产全靠手工，现在机械化的进步，自动化生产在农用机械领域越来越重要，而现在农用机械还不够成熟，播种机通过机械运作对作物进行散播，由于现有的播种机难以控制播种量和播种密度，而且土块较大的话，对于种子的呼吸作用造成影响，例如中国专利申请号为201410348247.2一种小型农用播种机，具体内容为：犁头翻土时，受土的反作用力，会向另一边倾斜，为此而设计了正反向两种犁头，均衡了犁头翻土时的侧向推力，平稳了播种机稳定向前播种，犁的后部凹槽，可以漏播大小不同的种子，在流量插片的控制下，根据拖拉机拉动播种机行进的速度，可灵活调整漏种量的大小，从而达到一机播种不同旱地农作物的目的，该播种机翻土效果较好，但是对于土块的粉碎程度无法控制，而且无法控制播种量，为此，我们提出了一种具有松土、播种量可调功能的播种机。

技术实现要素：

本实用新型的目的在于提供一种具有松土、播种量可调功能的播种机，以解决上述背景技术中提出的现有的播种机难以控制播种量和播种密度，而且土块较大的话，对于种子的呼吸作用造成影响的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有松土、播种量可调功能的播种机，包括两组犁臂，两组所述犁臂之间固定连接有横板，所述犁臂的外壁通过销轴连接有活动连杆，两组所述犁臂的底部通过横臂连接有犁头，所述犁臂的左侧壁通过螺钉连接有连接块，所述连接块的左侧壁通过螺钉连接有储物箱，所述储物箱的内腔底部开有三组放料孔，所述储物箱的内腔底部设置有定位板，且定位板位于放料孔的左侧，所述定位板的右侧壁均匀连接有三组挡板，且三组所述挡板分别与三组放料孔的位置对应，所述定位板顶部的左右两端均开有连接孔，且连接孔通过螺钉与储物箱内腔的底部连接，所述储物箱的底部连接有三组播种管，所述储物箱的左侧设置有台架，且台架的右端通过支杆与犁臂的左侧壁固定连接，所述台架的顶部固定连接有电机，所述电机的输出轴固定连接有主动齿轮，所述台架底部的支柱之间通过销轴连接有松土滚筒，所述松土滚筒通过销轴连接有从动齿轮，且从动齿轮通过链条与主动齿轮连接。

优选的，所述犁臂的顶部开有轴孔，所述活动连杆为液压杆。

优选的，所述主动齿轮的外径小于从动齿轮的外径，所述松土滚筒的外壁均匀设置有横向拨块。

优选的，所述放料孔位于播种管与储物箱的连接处。

与现有技术相比，本实用新型的有益效果是：该具有松土、播种量可调功能的播种机，犁臂起到支撑作用，对整体的各个结构都有支撑联系，且犁臂的强度较大，增强使用寿命，活动连杆的另一端有连接孔，通过连接孔与农用机械连接，使用方便，使得该播种机的结构更加稳定，通过限定定位板从而使得挡板与放料孔的位置相对固定，使得放料孔的有效面积改变，从而改变投放种子的速度，扩大适用范围，提高了该播种机的利用率，播种管的底部开有向左倾斜，使得在运行过程中减少播种管与地面的摩擦力，从而降低摩擦力对播种管的损坏，松土滚筒通过滚动来将犁头翻起来的土块搅碎，松土滚筒的表面有拨块，使得松土滚筒对土块的搅碎效果更好。

附图说明

图1为本实用新型结构示意图；

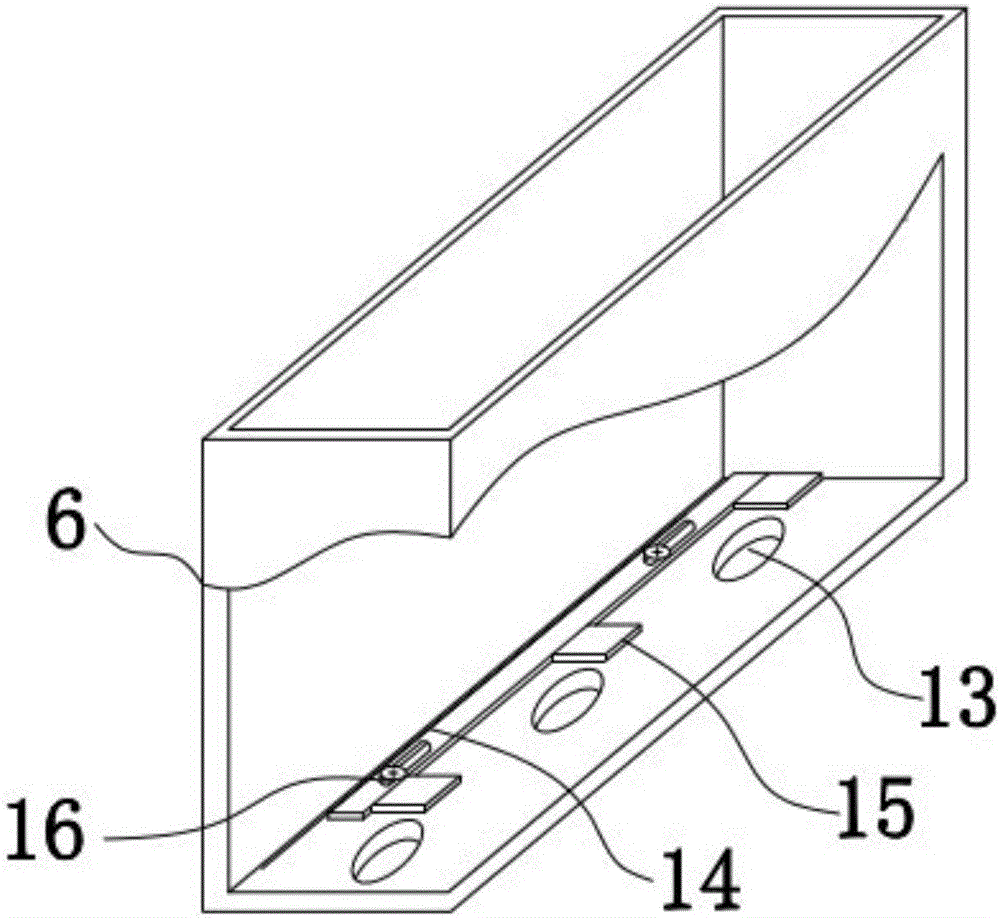

图2为本实用新型储物箱结构示意图。

图中：1犁臂、2横板、3活动连杆、4犁头、5连接块、6储物箱、7播种管、8台架、9电机、10主动齿轮、11从动齿轮、12松土滚筒、13放料孔、14定位板、15挡板、16连接孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种具有松土、播种量可调功能的播种机，包括两组犁臂1，两组所述犁臂1之间固定连接有横板2，所述犁臂1的外壁通过销轴连接有活动连杆3，两组所述犁臂1的底部通过横臂连接有犁头4，所述犁臂1的左侧壁通过螺钉连接有连接块5，所述连接块5的左侧壁通过螺钉连接有储物箱6，所述储物箱6的内腔底部开有三组放料孔13，所述储物箱6的内腔底部设置有定位板14，且定位板14位于放料孔13的左侧，所述定位板14的右侧壁均匀连接有三组挡板15，且三组所述挡板15分别与三组放料孔13的位置对应，所述定位板14顶部的左右两端均开有连接孔16，且连接孔16通过螺钉与储物箱6内腔的底部连接，所述储物箱6的底部连接有三组播种管7，所述储物箱6的左侧设置有台架8，且台架8的右端通过支杆与犁臂1的左侧壁固定连接，所述台架8的顶部固定连接有电机9，所述电机9的输出轴固定连接有主动齿轮10，所述台架8底部的支柱之间通过销轴连接有松土滚筒12，所述松土滚筒12通过销轴连接有从动齿轮11，且从动齿轮11通过链条与主动齿轮10连接。

其中，所述犁臂1的顶部开有轴孔，通过轴孔与农用机械连接，所述活动连杆3为液压杆，液压杆可伸缩，可以调节角度，所述主动齿轮10的外径小于从动齿轮11的外径，所述松土滚筒12的外壁均匀设置有横向拨块，拨块使得松土滚筒12在使用过程中松土效果更好，土质更好，所述放料孔13位于播种管7与储物箱6的连接处，便于种子的投放。

工作原理：通过犁臂1顶部的轴孔与农用机械连接，活动连杆3也与农用机械连接起到定位固定的作用，农用机械带动犁臂1移动，从而该装置整体移动方式与犁臂1相同，犁头4将土块翻起，种子从储物箱6的内腔投放，从播种管7的底部进入土壤中，通过固定定位板14的位置从而固定挡板15与放料孔13的位置，限定了放料孔13的有效投放面积，松土滚筒12对犁头4翻起的土块进行碎化，增大了种子与氧气的接触面积，有利于种子的呼吸作用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
